避雷器计数器

避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身运行状况的好坏将直接影响到电力系统的安全。通常通过避雷器监测器监测避雷器的动作及泄漏电流，由于密封不良， 监测器在运行中可能愉桴狁焕进入水分或潮气，使内部元件锈蚀，或其他原因造成监测器计数器不能正常动作，泄漏电流指示不准。所以《〈规程〉》规定，应每年对避雷器监测器检查 1 次。

工具/原料

电工箱

原理

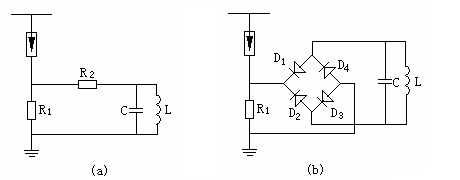

1、图1所示为JS型动作记数器的原理接线图。图1（a）为JS型动作记数器的基本结构，即所谓的双阀片式结构。图1 避雷器记数器的原理接线(a)双阀片式计数器； (b)整流式计数器型动作记数器的基本结构，即所谓的双阀片式结构。

2、当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。改变R1及R2的阻值，可弋讥孜求使记数器具有不同的灵敏度。一般最小动作电流为100A（8/20μs）的冲击电流。因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。图1（b）表示 JS－8型动作记数器的结构，系整流式结构。避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。该记数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8/20s）的冲击电流。JS－8型记数器可用于6.0～330kV系统的避雷器，JS－8A型记数器可用于500kV系统的避雷器。
