HDXJ-L4 SF6泄漏在线报警系统主机操作界面介绍

打开主机电源后,将显莲镘拎扇示一个初始化界面。如果你还未配置过系统参数的话,就请等待8~10秒钟,否则2~3秒钟后主机将自动进入主界面如下图。

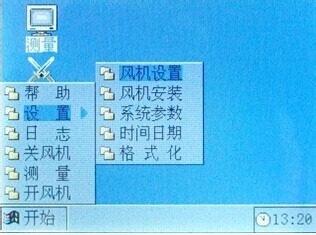

在此界面下按F1键,打开“开始”菜单,如下图所示:

在此界面下按上下键在菜单条间移动光标,将光标移至所需要的菜单命令后按“确定”键即执行该菜单命令。下面我们一一介绍各菜单的功能。“开风机”、“关风机”顾名思义就是开关风机。

(1)、查看测量记录

当光标选中“测量”菜单时,按“确定”打开测量界面,就可以看到当前各个监测点的状况,如下图所示:

在此界面下,按上下键可以翻页(1~36点),每页显示8个已经安装的通道监测信息,第一列指示每个检测点的编号,第二列为各个监测点的SF6浓度值,第三列为各个监测点O2的浓度值,第四列为每个点所对应的风机,(该点报警时,所启动的风机)同时显示当前的温湿度。当湿度大于80%时,该模式下的所有排风机都受控制。

按ESC键退出当前界面并返回桌面。

(2)、查看报警记录

“日期”为报警的时间,“SF6(ppm)”为报警时SF6的含量,“O2(%)”为报警时O2的含量。在此界面下F1为删除当前页。上下键切换页面。

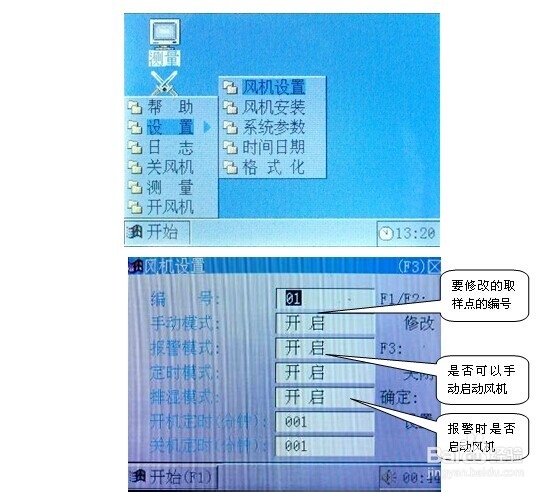

(3)、风机的安装与参数的配置

上下键为选择光标,F1、F2修改,ESC退出,“确定“保存,如上图所示代表一号风机可以手动开启(开始→开风机/关风机),报警时自动启动风机(SF6含量大于设定值、O2小于设定值),定时开启风机时间(风机每启动一次需要运行的时间),定时关风机的时间(风机每停一次的时间)同时当湿度过大时也启动风机。

上下键为选择光标,F1、F2修改,ESC退出,“确定”保存,上图代表只启用一号风机。

(4)、系统运行参数的设置

使用上下键移动光标,F1、F2修改参数,ESC退出,“确定”保存,报警时主机里面的蜂鸣器的开启与关闭,声光报警的开启与关闭,“语音”当红外感应到有人进入开关室的时候,启动与关闭语音功能。注意!测量间隔请设置于200分钟~240分钟之间(最佳时间)。

由于当SF6微量漏时,SF6不容易挥散发,一般积聚在空间的底部,SF6泄漏监控报警系统每天只需要监控1~3次(测量间隔时间可以设置长一点)。

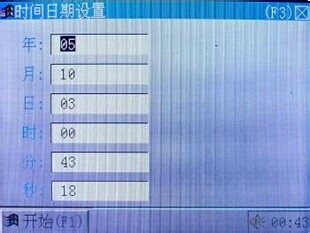

(5)、系统时间设置

上下键为选择光标,F1、F2修改,ESC退出,“确定“保存。

(6)、格式化磁盘

上图功能是将报警记录全部格式化。
