CAD计算面积所有方法汇总

2025-03-21 14:04:09

1、对于简单图形,如矩形、三角形。只须执行命令AREA(可以是命令行输入或点击对应命令图标),在命令提示“Specify first corner point or [Object/Add/Subtract]:”后,打开捕捉依次选取矩形或三角形各交点后回车,AutoCAD将自动计算面积(Area)、周长(Perimeter),并将结果列于命令行。

2、对于简单图形,如圆或其它多段线(Polyline)、样条线(Spline)组成的二维封闭图形。执行命令AREA,在命令提示“Specify first corner point or [Object/Add/Subtract]:”后,选择Object  选项,根据提示选择要计算的图形,AutoCAD将自动计算面积、周长。

3、对于由简单直线、圆弧组成的复杂封闭图形,不能直接执行AREA命令计算图形面积。必须先使用Boundary命令(其使用方法依照下图对话框选择即刻,它同于剖面线填充的面域创建),以要计算面积的图形创建一个面域(region)或多段线对象,再执行命令AREA,在命令提示“Specify first corner point or  [Object/Add/Subtract]:”后,选择Object选项,根据提示选择刚刚建立的面域图形,AutoCAD将自动计算面积、周长

CAD计算面积所有方法汇总

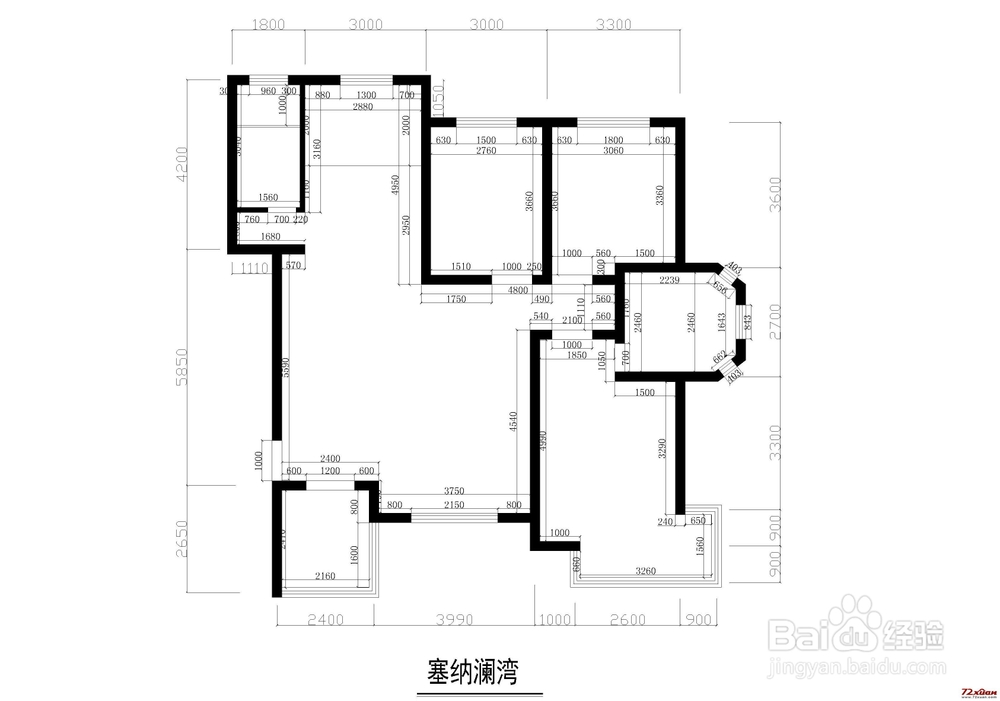

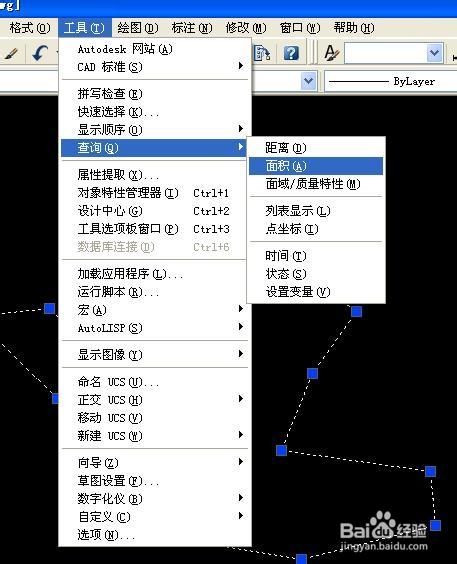

4、“工具”菜单:查询 面积 禅旄褡瘦命令行: area  指定第一个角点或 [对象(O)/添加(A)/减(S)]: 指定点 (1) 或输入选项  第一角点  计算由指定点定义的面积和周长。所有点必须都在一个与当前用户坐标系 (UCS) 的 XY 平面平行的平面上。  指定下一个角点或按 ENTER 键全选: 指定点 (2)  继续指定点定义多边形,然后按 ENTER 键完成周长定义。  如果不闭合这个多边形,AutoCAD 在计算该面积时假设从最后一点到第一点绘制了一条直线。计算周长时,AutoCAD 加上这条闭合直线的长度。 对象  计算选定对象的面积和周长。可以计算圆、椭圆、样条曲线、多段线、多边形、面域和实体的面积。  注意 二维实体(使用 SOLID 命令创建)不报告面积。
