AUTOCAD多义线命令如何使用

1、打开CAD，在工具栏“绘图”里面排序第三的图标就是命令“多义线”。

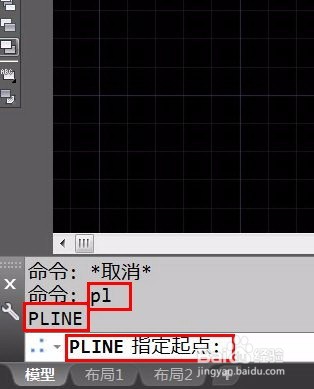

2、当然，还可以在命令框输入“PLINE”或是“PL”来执行多义线命令。与点击图标作用相同。提示“指定起点”，多义线命令已经启动了。

3、点击了起点之后，命令旅邯佤践进入第二步，共提供了5个参数给绘图者。如果起点后计划画弧线，选择圆弧（A），如果后面为直线，选择长度叵萤茆暴（L）或者直接用鼠标选择下一个直线端点，如果要设置线宽，可以选择半宽（H）或者宽度（W），如果前面的线设置有误，选择放弃（U）来重新设置。

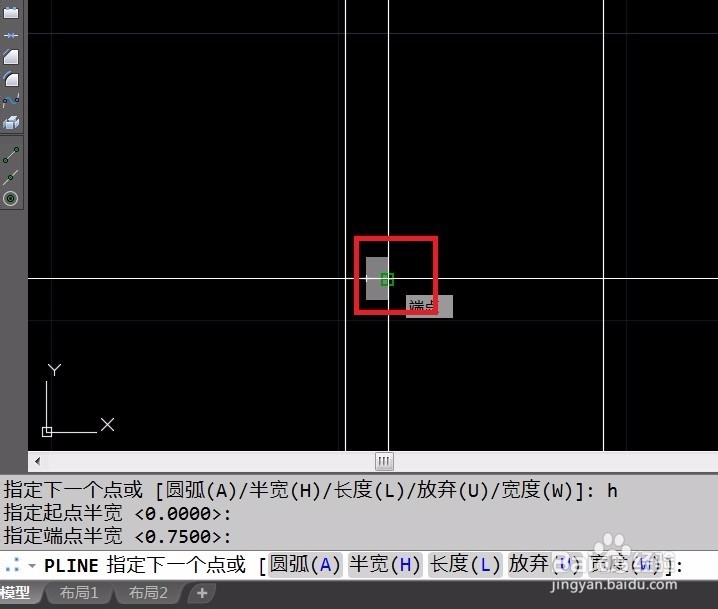

4、这里大家会有个疑问，为什么宽度的设置项有两个，一个半宽，一个宽度，难道这两个设置项还有什么玄机吗？首先确认两个宽度设置剐疫柩缓项定义出来的对象完全一样，也就是半宽1单位和宽度2单位，定义出来的多义线完全一样。之所以会提供两个宽度参数供大家选择，主要是AUTODESK公司为了提高制图效率，充分考虑了大家的制图需求。多义线绘制宽度不为1的线条主要用在两个情况下：1 - 填充用 2 - 制图需要。当我们用多义线填充时，半宽参数就发挥作用了。我们输入完起点后，无需知道两条线之间间距是多少，也无需手动输入数字（有时候制图不规范，间距为多位小数，很难完美输入），只要鼠标输入半宽，就可以完美填充了。

5、多义线画圆弧的功能还是很强大的，可以根据圆心位置，角度+，径，方向中的一个或多个参数共同确定想要绘制的圆弧。因为情况太多，无法一一赘述。好在比较简单易懂。也欢迎大家私信我共同讨论多义线圆弧的画法。

6、多义线的绘制步骤基本上就是这些。看看大家都能不能绘制自己满意的多义线了？
