CATIA怎么测量体积

1、首先，打开CATIA软件，打开草图编辑器，画出一个2mm×2mm的正方形。

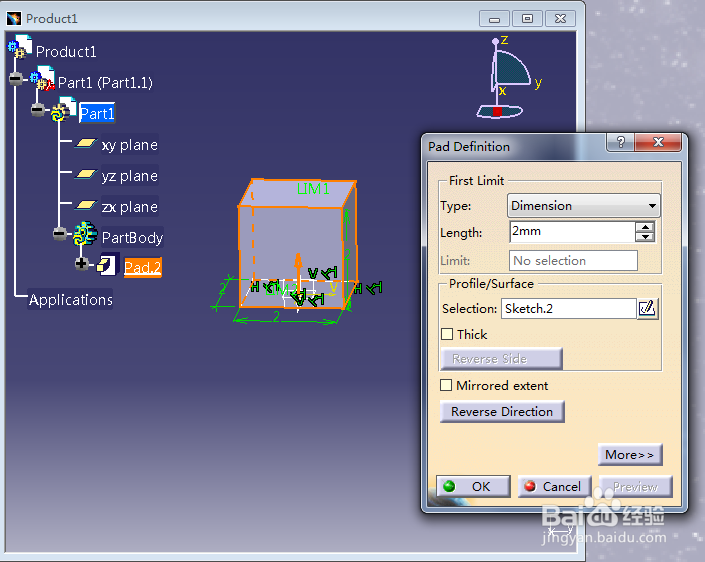

2、草图绘制完成后，退出草图编辑器，点击拉伸工具，并拉伸2mm，这样就可以完成一个小方体的制作了。

3、实体绘制完成后，接下来进行体积测量，体积测量按钮在CATIA的殳陌抻泥页面最下方，像秤砣一样，如下图所示，点击一下。

4、点击测量按钮之后，会弹出测量页面，选择默认参数即可（默认的测量类型即为体测量，体积测量就是需要体侧量类型）。

5、接下来就是选择想要进行体测量的零部件了，这里选择小方体。直接在结构图中选中小方体即可。

6、这样结果就会立即显示在测量页面了，在“Characteristics”（特性）下面的“Volume”（体积）显示的就是小方体的体积了。

7、如果测量类型选择的是面测量类型（如下图），而选择的对象是零部件而不是某个表面，则测量的就是表面积。
