UG10.0练习三维建模八十六

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，另存为：UG10.0练习三维建模八十六

2、如下图所示，执行【拉伸——YZ平面】，直接进入草图。

3、如下图所示，自动激活轮廓命令，画一个空心的“L”，添加几何约束，相等、重合，激活快速尺寸命令，标注尺寸：长80，宽100，厚20，点击完成，退出草图。

4、如下图所示，设置限制：0开始，100结束，点击确定。

5、如下图所示，点击工具栏中的边倒圆命令，点击实体中的两条边线，设置半径R50，点击确定。

6、如下图所示，点击工具栏中的拉伸图标，点击实体中的红色平面，直接进入草图。

7、如下图所示，激活偏置曲线命令，向内偏置10，激活快速修剪命令，修剪下边线，激活直线命令，再将下边线补上，点击完成，退出草图。

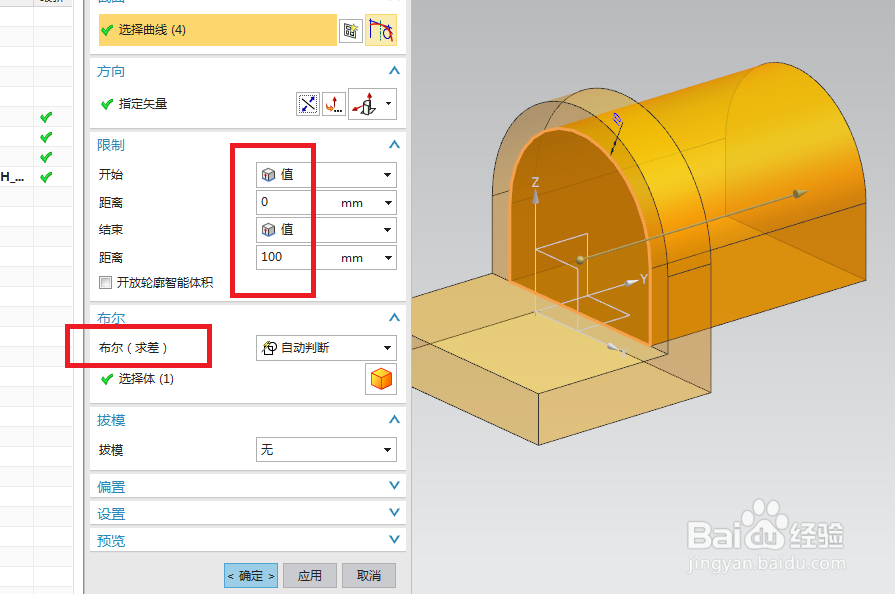

8、如下图所示，回到拉伸对话框，设置限制：默认，布尔求差，点击确定。

9、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维建模完成，本次练习结束。
