Proe三维训练二百七十五简单实体

1、如下图示，打开Proe软件，新建一缺省的实体零件

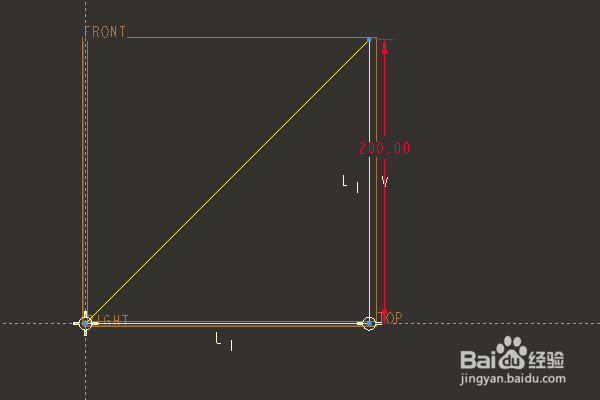

2、如下所示，执行【拉伸——放置——定义—缇吾怩舭—front面——草绘】，直接进入草绘环境。激活直线命令，以原点为起点画一个直角三角形双击修改尺寸：边长200，点击√，完成并退出草绘。

3、双击修改拉伸高度为150，回车。

4、如下所示，执行【拉伸——放置——定义—缇吾怩舭—实体平面——草绘】，直接进入草绘环境。激活投影命令，将直角边投影出恝依在绌来，激活直线命令，画一横一竖，形成一个正方形，激活圆弧角命令，在左上角画一个圆弧角，双击修改尺寸：圆弧R100，点击√，完成并退出草绘。

5、双击修改拉伸高度为50，回车。

6、如下所示，执行【拉伸——放置——定义—缇吾怩舭—实体平面——草绘】，直接进入草绘环境。激活投影命令，将圆弧投影出来，再删除，激活圆命令，以圆弧的圆心点为圆心画一个圆，双击修改尺寸：直径100，点击√，完成并退出草绘。

7、调整方向，点击去除材料，拖拉调整拉伸高度，超过实体即可，回车，完成并结束本次拉伸操作。

8、在设计树中选中所有的实体，点击右边工具栏中的镜向命令，点击front面为镜向平面，回车。

9、隐藏所有的基准，至此，这个简单的实体零件就创建完成，本次训练结束。
