RationalDMIS7.0安全平面新玩法

1、测量之前必须：“程序设置—DMIS设置—兼容性”（1）MODE/PROG，MAN下应用间距面必须勾选。

2、（2）创建MEAS时增加清除平面设置设置为“是”，可以将CLRSRF语句添加到MEAS语句最后，两个CLRSRF分别控制测量前后的抬高。

3、具体操作步骤如下：有模型测量：1）导入模型

4、2）建立与模型坐标系相同的工件坐标系后，模型对齐，模型居中。

5、3）状态辨泔矣嚣区-测量设置—探头设置窗口（在间距面选择窗口中必须选择“间距面”）探头设置窗口用于DCC机器或脱机编程,它控制着测量过程中机器移动的某些行为。

6、4）CAD点型图形定义，从CAD数模上拾取点特征。

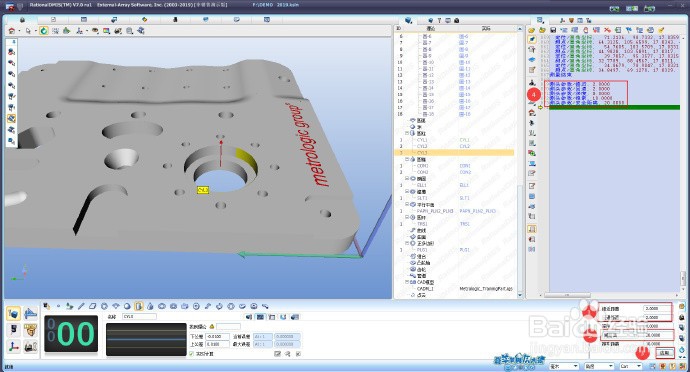

7、5)测量设置独瘦配溧窗口——清除平面设置(主要是便于后续程序的安全平面的修改）用来设置测量前和测量后使用不同的安全平面来抬高；有3个设置选项：无、关闭、间距面，窗口内可以拖放平面（理论/实际）：

8、6）CAD面型图形定义拾取圆柱，圆锥，圆环，自动测量。

9、A.对于圆柱，圆锥测量，请使用右键产生测量点方法。在间距面选择窗口中必须选择“间距面”

10、B.对于圆柱，圆锥测量，请使用右键产生测量点方法II。在间距面选择窗口中必须选择“间距面”

11、CAD线型图形定义拾取圆，键槽，自动测量。

12、对于圆测量，请使用右键产生测量点方法II。

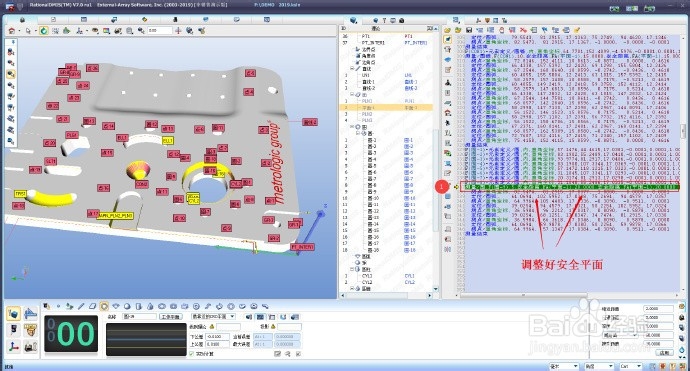

13、7)运行程序，自咿蛙匆盗动测量特征元素。快速调整安全平面（安全高度）！！——可随时调整DMIS程序执行窗口图标“编辑当前行”，快速调整测量安全平面（安全高度）!!!用户需要先选择要编辑的当前行，然后点击此图标；
