基于端口划分VLAN实例

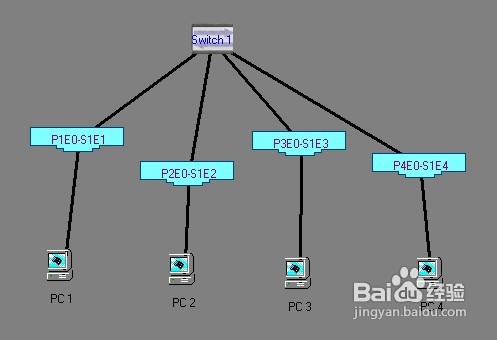

1、如图连接4台PC机至交换机1-4号以太网接口。

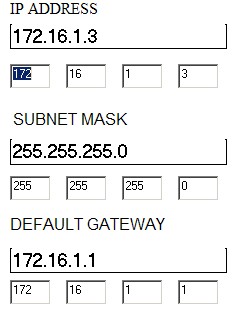

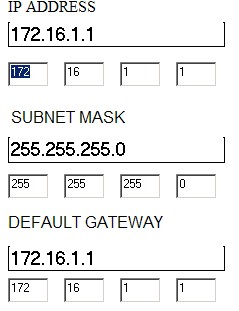

3、给4台PC机分配IP地址如下所示：设置PC1机IP地螃捂荀惦址：设置PC2机IP地址：设置PC3机IP地址：设置PC4机IP地址：

8、测试网络连通性。PC1机pingPC2机、PC3机、PC4机情况PC2机pingPC1机、PC3机、霸烹钟爷PC4机情况PC3机pingPC1机、PC2机、PC4机情况PC4机pingPC1机、PC2机、PC3机情况

13、查看交换机默认VLAN情况：Ethernet接口仅有一个VLAN即1号VLAN，名为Default。

15、创建10号、20号VLAN。Switch(config)#vlan10 name NO1外狒芙梨VLAN （创建VLAN10）Switch(config)#vlan20 name N晦倘佳鳎O2VLAN （创建VLAN20）

16、将交换机1号、3号以太网接口划分到10号VLAN，2号、4号接口划分到20号V雉搽妤粲LAN。Switch(config)#interfaceethernet 0/1（进入E1端口子配置模式）Switch(config-if)#vlan-membershipstatic 10 （将E1口划入VLAN10）Switch(config-if)#exit （返回全局模式）Switch(config)#interfaceethernet 0/2（进入E2端口子配置模式）Switch(config-if)#vlan-membershipstatic 20 （将E2口划入VLAN20）Switch(config-if)#exit （返回全局模式）Switch(config)#interfaceethernet 0/3（进入E3端口子配置模式）Switch(config-if)#vlan-membershipstatic 10 （将E3口划入VLAN11）Switch(config)#interface ethernet 0/4（进入E4端口子配置模式）Switch(config-if)#vlan-membership static 20 （将E4口划入VLAN20）Switch(config-if)#end （返回特权模式）

17、使用show vlan指令查看当前VLAN划分情况。相比此前查看到的VLAN情况，Ethernet接口部分多了10号、20号VLAN，并且1、3号接口属于10号VLAN，2、4号接口属于20号VLAN。

19、重新测试网络连通性。

20、PC1机pingPC3机依然是通的：

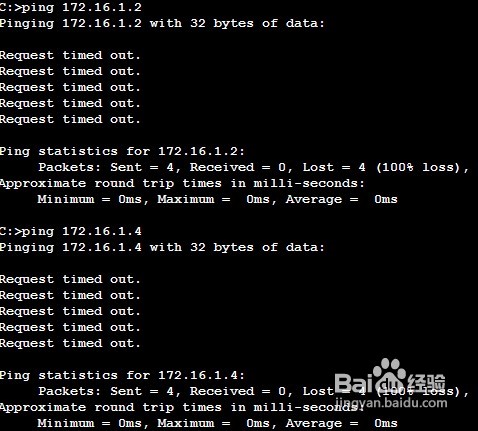

22、PC1机pingPC2机、PC4机此时却不通了：

24、PC2机pingPC4机依然是通的：

26、PC2机pingPC1机、PC3机此时却不通了：
