Inventor 2014 基础教程：[6]“矩形”命令

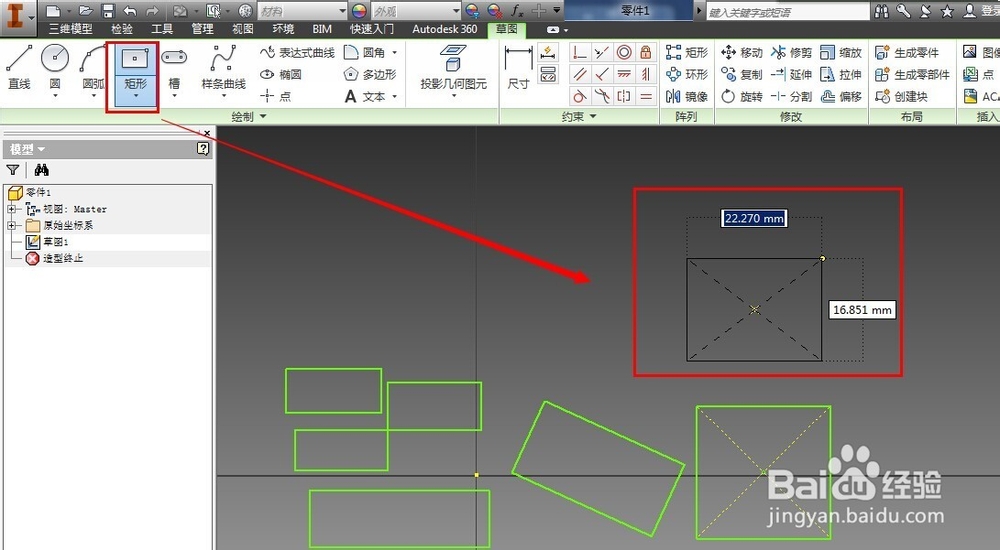

1、首先找到矩形命令在草图中的具体位置，如图：

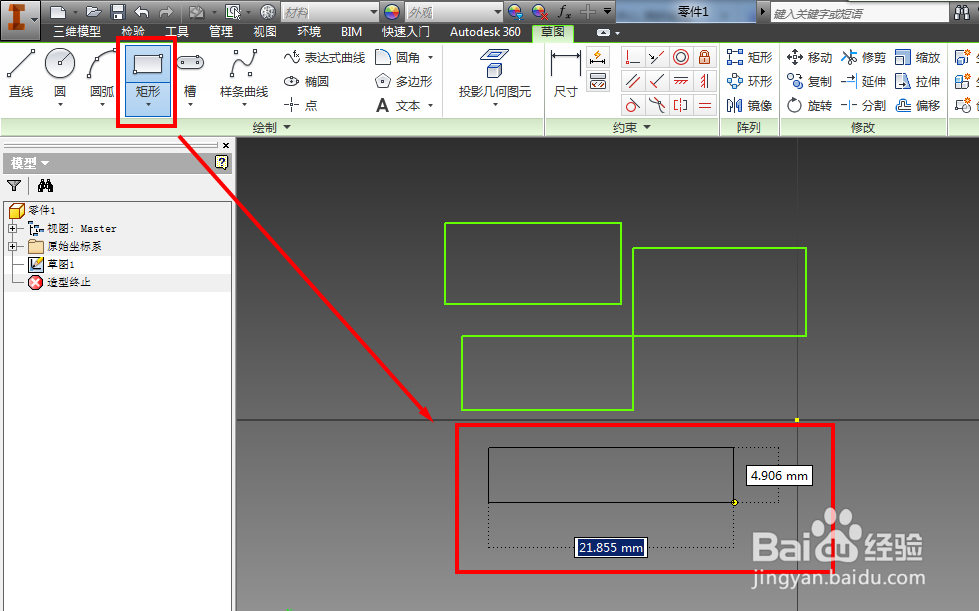

2、俩点矩形：主要利用对角点，来控制整个矩形，如图，还可以在对应的数字格里输入矩形长宽！

3、三点矩形：主要是可以用来改变角度，毕竟我们并不是每个矩形都是横竖排的，很多都是倾斜的，它主要以1、2点来控制角度，第3点控制长宽！如图：

4、俩点中心矩形：顾名思义，主要是利用对角线产生的中心点来定位，第二个点就定长宽！有了对角线，只要你动一个点，长宽都会跟着变量！如图：

5、三点中心矩形：同理可得，三点的中心矩形就是比俩点的多了一个控制角度的点！如图：
