使用CAD绘制边界网元

1、打开CAD，使用矩形工具绘制一个正方形，如下图。

2、使用直线工具绘制三条线，如下图。

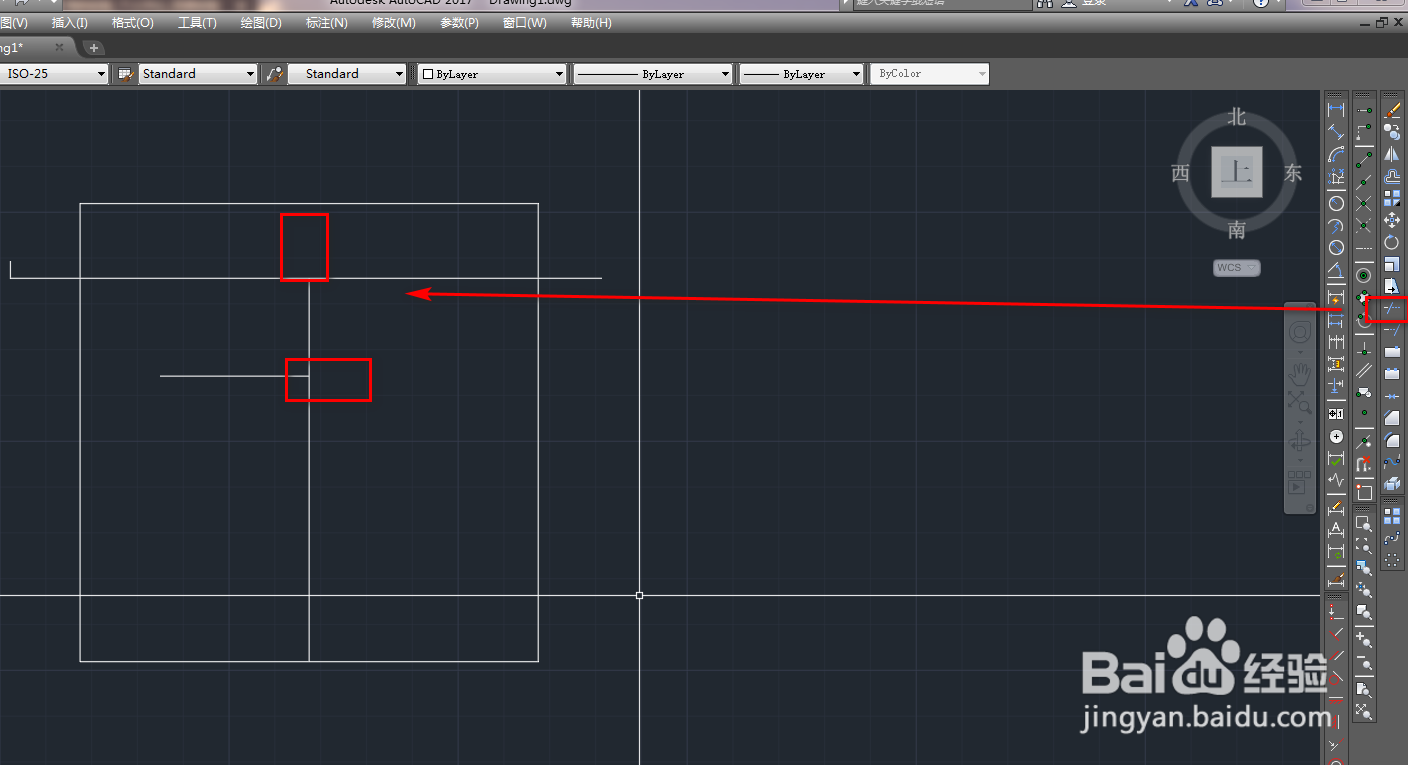

3、使用修剪工具，对多出的线段进行修剪，如下图。

4、使用镜像工具，将短的横线做镜像，如下图。

5、使用直线工具，绘制一条竖直的辅助线，如下图。

6、使用多段线工具，绘制一个箭头，如下图。

7、使用镜像工具，将长横线镜像，如下图。

8、再次使用修剪工具将多余的线段剪切掉，如下图。

9、使用删除工具，将多余的线段删除掉，如下图。

10、再次使用镜像工具，将箭头和线段沿着经过正方形中心的横线做镜像，如下图。

11、使用旋转工具，旋转复制的箭头和线段180度，就得到了我们需要的边界网元，如下图。
