genesis缺孔如何解决

1、当客供资料中的钻孔程式文件中未包含部分孔径时（如图1），我们需要将客供钻孔图中对应的图形复制到另一层（新建一层）。

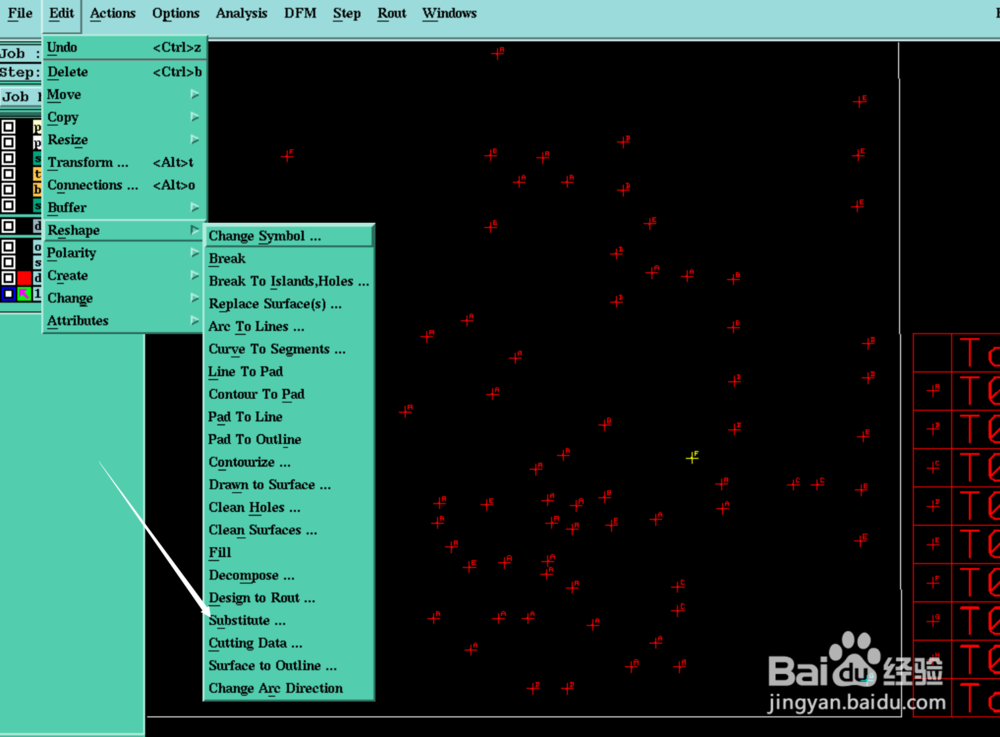

2、将新建层作为工作层并选中我们需要转换孔径中的一个符号，使用edit->Reshape->Substiture(快捷键 ALT+E+E+U）（如图2），出现如图3 的对话框。

3、点击图3中的Symbol按钮，出现图4界面。在图4界面中，我们根据钻孔图说明进行图形选择（圆孔 或槽孔）。选择好相应的图形后，我们在Diameter中输入孔径（直径），本例中为0.12204“的圆孔，输入后，底下的Symbol框中就自动出现了r122.04(如图5),然后点击OK回到图3界面，此时图3界面中的Symbol中也自动出现了r122.04(如图6).

4、依次点击图6中的Datum及Center按钮，出现如图7的效果，然后点击OK。此时符号就变成了一个直径为0.12204的实心圆了（如图8）。

5、选中刚刚转换的圆，使用EDIT->Attributes->Change(快捷键ALT+E+A+C，如图9），出现如图10的界面。

6、点击图10中的Attributes按钮，出现如图11界面。

7、在图11界面中Filter后面中的输入框中输入"drill*"巳呀屋饔,再点击下面出现的.drill项。然后再根据需要选择 "plated(镀铜孔），non_plated（无铜孔），via（过孔），本例为镀铜孔，所以选择plated。然后点击Add按钮，图11界面就变成图12的界面，就可以点击CLOSE按钮加到图10的界面了。最后点击OK按钮。

8、将刚刚转换的孔移动或复制到钻孔层中，如果只是一种孔径缺失，那么到此时缺失的孔就补齐了。如果有多种孔径，重复以上步骤就可以了。
