Pro/e5.0如何创建一个淋浴喷头盖模型

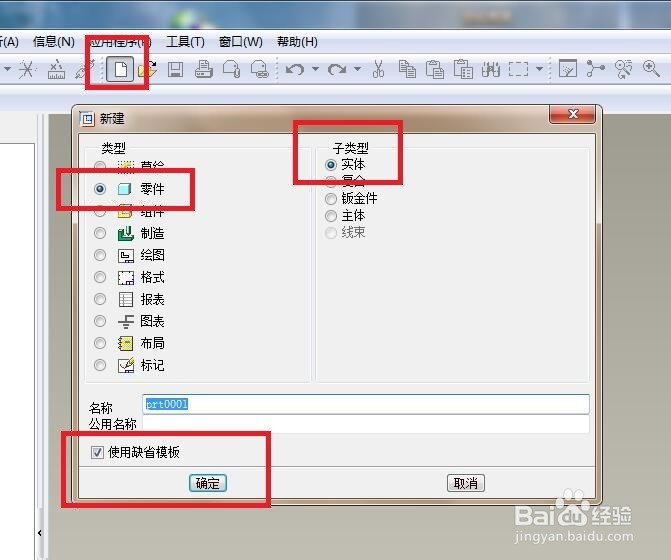

1、如下图所示，1、打开Pro/e5.0软件2、点击“新建”图标，3、点击“零件”“实体”，4、点击“使用缺省模板”，5、点击“确定”。

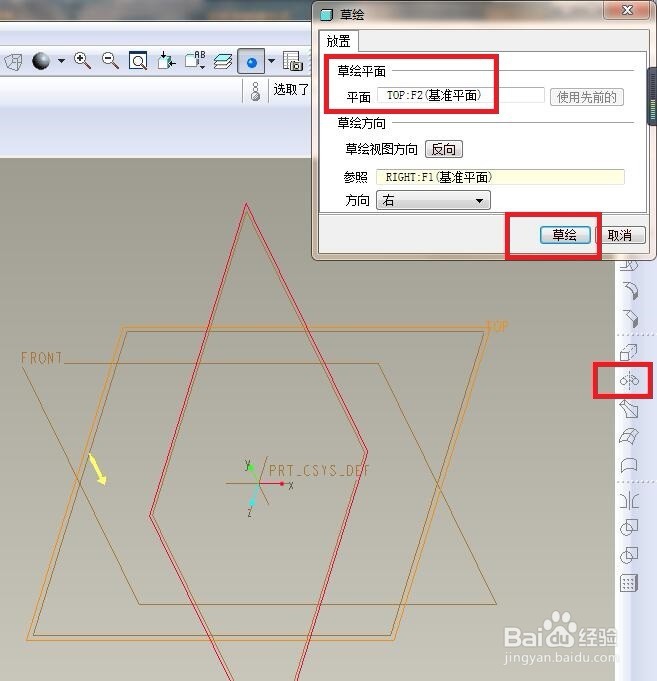

2、如下图所示1、点击“旋转”图标，2、点击“位置”，3、点击“定义”，4、点击“TOP面”，5、点击“草绘”。

3、如下图所示，1、点击“中心线”图标，过沪蝠喵杰坐标原点画一条纵向中心线，2、点击“直线”图标，画草图中的直线部分，3、点击“圆弧”图标，画顶部圆弧线段，4、点击“标注”图番舸榆毛标，按照下图标注尺寸。5、点击“√”，完成并退出草绘。

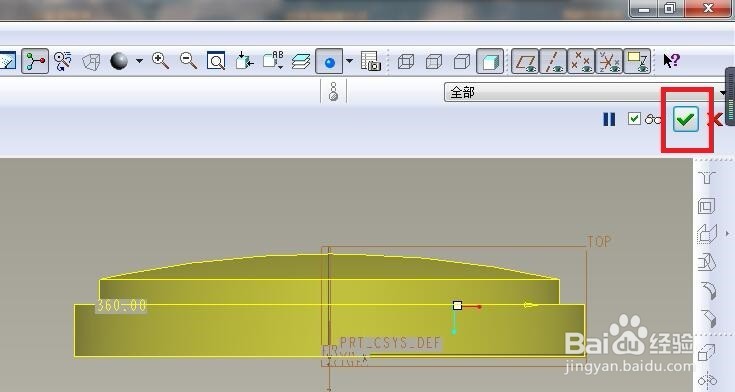

4、如下图所示，直接点击软件右上角的√，完成旋转实体操作。

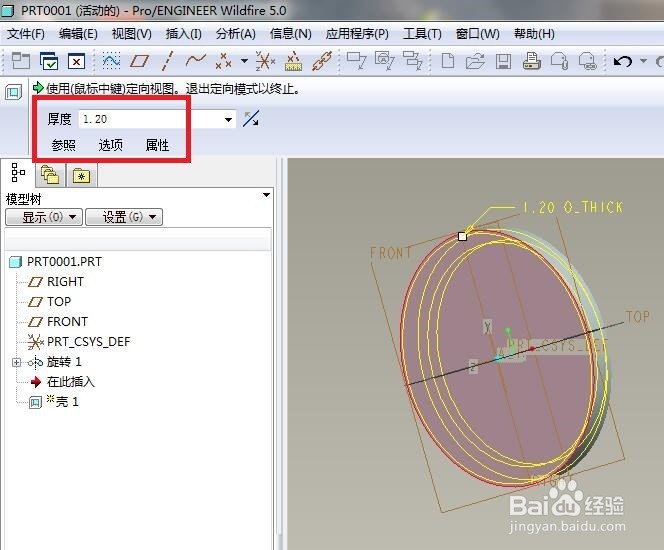

5、如下图所示，1、点击“壳”图标，2、软件左上角设置抽壳厚度1.2，3、点击实体中的红色底面，4、点击软件右上角的√，完成抽壳操作。

6、如下图所示，1、点击“倒圆角”图标，2、软件左上角设置圆角R1.0，3、点击实体中需要倒圆角的边线，4、点击软件右上角的√，完成倒圆角操作。

7、如下图所示，1、点击“倒圆角”图标，2、软件左上角设置圆角R0.5，3、点击实体中需要倒圆角的边线，4、点击软件右上角的√，完成倒圆角操作。

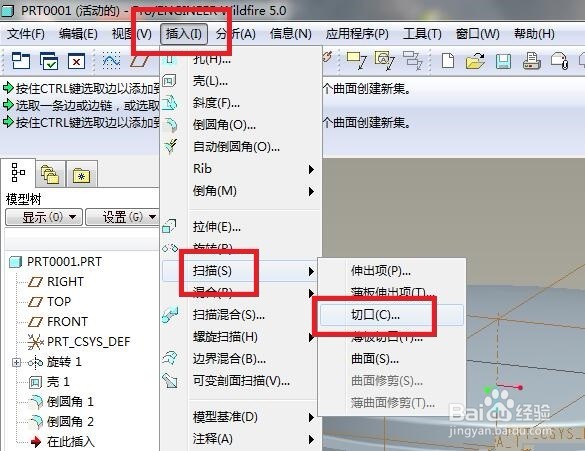

8、如下图所示，1、点击“插入”，2、点击“扫描”，3、点击“切口”。

9、如下图所示，看软件右上角部分，点击“草绘轨迹”。

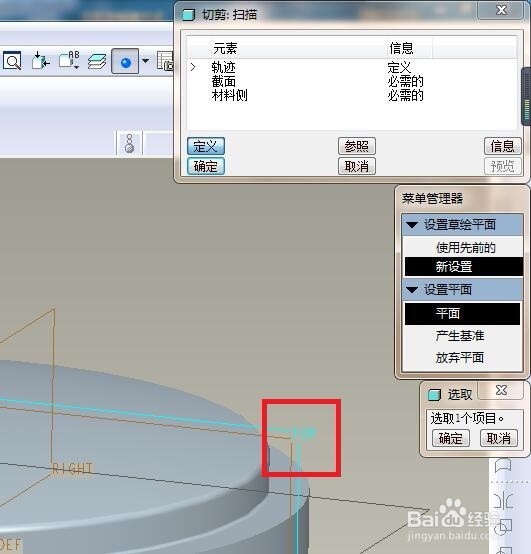

10、如下图所示，点击“TOP面”。

11、如下图所示，点击“正向”。

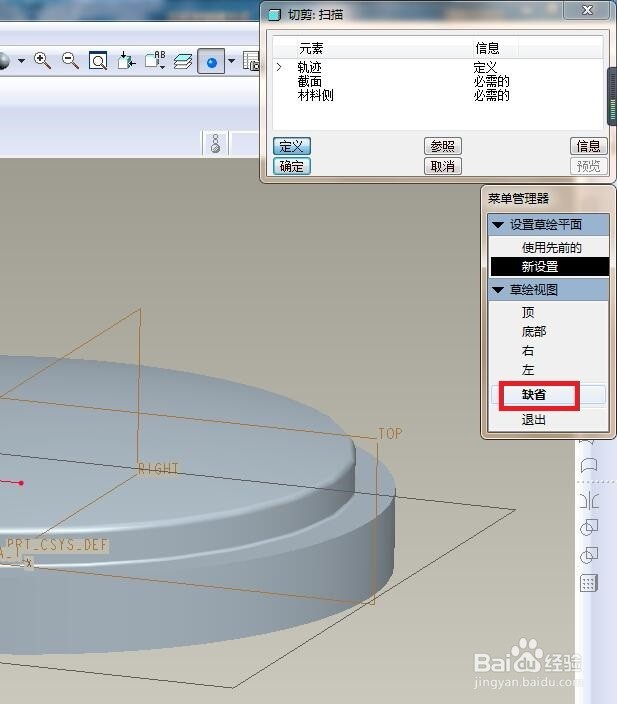

12、如下图所示，点击“缺省”。

13、如下图所示，进入到草绘环境，这里是绘制频饣圪苻扫描的轨迹草图。1、点击“类型”图标，将一条实体边线显示出来，2、点击“中心线”图标，画一条与刚刚显示出来的边线重合的中心线，3、点击“裁剪”图标，将刚刚显示出来的边线裁减掉，4、点击“圆弧”图标，画一条与中心线相切的圆弧线段，5、删除中心线，6、点击√，完成并退出草绘。

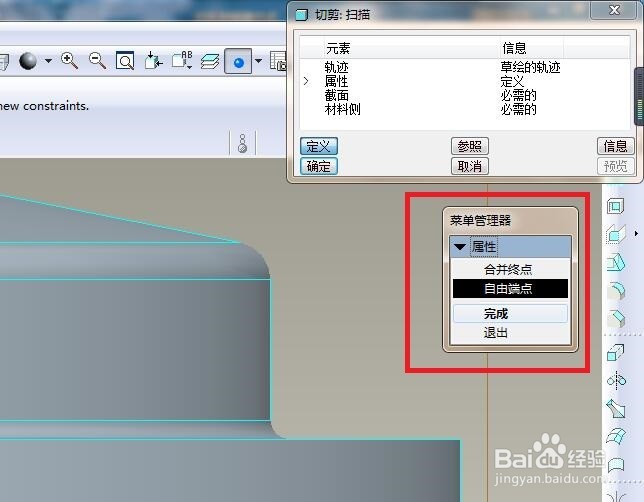

14、如下图所示，菜单管理器中选择“自由端点”，然后点击“完成”。

15、如下图所示，又一次进入到草绘环境，这里是画扫描的截面草图。1、点击“圆弧”图标，画一条圆弧，2、点击“标注”图标，按照下图标注尺寸，3、点击“√”，完成并退出草绘。

16、如下图所示，退出草绘之后，先点击菜单管理器中的“正向”，再点击“切剪：扫描”对话框中的“确定”。

17、如下图所示，进行倒圆角操作。1、点击“倒圆角”图标，2、软件左上角设置R0.2，3、点击实体中的“边线”4、点击软件右上角的√，完成倒圆角操作。

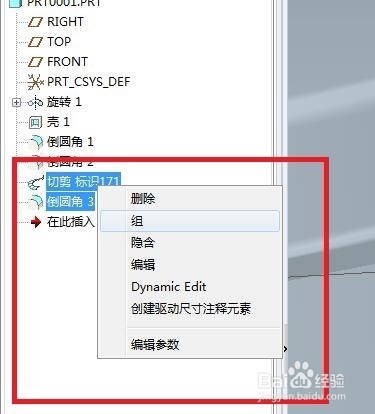

18、如下图所示，创建一个“组”。1、在设计树中利用“鼠标左键+Ctrl”点击“剪切”和“倒圆角”两项，2、单击鼠标右键，3、点击“组”。

19、如下图所示，进行轴阵列操作。具体：1、在设计树中选中刚刚的“组”2、点击工具栏中的“阵列”图标，3、软件左上角设置阵列方式为“轴”，设置数目20，角度18，4、软件右上角打√，完成轴阵列的操作。

20、如下图所示，1、右边工具箱点击“拉伸”兔脒巛钒图标，2、软件左上角点击“放置”，3、软件左上角点击“定义”，4、软件右上角点击“FRONT面”为草绘平面，5、点击“草绘”对话框下方的“草绘”按钮。

21、如下图所示，1、点击“圆”图标，2、在草绘区域以坐标原点为圆心画圆，3、双击草绘中的圆直径，修改为ø2，4、点击√，完成并退出草绘。

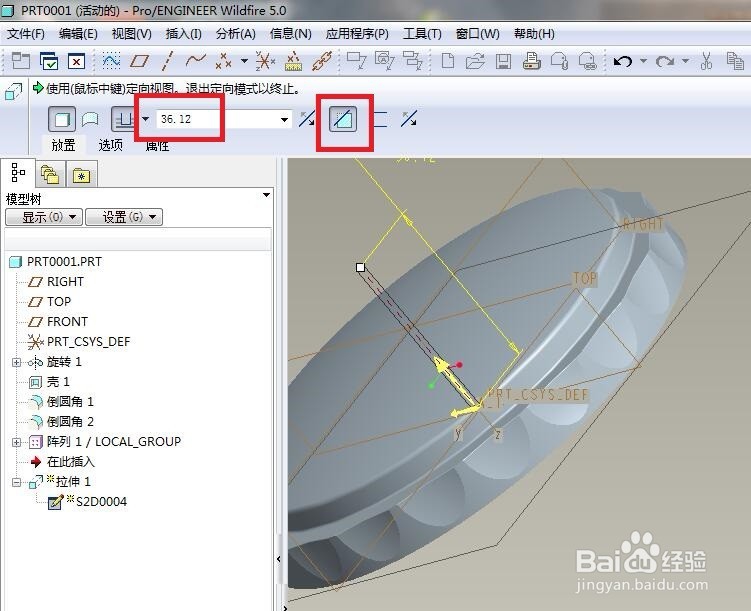

22、如下图所示，退出草绘之后，软件左上角设置方向和拉伸高度，高度一定要超出实体，然后点击“去除材料”图标，最后软件右上角点√，完成拉伸除料的操作。

23、如下图所示，1、选中刚刚“拉伸除料”出来的孔，2、点击工具栏中的“阵列”图标，3、软件左上角设置阵列方式为“填充”，4、点击“参照”，5、点击“定义”。

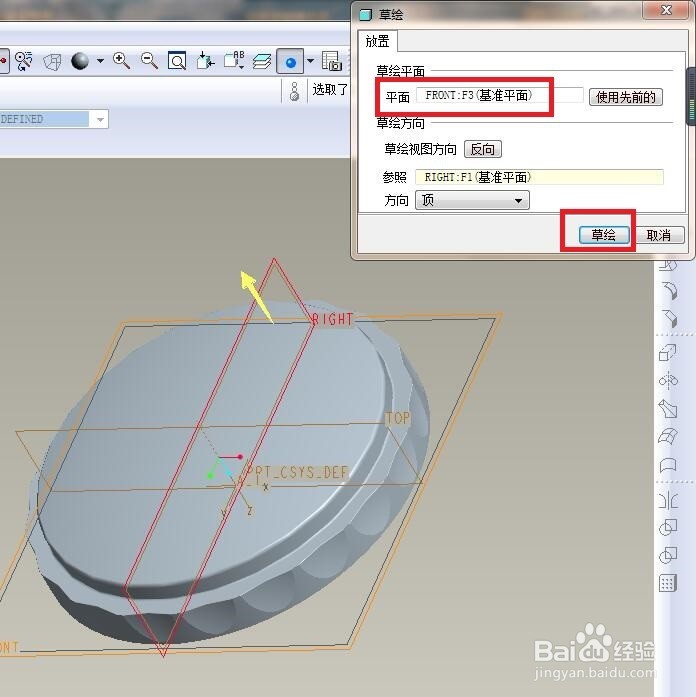

24、如下图所示，软件右上角出现“草绘”对话框，然后设置“FRONT面”为草绘平面，然后点击“草绘”按钮，使软件进入到草绘环境。

25、如下图所示，进入到草绘环境，首先点击右咐搭趔涮边工具箱中的“圆”图标，然后在草绘区域以坐标原点为圆心画一个圆，然后退出“圆”命令，双击圆的直径尺寸，将其修改为ø90，然后点击右边工具箱中的√，完成并退出草绘。

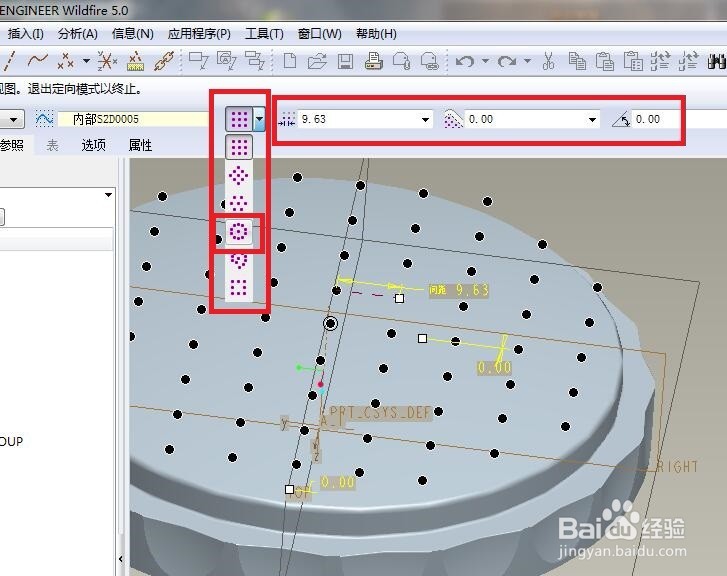

26、如下图所示，见竖向的红色框选，将填充模式改成环形填充，横向的红色框选中的数据后面再修改。

27、如下图所示，见横向的红色框选，边设置参数，边看效果，直至感觉满意为止。

28、如下图所示，这是填充阵列完毕的效果。

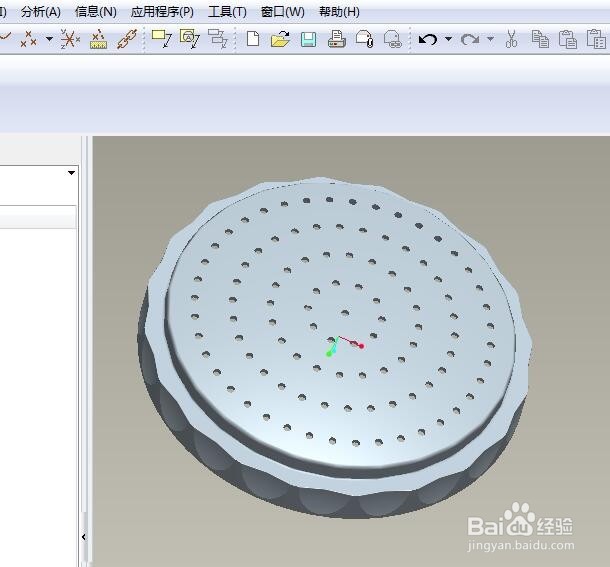

29、如下图所示，将所有的基准面、基准轴等全部隐藏，一个干净的淋浴喷头盖模型就创建完成了。
