在CAD线性标注时设置标注文字的旋转角度为60
1、打开文件 。

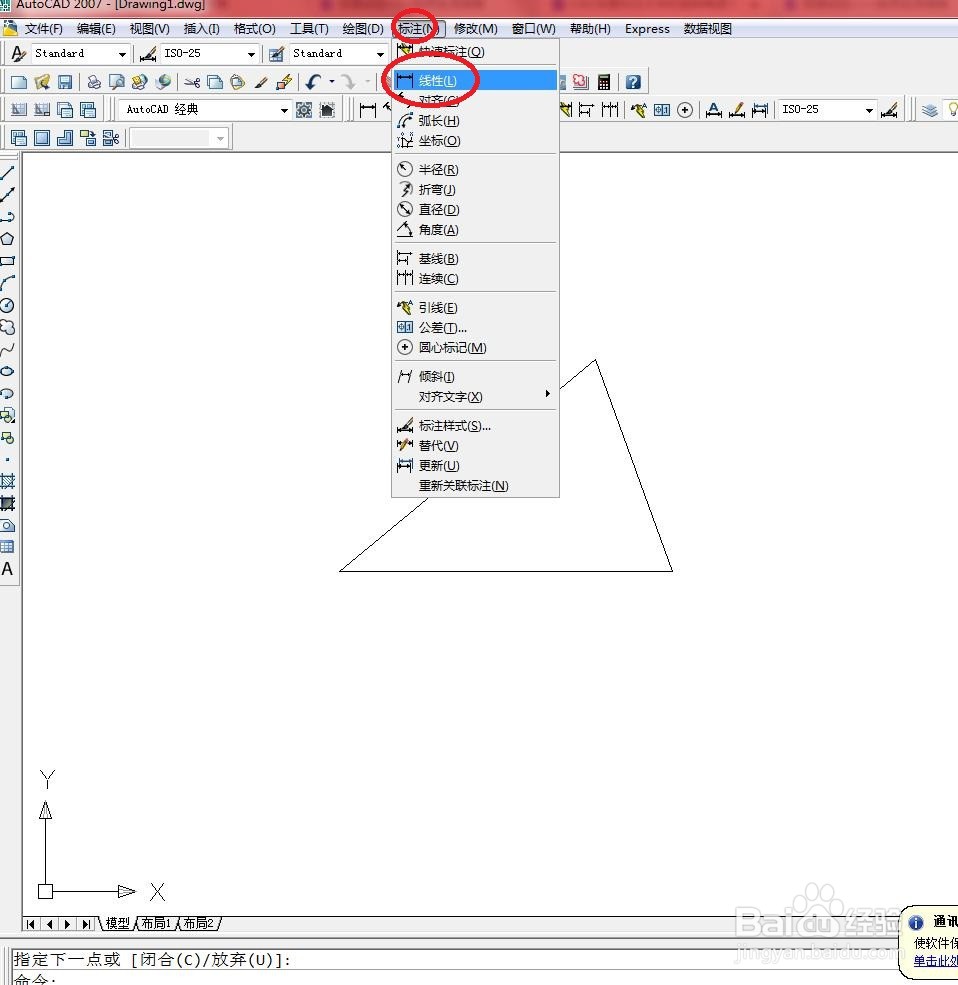

2、执行【包住】/【线性标注】菜单命令，如下图所示

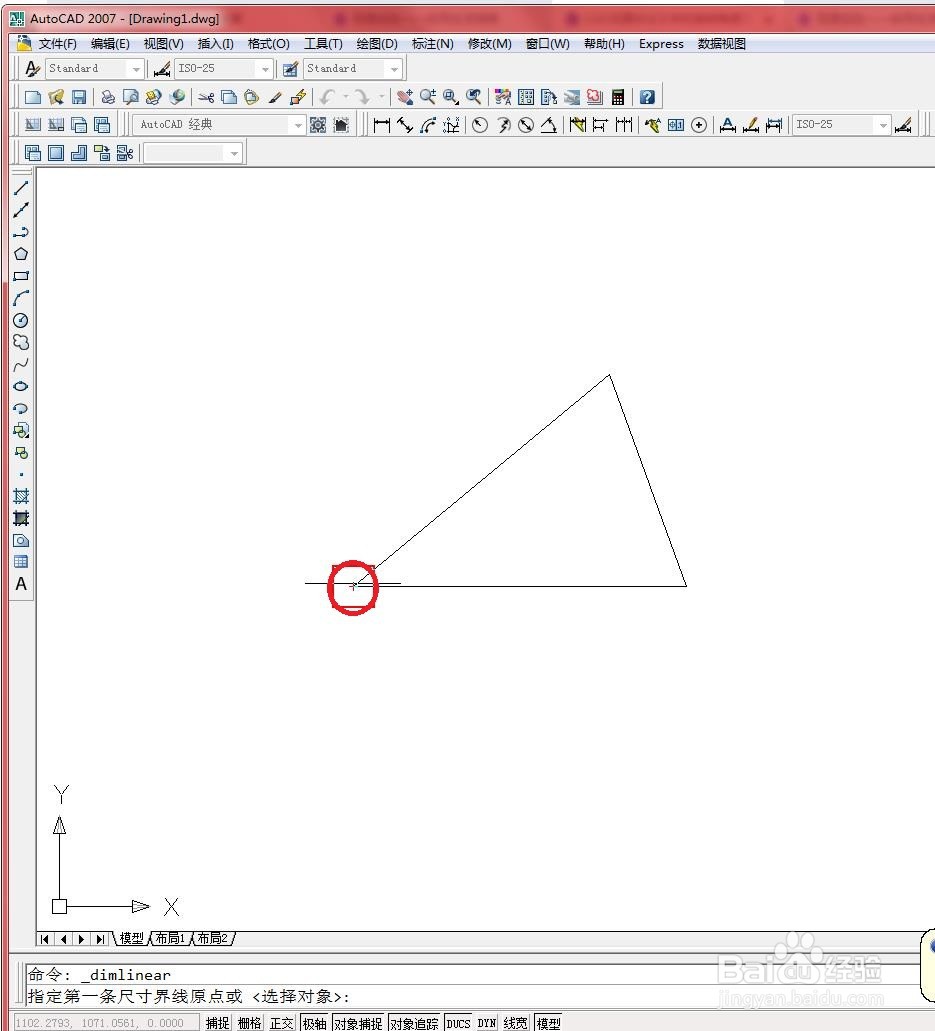

3、在绘图区域中选择三角形的一个顶点作为第一个尺寸界线的原点，如下图所示
4、在绘图区域中选择三角形的另一个顶点，指定第二条尺寸界线的原点。如下图所示

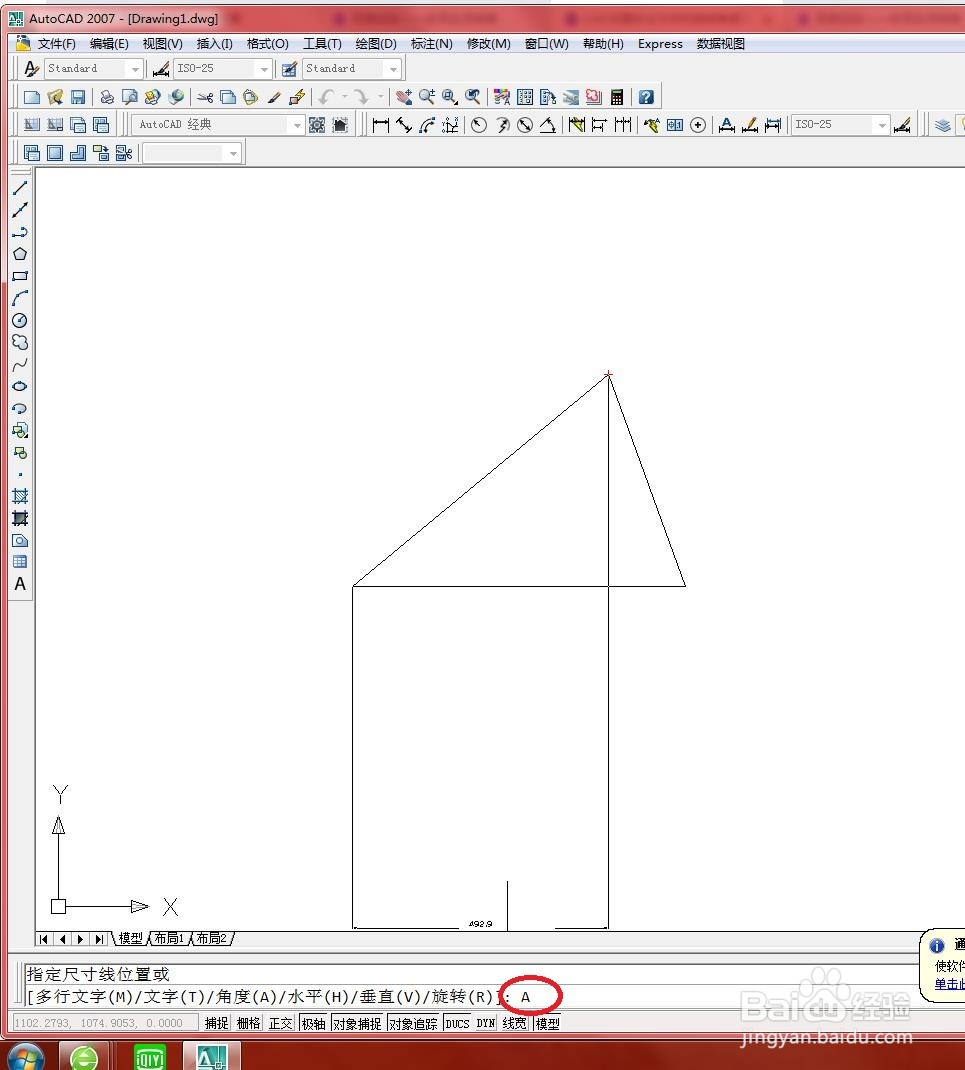

5、在命令行中输入“A”选项“角度”选项，按【Enter】键确认，如下图所示
6、在命令行中输入角度值为“60”并按【Enter】键确认，如下图所示

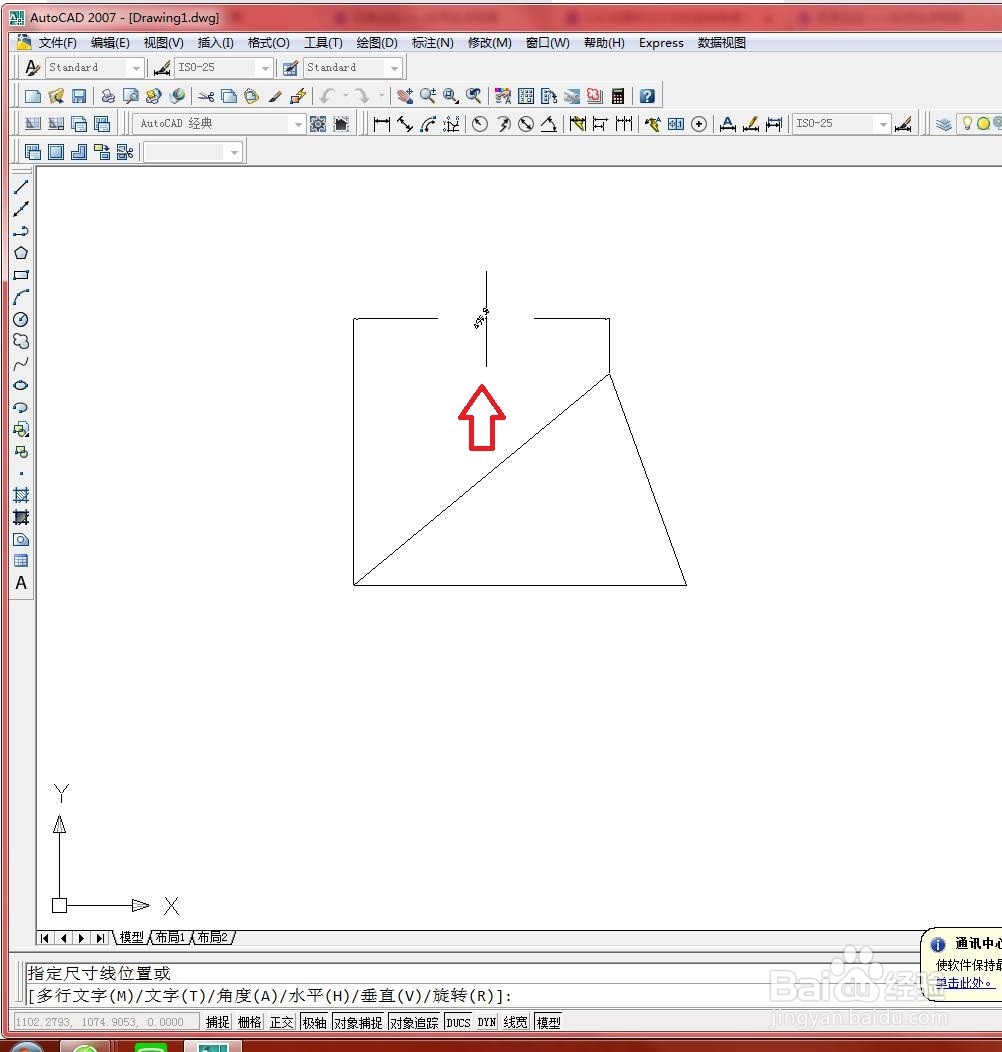

7、在绘图区域中向上拖动鼠标放置尺寸，如下图所示

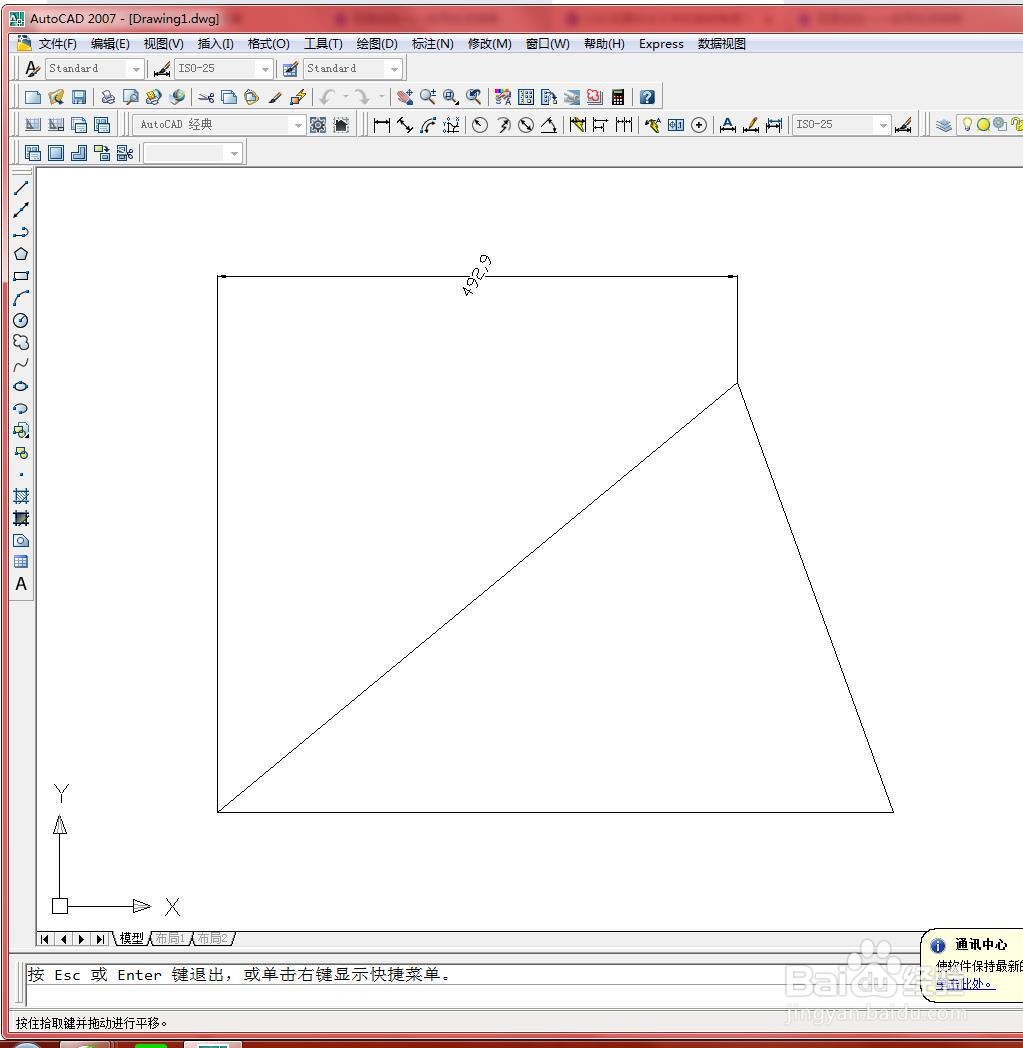

8、结果如下图所示
