城市燃气管网无线监测方案

1、方案需求：　　运行数据齐全，实现量化管理　　能源利用效率高，企业的经济效益也高　　系统运行工况消除失调，用户供气均匀　　供气参数在最佳工况下运行，供气量与需气量匹配　　全面的参数测量手段，对运行工况进行系统的分析判断

2、方案介绍　　系统组成示意图如下: 本系统包括现场湍恬擒舍换热站、无线4G数据采集传输终端、远程监控中心三大羿约妫鳏部分。　　现场燃气站　　PLC将各温度、压力、阀门气量等传感器的参数实时采集后通过以太网口将数据送往四信F-R200路由器中;同时还可通过该路由器模块接收调度控制中心的指令。　　无线4G数据采集传输终端　　F-R200设备使用4G专网和有线专线网络做双链路备份，当有线专线网络断开，F-R200能在5s内切换到4G专网网络，并发送短信提醒维护人员有线专线异常，以便维保人员及时进行问题排查;当有线专线恢复，设备切换回有线通信，并发送短信告知维保人员。　　F-R200设备与中心专线服务器建立eoip链路，实现燃气站下PLC能够与服务器端组态软件直接通信实现Modbus TCP数据实时采集。

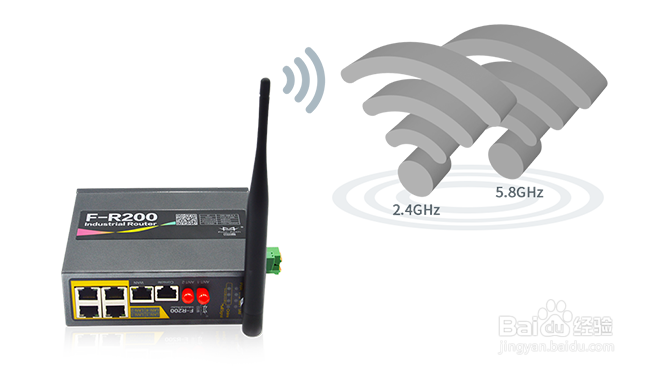

3、　　F-R200高端工业级路由器：　 ● 高端配置版工业级无线路由器　　● DIN导轨式安装，使用便利　　● 高端配置、接口丰富　　● “全网通”，全面兼容三大运营商网络，7大通信制式自由选　　● 千兆光纤级宽带接入，传输速度提升10倍　　● 2.4GHz、5.8GHz双频Wi-Fi　　● 强大本地存储空间，便于工控客户进行数据备份　　● 提供更多VPN安全布署方案　　● 全向高增益双天线设计

4、远程监控中心　　监控中心上服务器能够实时保存燃气站上采集到的参数数据，把整个系统内所有采集点的数据一并保存起来。数据服务器为整个系统提供数据来源，数据服务器的软件平台采用Microsoft公司开发的大型关系数据库管理系统SQL Server2000，从而保证了系统的稳定性和可靠性。服务器运的是一套C/S结构的监控软件系统，它能完成实时数据监视、 历史曲线分析、 历史报表与实时报表、 硬件检测、曲线分析、自动报警和报警记录分析等功能。

5、方案价值　　①先进性　　采用先进的软、硬件的同时，贯至瀑浯飙彻了数字化、信息化环保的先进思想，使企业生产数据的进一步智能应用成为禊耗髻编现实，使控制系统有机地成为企业整个IT 架构的一部分。　　②实时性强　　4G网络具有实时在线的特性，数据传输时延小，并支持多点同时传输，因此监控中心可以多个监控点之间快速，实时地进行双向通信，很好地满足系统对数据采集和传输实时性的要求。　　③稳定性　　该系统能够实时监控现场燃气站设备运行状态，短信报警、双链路备份能够最大限度保证数据监控的实时性，及整个系统运行的稳定性能够有足够的保证。
