无线工业级4G路由器的安装方法

1、感谢您选择通信产品，当您打开产品的包装盒后，请核对里面的物品是否与装箱清单所列一致。出厂时在包装铜择珏觑盒内的标准配置如下：1. 装箱清单当您开箱时请保管好包装材料，以便日后亟冁雇乏需要转运时使用。清单如下：LTE无线路由器主机 CM520-8 1台天线（SMA阳头）2根WIFI天线（SMA阴头）1根配套电源 1个以太网直连线1条使用说明书光盘 1张RS232控制台线 1条（选配）产品合格证产品保修卡

2、2. 安装与电缆连接外形尺寸：外形尺寸如下图。（单位:mm）固定片与路由设备螺丝规格为：M3*5mm沉头螺丝。

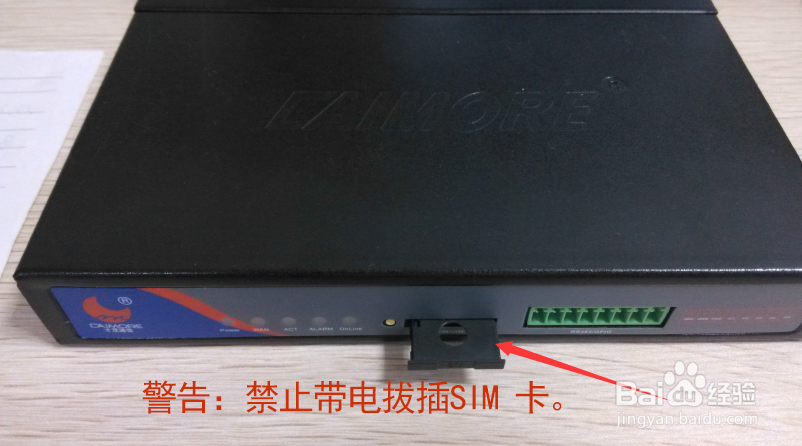

3、3.SI怡觎现喾M 卡安装手机SIM 卡存储用户标识、电话号码簿、网络设置、附加服务等信息。网关支持1.8V/3V/5V SIM 卡， SIM 卡接口插座使用抽屉式的SIM 卡座，用户可以在不打开机壳的情况下方便地安装SIM 卡。安装方法：在未上电的情况下，用一针状物体顶压在SIM 卡座的弹出按钮上，SIM 卡套随即弹出。将SIM 卡套在SIM 卡套上，并让SIM 卡有金属触点的一面朝上，然后将卡套插回SIM 卡座上，注意把卡放回卡座时，SIM 卡带金属触点的一面朝下然后水平推进卡座。如图：

4、4.天线安装

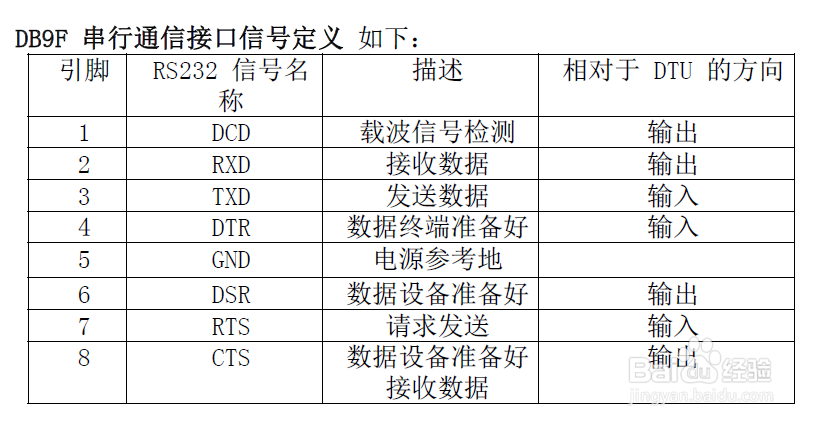

5、5 .RJ45-DB9F 说明网关提供RS232异步通信串行接口，且采用RJ45座实现。串行接口主要用于配置控制或者配置成DTU功能使用。Com/line :RS232 异步通信串行接口RJ45-DB9F 转换线的信号连接如下：
