CAD暗装插座怎么画

2025-04-28 10:49:00

1、使用直线命令绘制一条长度为2的直线

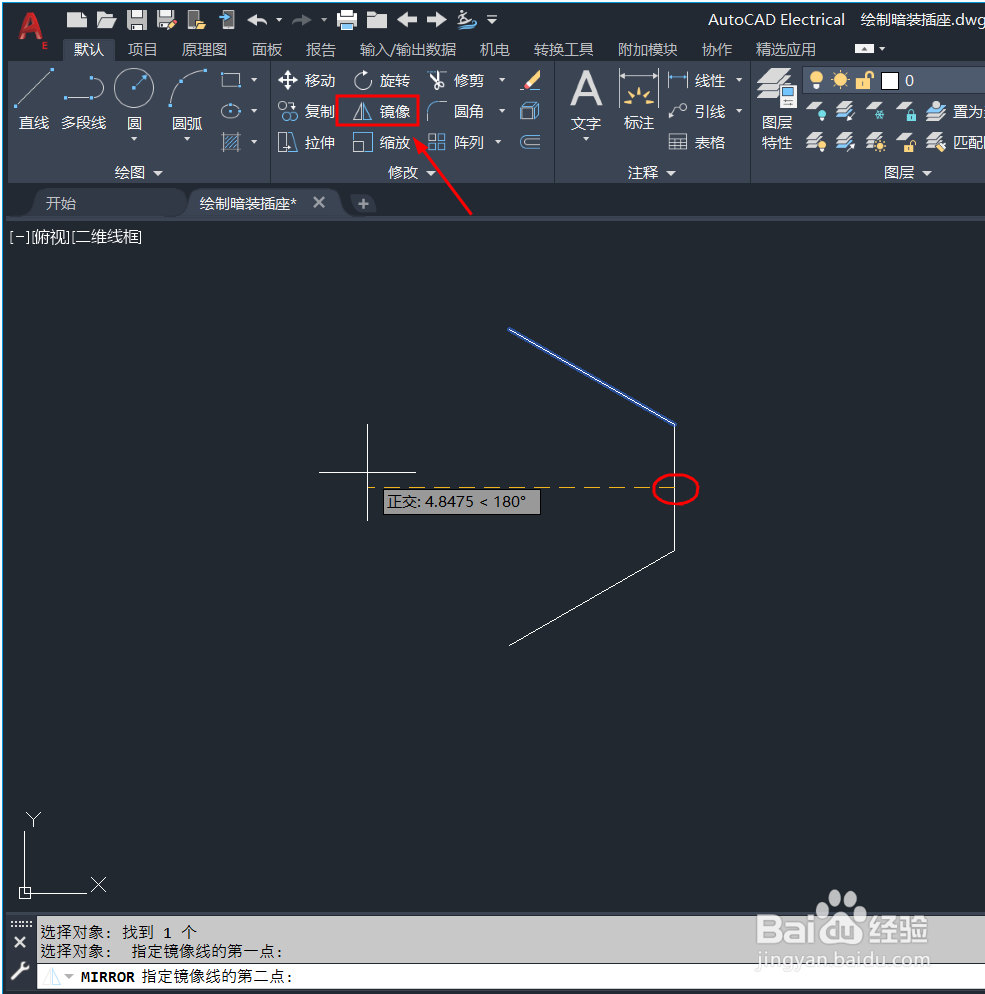

2、使用直线命令绘制一条长度为3的直线连接，并使用旋转命令旋转-30度，在使用镜像命令将其镜像，如下图所示

3、使用偏移命令将第一条直线往左偏移1个长度，在使用延伸命令延伸至斜线的端点。

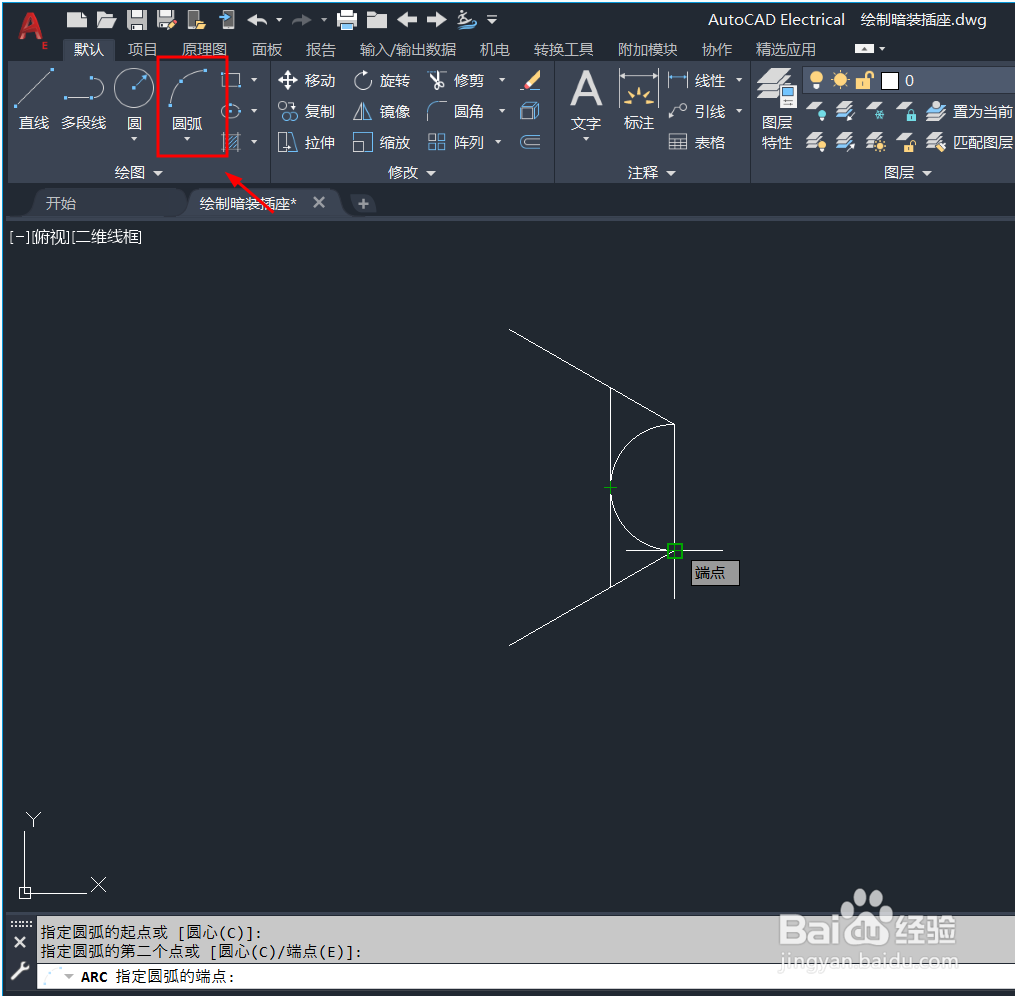

4、使用圆弧命令绘制一个半圆

5、使用填充命令将半圆填充，暗装插座就绘制完成了
