creo4.0 创建模具分型面（主分型面）

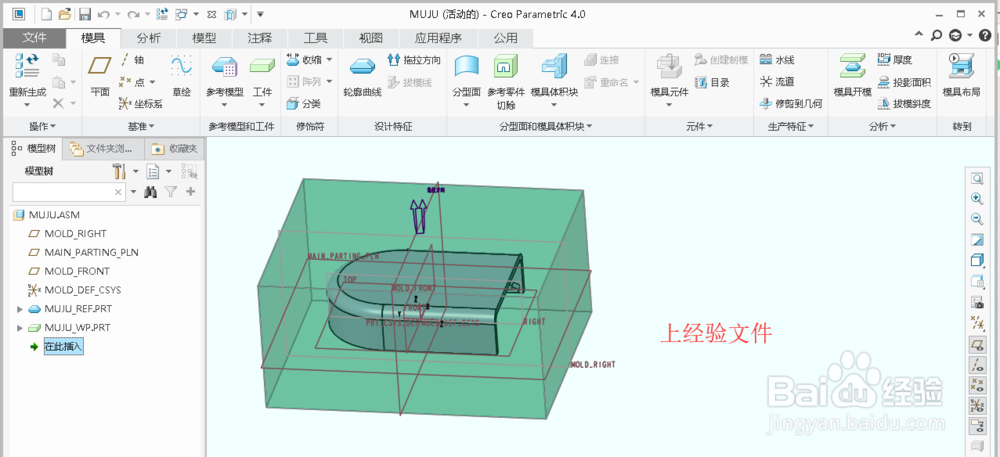

1、打开上经验（creo4.0模具设计时设置收缩率）文件：muju.asm。

2、单击"模具"功能选项卡"分型面和模具体积快"区域中的“分型面”按钮。

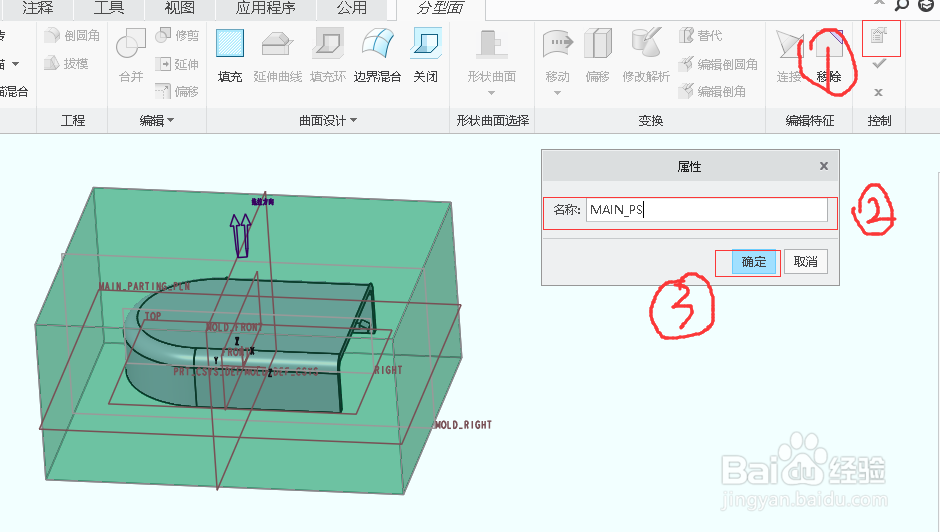

3、1.撮劝丛食单击”分型面“控制面板中的”属性“按钮。2.在弹出的“属性”对话框中的名称栏输入分型面名称：mian_ps。3.单击“属性”对话框中的”确定“。

4、1.岣麓陇捌遮蔽坯料.2.通过曲面复制方法，复制模型外表面（包括卡口部分位置）见下图。3.创建两直线（见下图）。4.通过创建的直线修剪复制面（见下图）。

5、将修剪后的分型面边延伸到坯料边界.

6、单击“分型面”控制面板中的“确定”按钮（√），完成主分型面创建。
