如何在HyperMesh中将一排节点一次性对齐

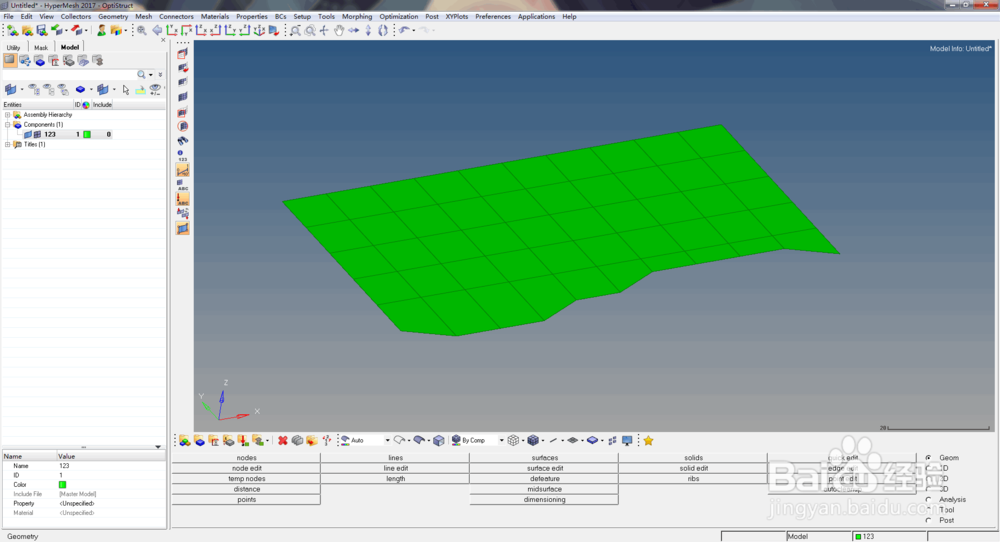

1、首先我们在HyperMesh中打开一个CAE模型，这一看到这是一个平板网格模型，其中一条边上的节点参差不齐；

2、在工具面板中我们鼠标勾选Geom，并在左侧的列表中选择node edit或者可以直接按快捷组合键shift+F8；

3、进入命令栏，在最左侧列表中选择align node；

4、分别选择1st end和2nd end中的节点，依次与图形区的边线最两边的节点对应起来；

5、在命令栏的第四列nodes选项中，右键单击，弹出对话框，在对话框的列表中选择by path；

6、然后在图形区上依次选择起始点和终点，这样所有的节点就会被选上，如下图所示；

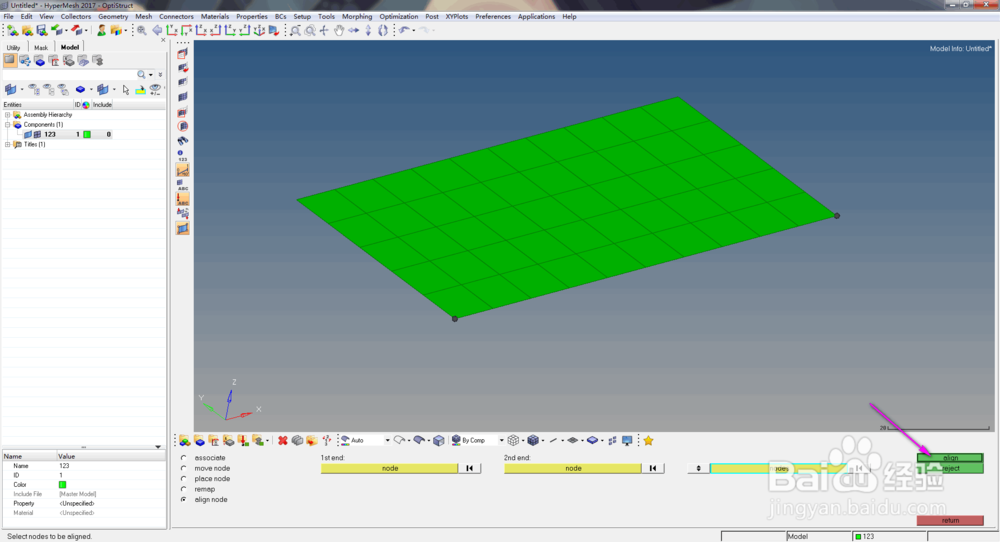

7、鼠标单击align按钮，观察图形网格节点变化，可以看到边线上的节点全部对齐。
