接地电阻测试仪安全原理、应用及测试方法

1、首先是接地电阻测试仪基本信息

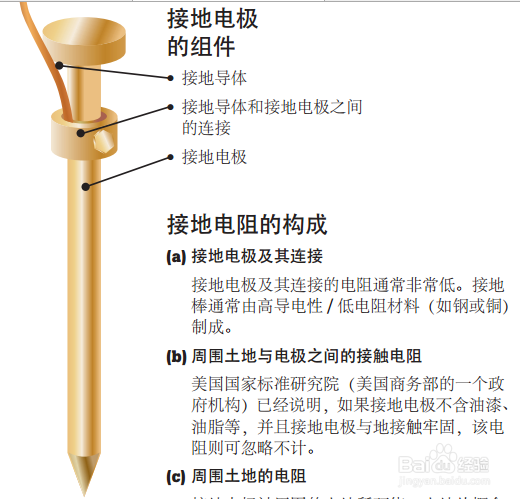

2、接地电阻测试仪的构成(a) 接地电极及其连接接地电极及其连接的电阻通常非常低。接地棒通常由高导电性 / 低电阻材料（如钢或铜）制成。(b) 周围土地与电极之间的接触电阻美国国家标准研究院（美国商务部的一个政府机构）已经说明，如果接地电极不含油漆、油脂等，并且接地电极与地接触牢固，该电阻则可忽略不计。(c) 周围土地的电阻接地电极被周围的土地所环绕，土地从概念上讲是由一系列同心土壤层组成的，这些土壤层的厚度相同。最靠近接地电极的土壤层的面积最小，从而导致其电阻最大。每个下一个土壤层的面积越大，从而导致其电阻越小。这样最终会达到某个点，此外的土壤层对接地电极周围的土地电阻影响非常小。

3、接地电阻测试仪受什么影响？首先， NEC 规范（ 1987 年， 250-83-3）要求与土壤接触的接地电极最小长度为 2.5 米（ 8.0 英尺）。但是，有四个变量可以影响接地系统的接地电阻：1. 接地电阻测试仪电极长度 / 深度2. 接地电阻测试仪电极直径3. 接地电阻测试仪电极数量4. 接地电阻测试仪系统设计

4、接地电阻测试仪电极长度 / 深度一种降低接地电阻非常有效的方法是使接地电极插入深度更深。土壤的电阻率并不一致，并且很难预测。安装接地电极时，使其位置低于冰冻线至关重要。这样做，周围土壤冻结就不会对接地电阻造成很大影响。一般情况下，如果接地电极的长度翻倍，就能将电阻额外降低 40%。有时候，在由岩石、花岗岩等构成的区域，无法将接地棒插入太深。在这种情况下，替代方法（包括接地水泥）是可行的。接地电极直径增加接地电极直径对降低电阻影响非常小。例如，将接地电极直径增加一倍，电阻只能降低 10 %。

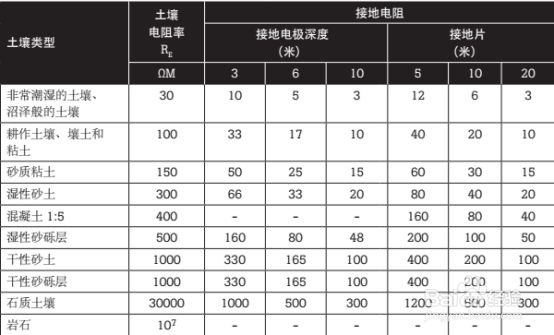

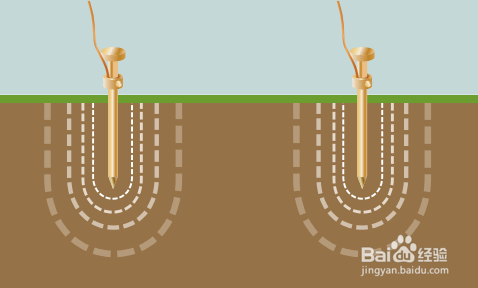

5、接地电阻测试仪电极数量另一种降低接地电阻的方法是使用多个接地电极。在这种设计中，将不止一个接地电极插入地面并采用并联方法，从而减小电阻。为了使附加电极有效，附加接地棒的间距需要至少等于插入接地棒的深度。如果接地电极间距不合适，其作用范围将发生交叉，就不会降低电阻。为了辅助安装满足特定电阻要求的接地棒，可以使用下面的接地电阻表。请记住，这只能用作经验法则，因为土壤是分层的，很少有同质的情况。电阻值会有很大差异。

6、接地电阻测试仪系统设计简单的接地系统由插入地面的单个接地电极组成。采用单个接地电极是最常见的接地形式，常见于住宅或办公场所外部。复杂的接地系统包括多个接地棒、接地网或格状网、接地板和接地环路。这些系统通常安装在电力变电站、中心站和通信基站。
