Pro/e 浮雕字的画法（一）

1、首先我们要先确定要在哪个平面上制作出浮雕字，本例就以下面这个简单的模型为例；

2、点草绘命令，选取模型的上平面为草绘平面，进入到草绘模式下；点文字输入命令，如下图红框处：

3、进入到文字输入模式下，鼠标左键选取两点作为文字输入的起点（修改相关尺寸可以更改文字的高度和起始位置），在文字对话框输入要制作的浮雕文字内容。字体、长宽比等内容可以调整；

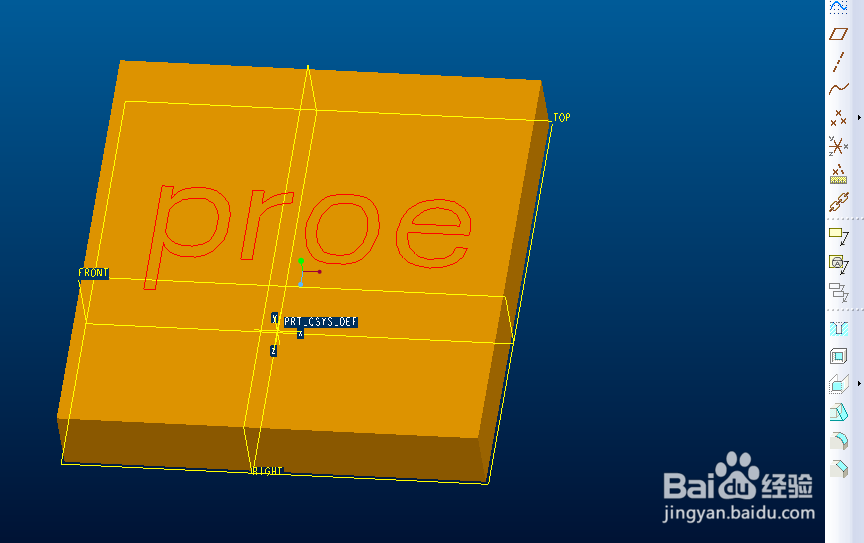

4、文字输入完成后，点确定推出草绘模式（本例以输入“proe”为例）

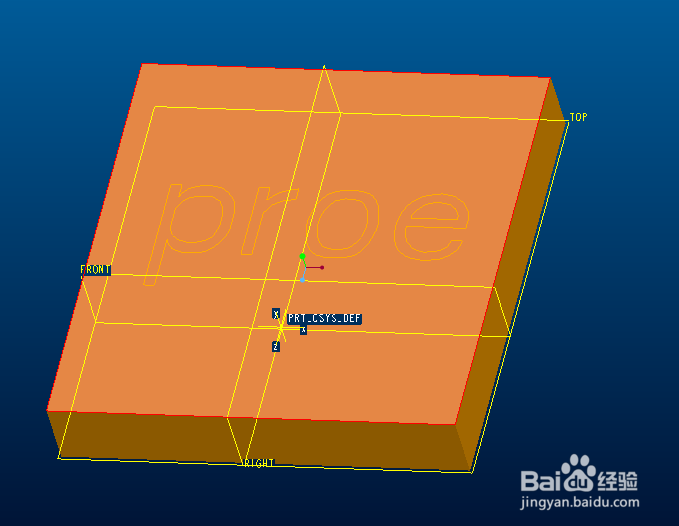

5、鼠标点击空白处，再选取上平面（上平面变为粉红色表示被选中）；

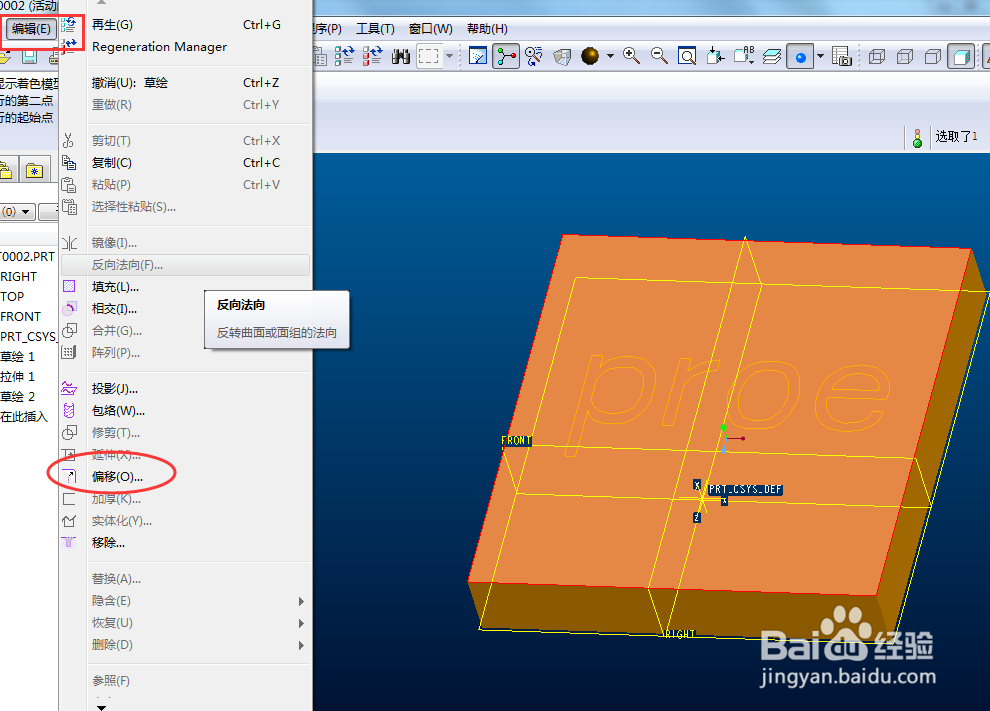

6、点“编辑”--“偏移”，进入“偏移”对话框

7、点下拉菜单，选第二个命令，“具有拔模特性的偏移”

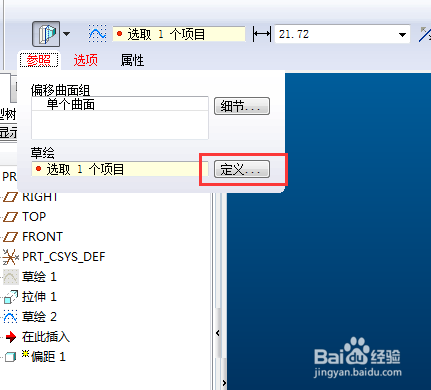

8、进入后，点“参照”，在“草绘”命令后点“定义”

9、选取上平面为草绘平面，进入草绘模式，点框线显示，使模型以透明的框线显示出来；点击图示红框处的“使用”命令；

10、模式选为“环”，点选之前写好的“proe”几个字母的框线，使之全部选中；

11、点击“确定”退出草绘模式，如图，更改该红框处的尺寸已达到你的要求，高度为负数时即为凹字，反之为凸字；

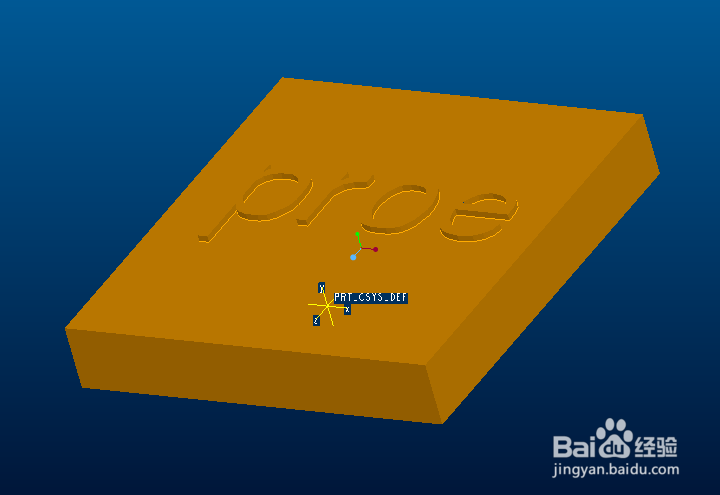

12、最终的成品图。
