SolidWorks如何对曲面进行接合与修补

1、打开SolidWorks，新建一个零件模型。在前视基准面上绘制一条中心线，如图所示，退出草图。

2、创建基准面1和基准面2，如图所示。

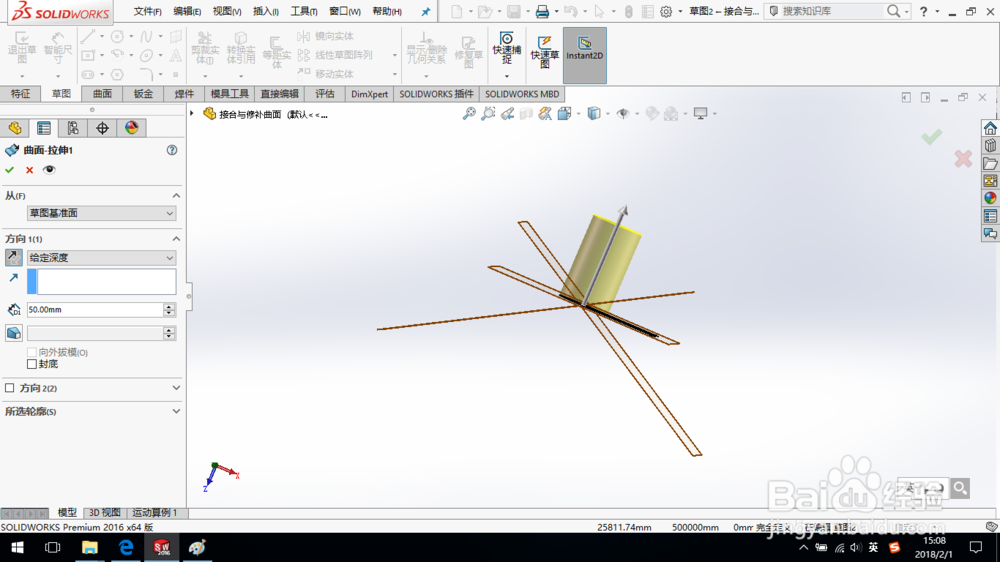

3、在前视基准面上绘制草图，创建拉伸曲面。

4、在前视基准面上绘制一条中心线，如图所示，作为参考草图。

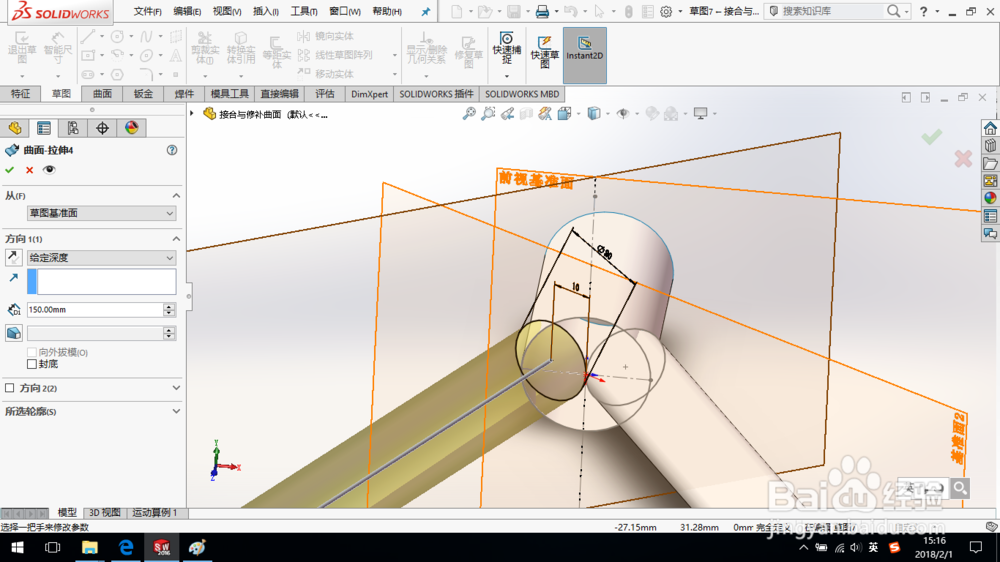

5、在基准面1上绘制草图，创建曲面拉伸。在基准面2上绘制草图，创建曲面拉伸。如图所示。

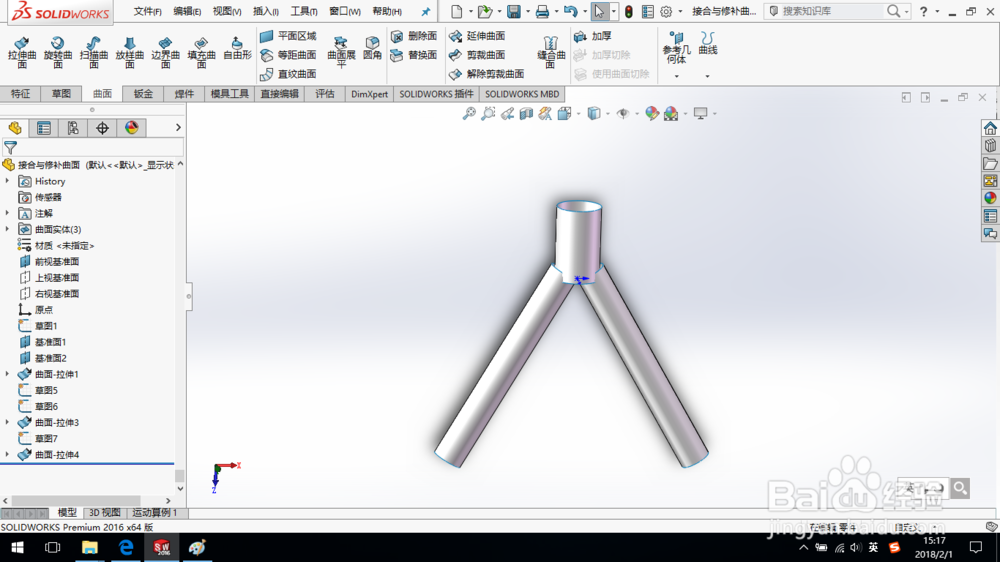

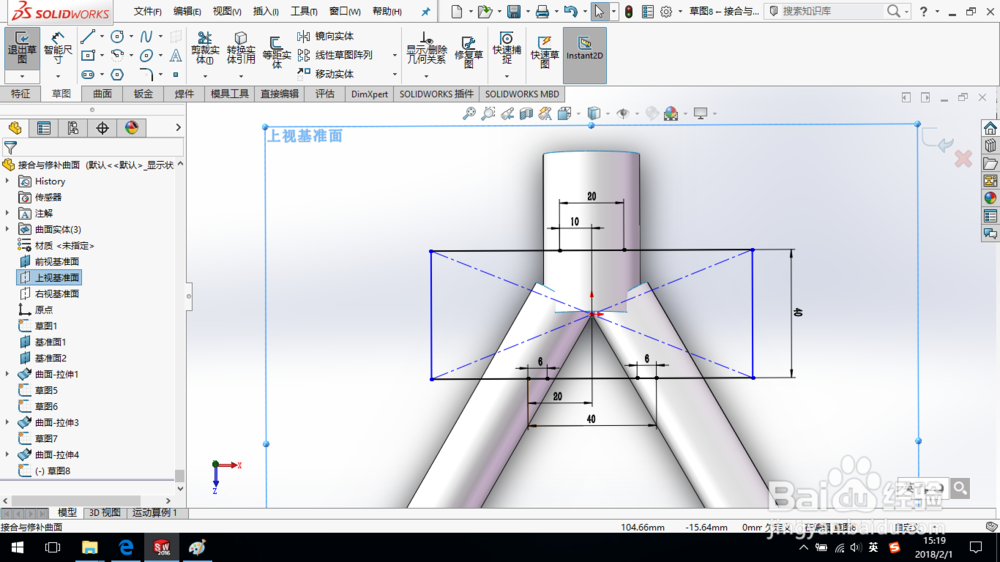

6、至此，零件曲面创建完成。接下来进行连接修补。在上视基准面上绘制草图，如图所示。

7、创建曲面剪裁，选择类型为标准，剪裁工具为刚创建的草图，如图所示。

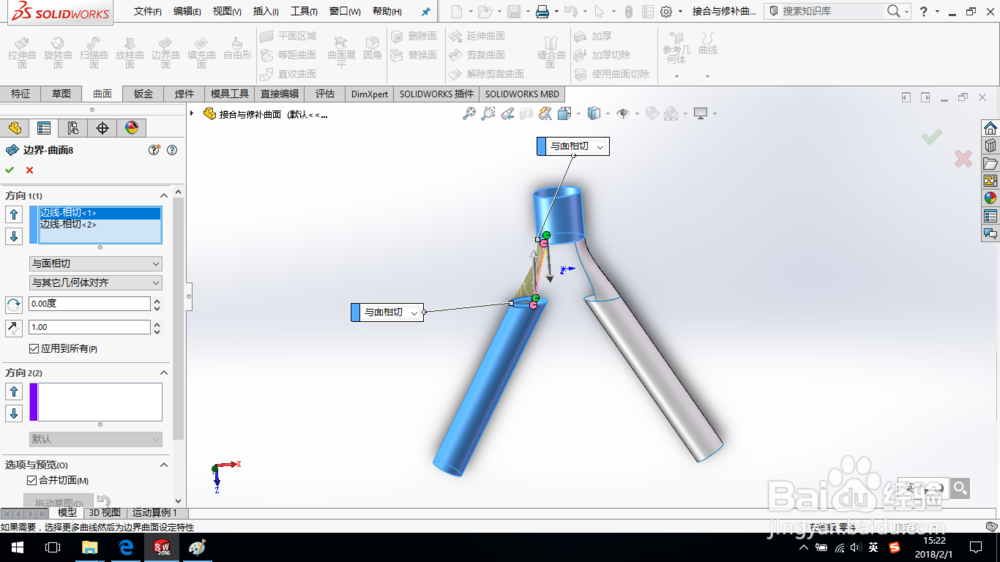

8、创建边界曲面，如图所示。

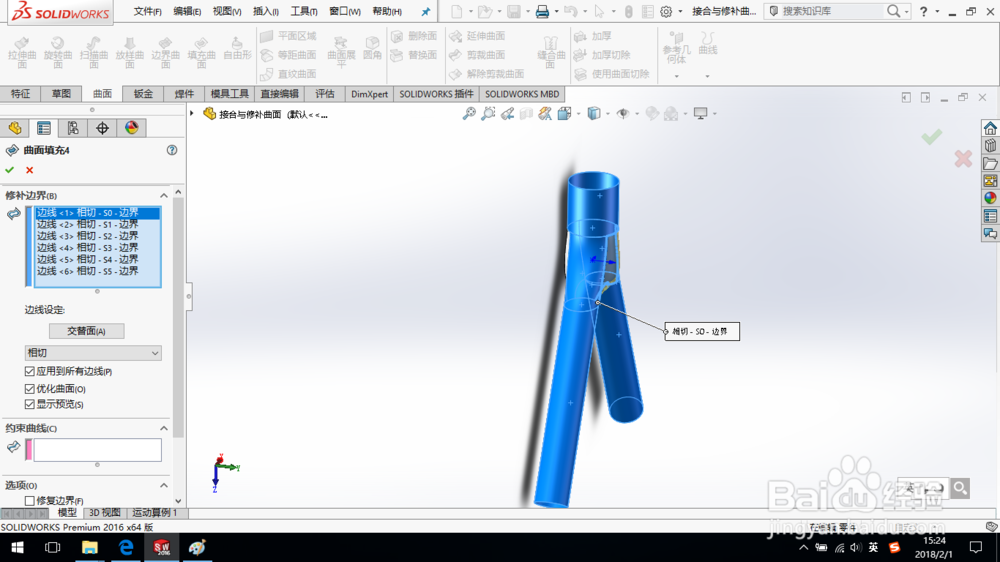

9、创建填充曲面，如图所示。

10、创建曲面缝合，如图所示。

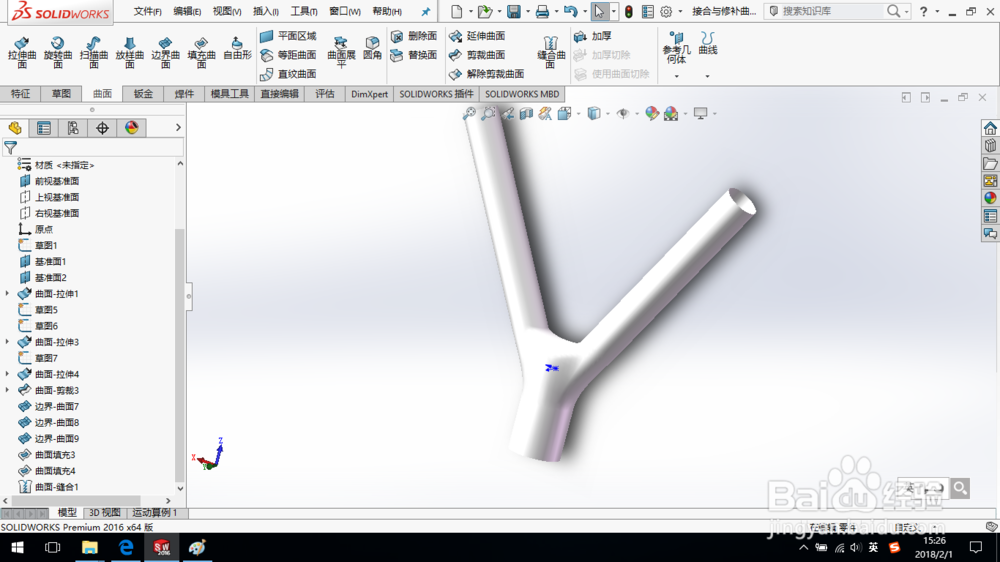

11、至此，完成曲面的接合修补，保存模型。
