怎么用SolidWorks画双绞线

1、绘制绞线路径。绘制一条3D曲线，作为双绞线的绞线路径。

2、绘制截面图。绘制两个圆，作为双绞线的横截面。注意两稍僚敉视个圆要关于曲线终点对称，且草绘平面在曲线端点与曲线垂直。

3、插入扫描。插入扫描特征，以步骤2草绘圆为轮廓，步骤1草绘曲线为路径。

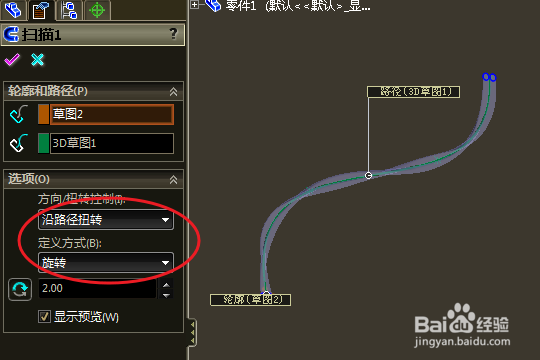

4、设置扫描选项。设置扫描的选项，方向为沿路径扭转，方式为旋转，输入旋转圈数，确定即可。

5、渲染着色。给绘制的双绞线渲染着色，漂亮的双绞线就完成了。
