CAD倒角怎么画

2025-04-25 17:25:45

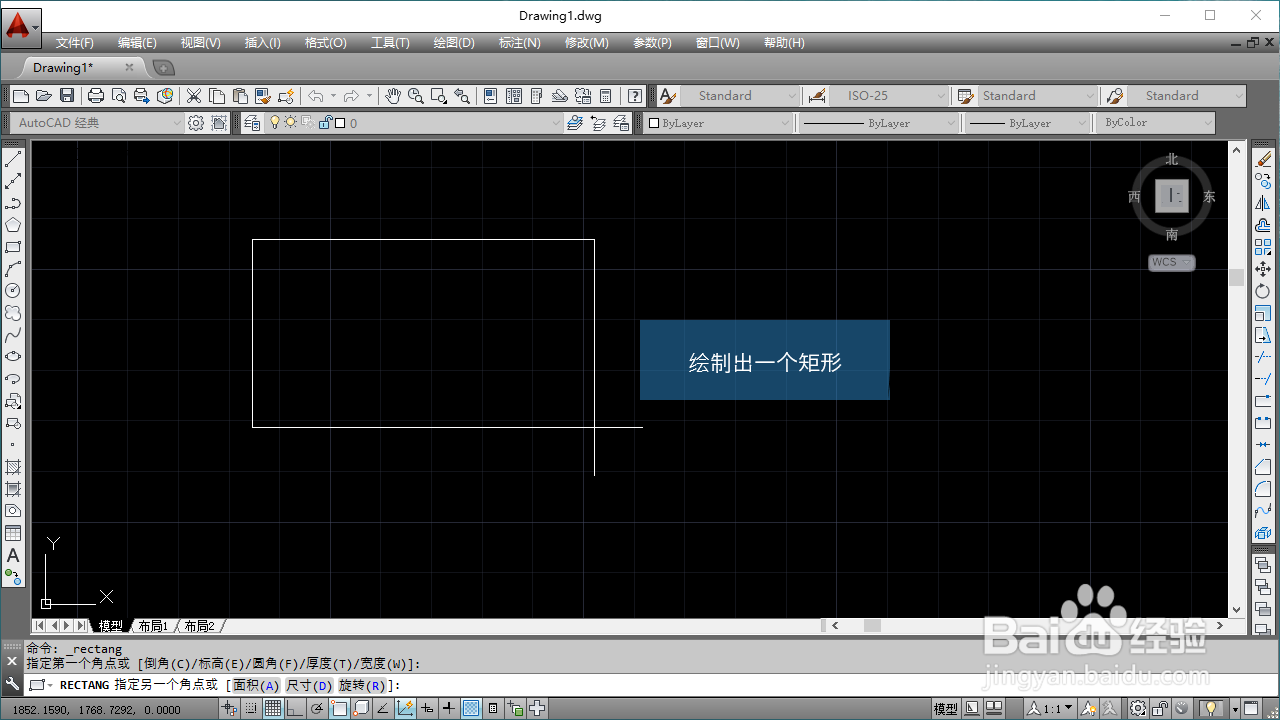

1、首先,需要绘制出一个图形,比如下面我绘制了一个矩形,我们倒角需要用到,如下图所示。

CAD倒角怎么画

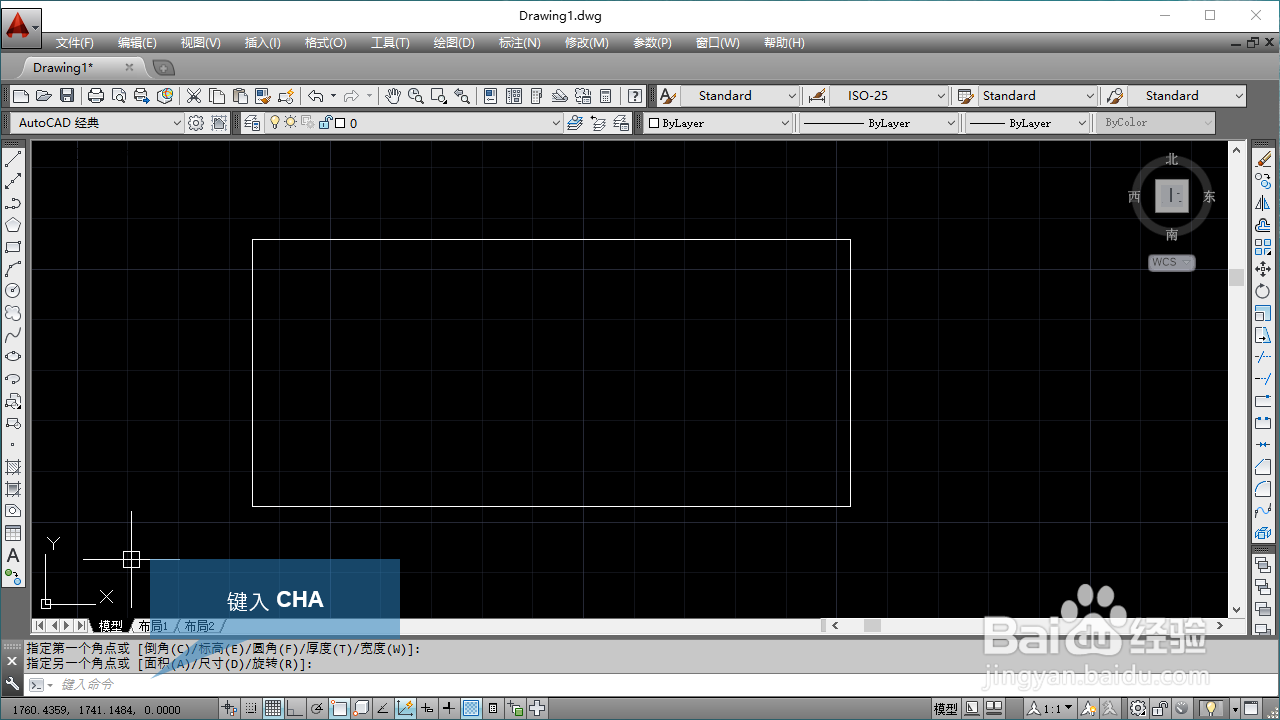

2、在命令行输入CAD倒角命令CHA,然后回车。

CAD倒角怎么画

3、这个时候就需要指定倒角的距离了,输入D回车,然后输入第一条边的倒角距离,比如,我这里输入10,然后后回车。

CAD倒角怎么画

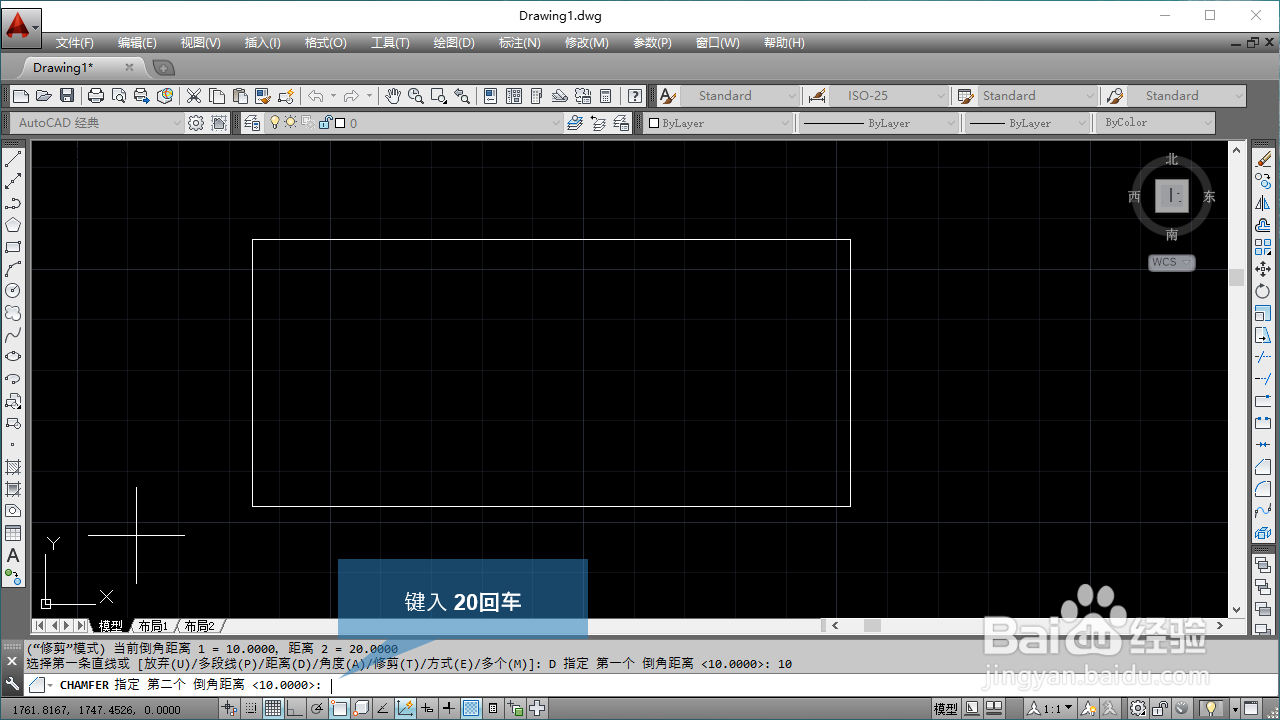

4、命令行指示要我们输入第二个倒角的距离,比如我这里输入20,然后回车。

CAD倒角怎么画

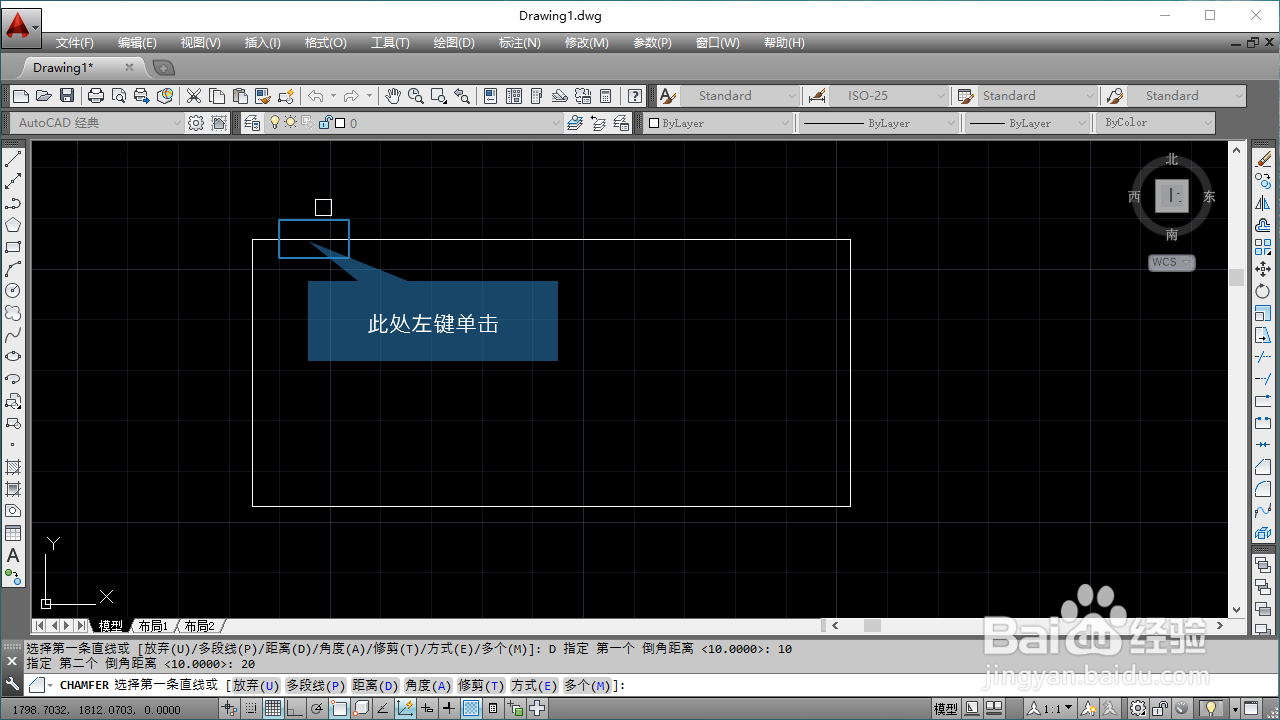

5、现在我们要选择第一条需要倒角的边,如下图所示。

CAD倒角怎么画

6、选择二条需要倒角的边,如下图所示。

CAD倒角怎么画

7、第二条边选择好之后,最终的倒倒角效果就出来了。上边是10,左边是20。各们可以标注一下看看你倒角的是否正确。

CAD倒角怎么画

8、CAD倒角命令操作总结:1. 执行CAD倒角命令CHA。2. 分别指定两条边的倒角距离。3. 选择第一对象。4. 选择第二对象。
