画cad立面图时怎么标注门的打开方向

2025-04-05 08:59:22

具体操作步骤如下:

1、首先,打开平面图,接下来将在门洞上做门,如下图所示,然后进入下一步。

画cad立面图时怎么标注门的打开方向

3、接着,完成上述步骤后,在命令栏中输入RCE以绘制一个矩形。将鼠标放在要打开门的门洞侧面的墙壁上,将显示中点,并从该点开始绘制矩形,如下图所示,然后进入下一步。



画cad立面图时怎么标注门的打开方向

4、然后,门的开口宽度为750MM,门的厚度为40MM,如下图所示,然后进入下一步。



画cad立面图时怎么标注门的打开方向

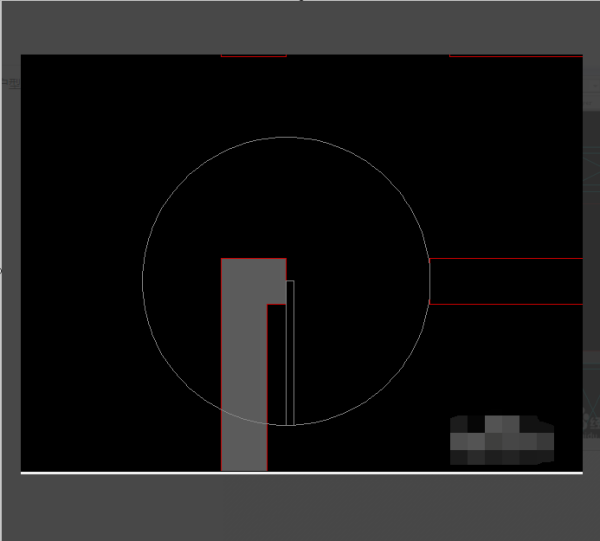

5、随后,开始绘制一个圆,以门开口侧面的中点(即矩形的左上角)为圆的中心。在命令栏中输入C以绘制一个半径为750mm的圆,如下图所示,然后进入下一步。



画cad立面图时怎么标注门的打开方向

6、接着,画好圆后,去除不必要的部分,如下图所示,然后进入下一步。



画cad立面图时怎么标注门的打开方向

7、最后,在命令栏中输入TR,然后空格再空格,去除不需要的部分,门的打开方向就画好了,如下图所示,这样,问题就解决了。



画cad立面图时怎么标注门的打开方向
