SolidWorks如何生成渐开线直齿圆柱齿轮

1、该经验教程是通过GearTrax软件辅助生成渐开线直齿圆柱齿轮。首先，安装GearTrax2016软件,For SolidWorks2016 汉化版，完成后双击打开。

2、在GearTrax软件的界面中，根据设计要求，设置渐开线直齿圆柱齿轮的相关参数。选择“直/斜齿轮”界面。齿轮标准选择“大节距渐开线20°”。

3、齿轮类型中，小齿轮和大齿轮都选择“外齿轮”。

4、设置齿轮齿数，小齿轮“20”，大齿轮“32”。

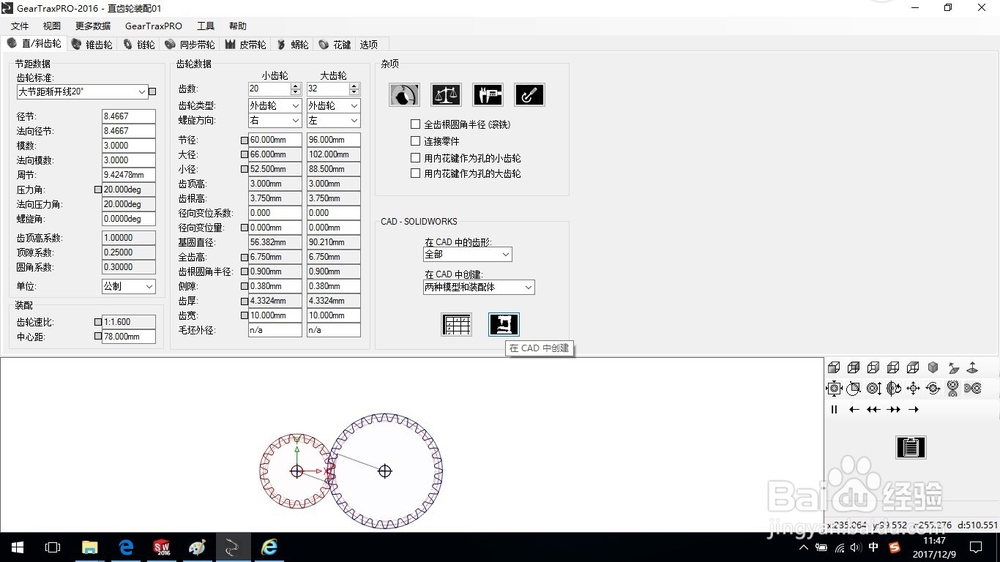

5、保持齿顶高系数和顶隙系数“1”和“0.25”不变，设置齿轮模数为“3”，此时系统自动算出大小犟忾总继齿轮的节径（分度圆直径），大径（齿顶圆直径），小径（齿根圆直径），基圆直径的数值，及齿轮速比和中心距数据。

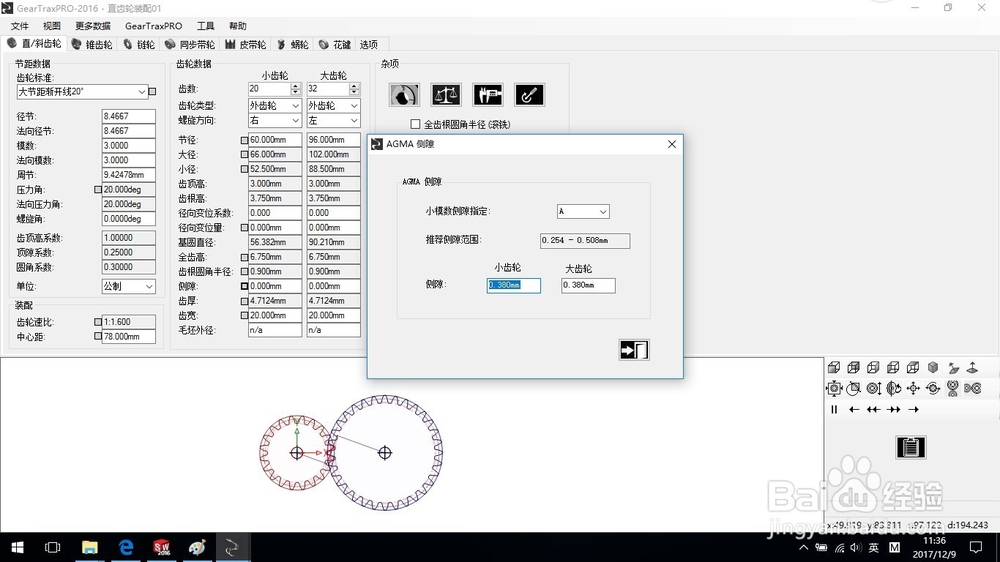

6、工程实际中的齿轮传动都应具有适当的侧隙，已形成正常的润滑油膜及避免工作温度升高热膨胀变形引起齿轮卡住。点击”侧隙“，将大小齿轮的侧隙参数都设为“0.38 mm"。

7、将大小齿轮的齿宽都设置为“20 mm"。其它参数保持系统默认设置。

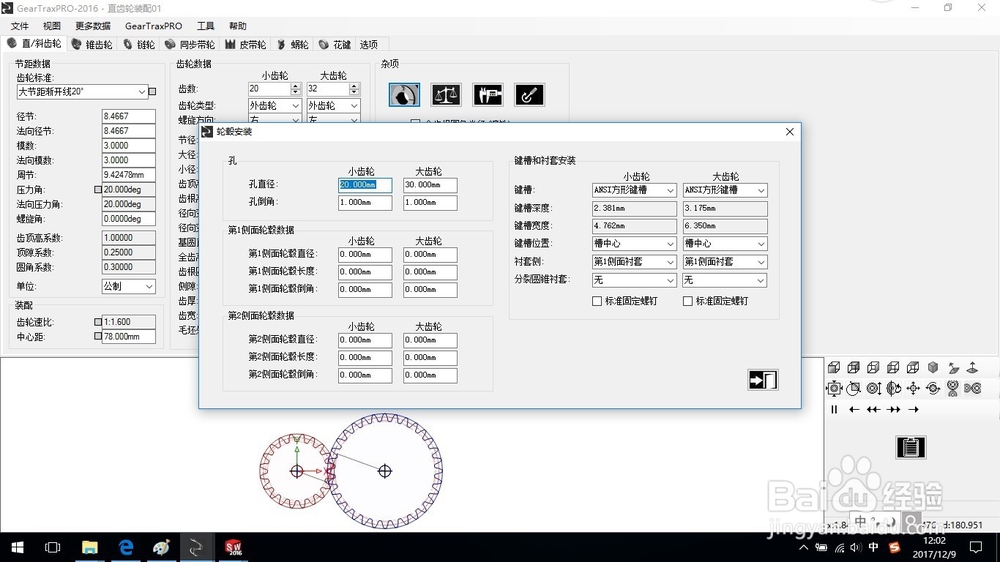

8、点击“轮毂安装”，可以根据设计要求设置齿轮孔、倒角、键槽等参数。

9、单击"在CAD中创建"按钮。

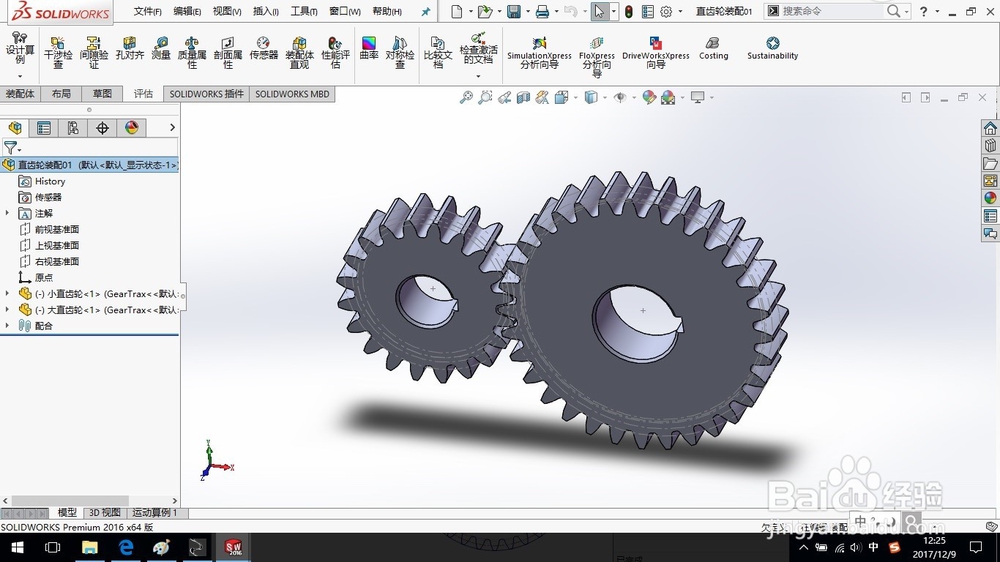

10、系统自动在SolidWorks中生成大小齿轮零件及齿轮的装配模型。单击“另存为”，保存模型文件。
