在inventor中如何创建栅格孔特征

1、在浏览器中，打开栅格孔草图的可见性。

2、在功能区上，单击“三维模型”选项卡“塑料零件”面板“栅格孔”。

3、激霰翌倡戈活“边界”选项卡，然后在图形窗口中选择外部封闭的截面轮廓，如下图所示。如果应用程序没有选择与草图最近的实体，则请选择目标实体。

4、我们将跳过“内部轮廓”选项卡。该草图不包括内部轮廓的封闭边界。下图显示了内部轮廓的实例。

5、激活“加强筋”选项卡，然后选择这些线。厚度=2.5 mm高度=1.3 mm顶部偏移=0.2 mm

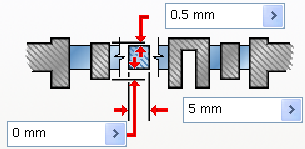

6、激活“加强肋”选项卡，然后选择这些圆弧。顶部偏移=0.5 mm厚度=5 mm底部偏移=0 mm

7、单击“确定”创建栅格孔。
