伺服电机如何试运行（含接线）

1、伺服电机在应用于相关机器前需要进行试运行，否则一旦机器遏捍街熘启动后才发现伺服电机出问题岂不是损失惨重？为了方便一些不会试运行的客户，今天我们以中智MZ630伺服驱动器和伺服电机为例，教大家伺服电机究麇胸衡毹竟该如何试运行（含接线）操作？相信看完以下步骤，你就会明白了。1、我们先需要对伺服电机和伺服驱动器进行一个接线，单相220V，先接L1、L2然后接L1C、L2C,把L1并在L1C上，L2并在L2C上，然后插在电源上如图（1）所示。

2、再把动力线接在动力线接口上，U-V-W一一对应，然后插在驱动器的对应接口上，再把地线接在接线疳绣檩倪柱上，如图（2）所示。

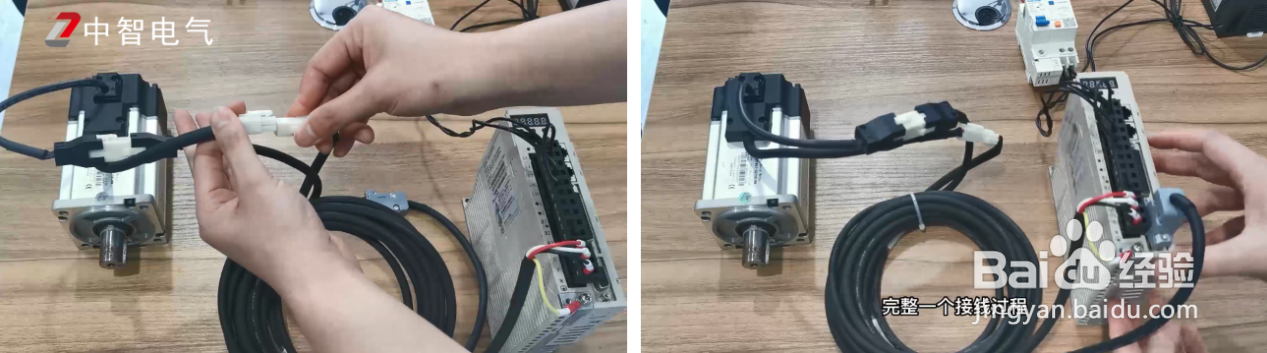

3、再把另一端和电机编码器线接在一起，动力线和电机动力线接在一起，如图（3）所示。

4、开始上电。上电显示RDY,先按M键，显示P 00 ;然后按上键调到P0d，再按回车确认。按上键显示P0d.01，按位移键再按上键，显示P0d.11,然后按回车确认，就会显示相关转速。按位移键，再按向上键可以调到500，电机的试运行的转速是500转（可以调到1000电机的试运行的转速是1000转）按回车显示JOG，JOG就说明伺服属于使能状态按上下键就可以进行电机的正转和反转，按上键正转，按下键反转如图（4） 所示。

5、按M键返回，试运行完成。以上就是关于“伺服电机如何试运行（含接线）内容介绍，希望对大家有所帮助。
