如何用cad画丰田标志

1、1.先来看看尺寸，这个图标是由多个椭圆组成的。

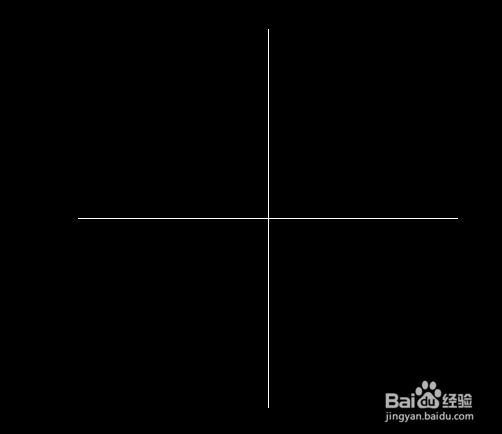

2、2.画炭摆牦赐辅助线。输入直线命令L，空格，打开正交，指定直线一个端点，输入210，空格。再次输入直线命令L，画两条相互垂直平分长度为210的直线。

3、3.修改辅助线颜色。选择辅助线，修改成红色。

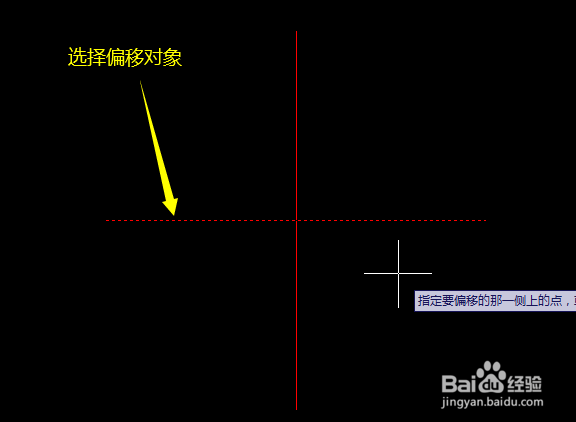

4、4.利用偏蚨潍氢誊移再画一条辅助线。输入偏移命令o，空格，输入偏移距离38，空格，左击选择要偏移对象，空格，上移鼠标并左击确定偏移方向，空格。

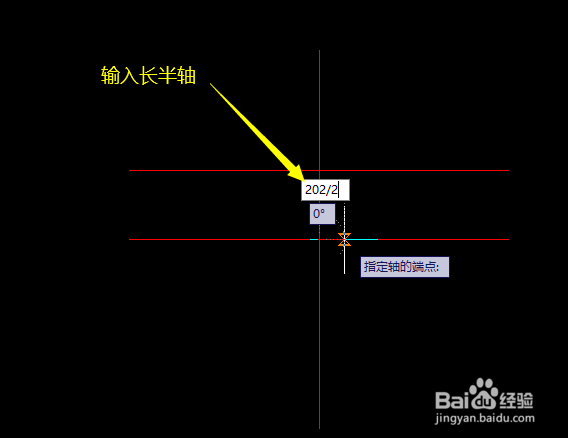

5、5.画扁平的士候眨塄大椭圆。输入椭圆命令el，空格，输入中心点命令c,空格，左击指定椭圆的中心点，输入长半轴202/2，空格，输入短半轴70，空格。

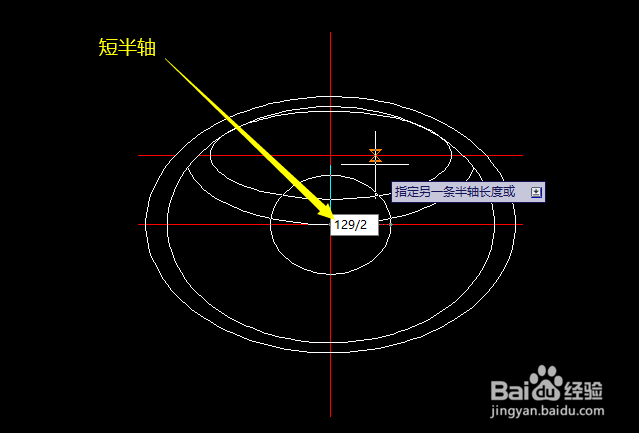

6、6.画扁平椭圆。参照第5步，画一个长半轴为179/2，短半轴为129/2的椭圆，如图。

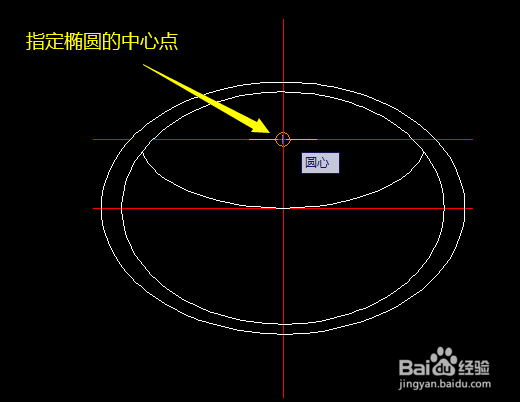

7、7.继续画椭圆。参照第5步，画一个长半轴为159/2，短半轴为38的椭圆，如图。

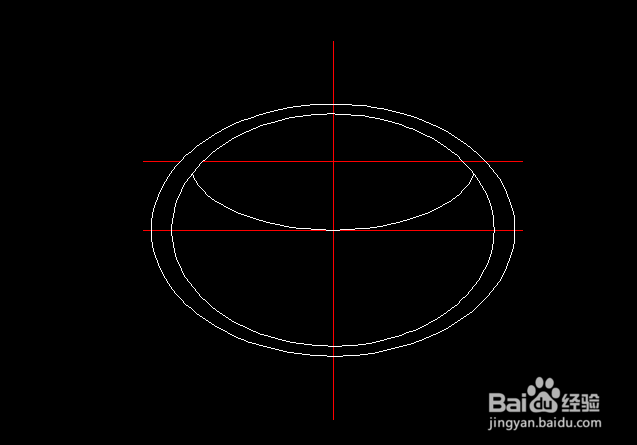

8、8.进行修剪。输入修剪命令tr，空格，左击选择边界，空格，左击修剪不要的线段，结果如图。

9、9.继续画椭圆。参照第5步，画一个长半轴为132/2，短半轴为24的椭圆，如图。

10、10.画椭圆竖直椭圆。输入椭圆命令el，空格，输入中心点命令c,空格，左击指定椭圆的中心点，输入长半轴54/2，空格，输入短半轴129/2，空格。

11、11.参照第10步，画一个长半轴为17，短半轴为43的椭圆，如图。

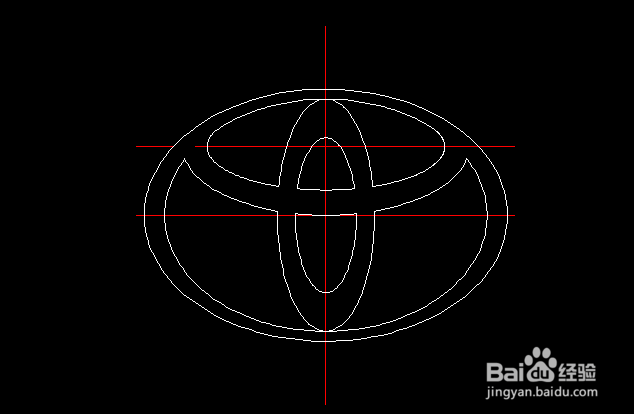

12、12.对图案进行修剪。输入修剪命令tr,空格，左击选择边界，空格，左击修剪掉多余的线段。重复多次修剪，结果如图。

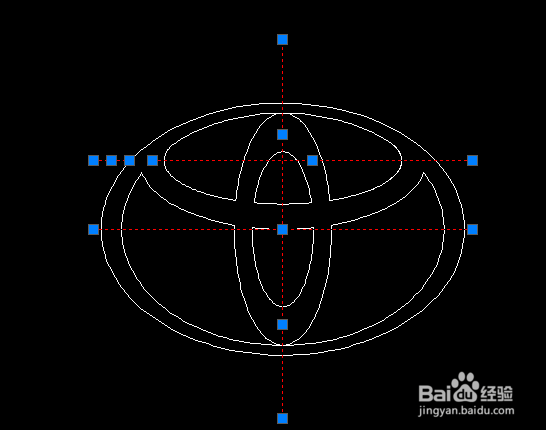

13、13.删除辅助线。选择红色的辅助线，右击鼠标，选择删除，丰田的标志就画好啦。
