ToughSwitch配置管理vlan

1、1.电脑连接到ToughSwitch端口1,并配置IP地址为192.168.1.X/24

2、2.通过firefox访问TS交换机默认管理IP地址192.168.1.20

3、3.点击单vlan进行配置vlan

4、4.配置端口5-端口8属于vlan10并untag(端口1-端口4属于vlan1并untag)保存配置

5、5.配置管理vlan由vlan1变更为vlan10并保存

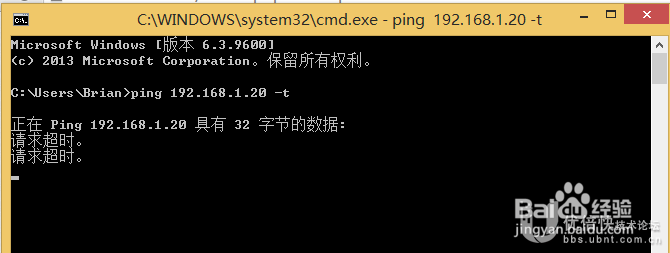

6、6.电脑接到端口1-端口4已无法Ping到TS交换机的管理IP地址192.168.1.20

7、7.电脑接到端口1-端口Ping TS交换机的管理IP地址192.168.1.20 OK
