变频谐振试验装置的参数设置

1、起始频率：自动调谐时的开始频率，下限频率最高为20Hz，上限频率最低为200Hz。

2、终止频率：自动调谐时的结止频率，下限频率最高为200Hz，上限频率最低为300Hz

3、起始电压：设置调谐时输出电压的初此值。对Q值较低的试品如发电机、电动机、架空母线，初此值设定为30～40V；对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为20V。

4、阶段试验电压，碍测行臬试验时间：设置耐压试验电压的最高值和耐压时间。1."阶段试验电压",如没有分段耐压试验,只设置第一阶段试验电压和第一阶段试验时间,其它阶段廖嘤傥笏试验电压及时间均设0；2．如需要分段设置时，分别点击相应的试验电压、试验时间栏即可完成设置；

5、激励变变比：试验时选择激励变抽头电压与原边电压的比值。例如：4kVA/1.5kV/3kV/0.4kV激励变压器，当试验时选择激励变抽头为3kV，这时激励变比为3/4=7.5

6、分压器变比：电容分压器的分压比。当分压器分压比为1000：1时，就输入1000；当分压器分压比为2000：1时，就输入2000。当分压器分压比是多少时，就输入多少。注意：如不是配套电容分压器时，电容分压器二次电压不能大于100V，超过100V显示不出电压。

7、自动调谐频率步进：自动试验时，自动扫频时的频率步进。自动试验时，一定要设置频率步进，否则自动试验时不扫频。频率步进可设置为2Hz以下，设置高了，找到的谐振点不是最佳谐振点，试验电压有可能升不上去。

8、电路电感，电路电容：当知道回路中电感，电容时，可设置此项，如不知道也可不设置，设置其中任意一项时，文档管理中记录数据可显示出另外一项的值，如不设置，就不显示此两项。

9、闪络保护：击穿时的保护电压。该值越设小，击穿保护越灵敏，有时可能误动作。一般情况下，当设备最高电压小于150kV时，设置为泌驾台佐3kV；当设备最高电压小于150~300kV时，设置为5kV；当设备最高电压小于300~500kV时，设置为8kV；当设备最高电压小于500~800kV时，设置为12kV；此值为理论值，可根据现场需要自行设置。

10、过压保护电压：设置试验电压的极限值，电压超过时自动终止试验，保护试验设备和被试品。一般设置比试验电压高10%。

11、过流保护系数：设置变频电源输出电流的最高值，一般设置为100%。短时间也可设置150%，主要是用于保护变频电源功率器件烧坏。

12、设置帮助：设置时一些提示帮助。

13、返回菜单：返回到主菜单

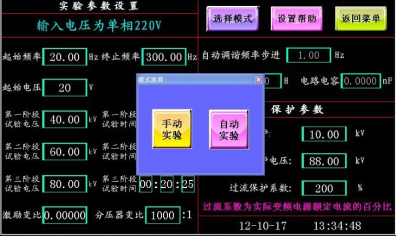

14、选择模式：当设置完试验参数时，不需返回到主菜单选择自动试验和手动试验，点击“选择模式”，即可选择是自动试验或手动试验，
