Word中插入机械图纸

1、我用的是软件是AutoCAD2012，打开你的图纸。

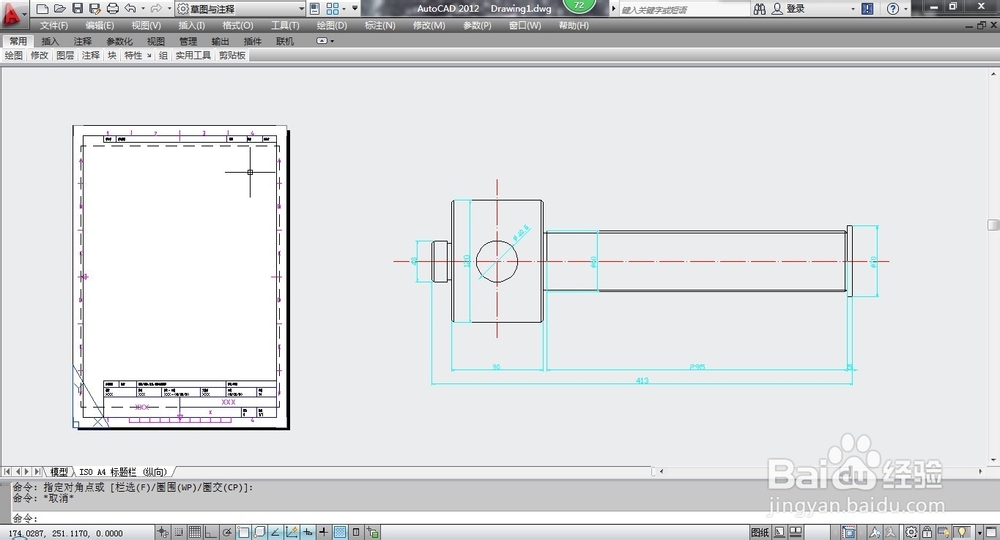

2、这里我又新建了一个A4的图纸，我的原图是A3，我要把它缩放到A4上。

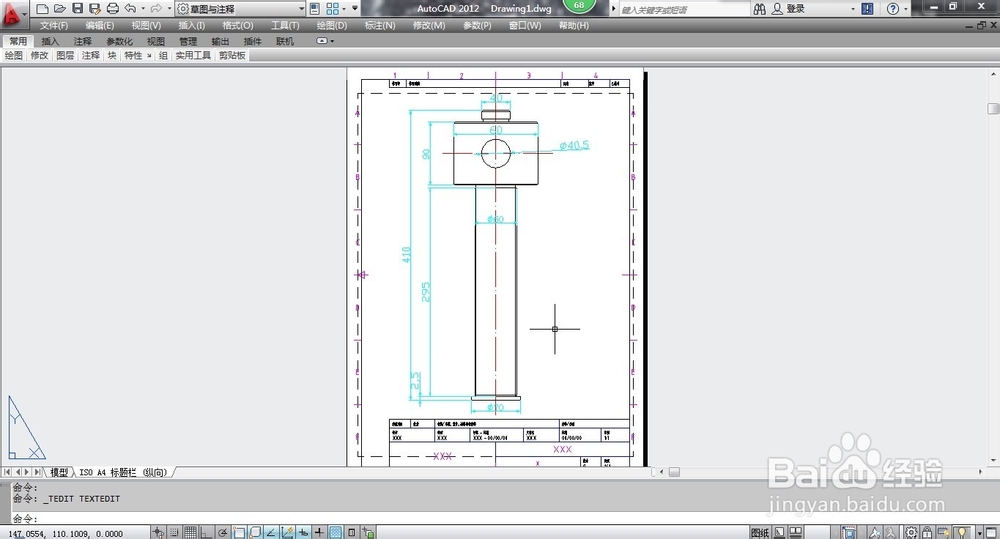

3、把原来的图先复制过来。缩小0.5倍，移动到图纸中间，再做一些细节调整。

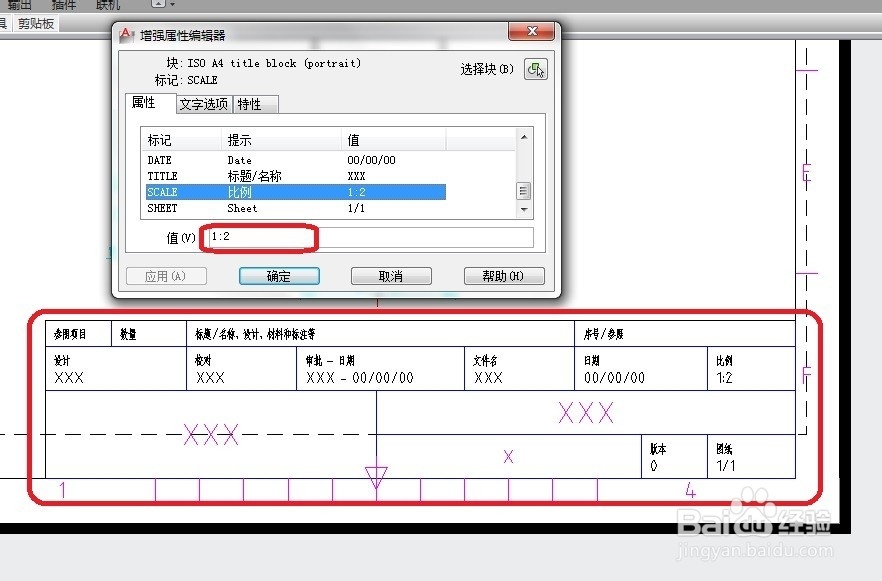

4、双击表格，编辑信息，比例这里写1:2，其他信息根据自己的情况填写。

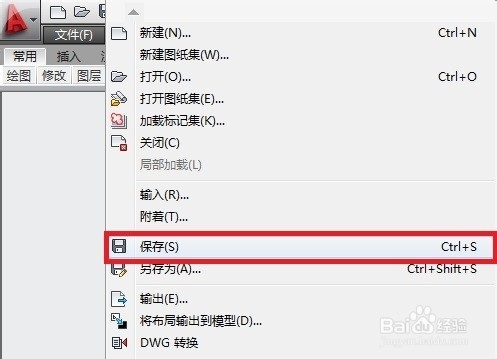

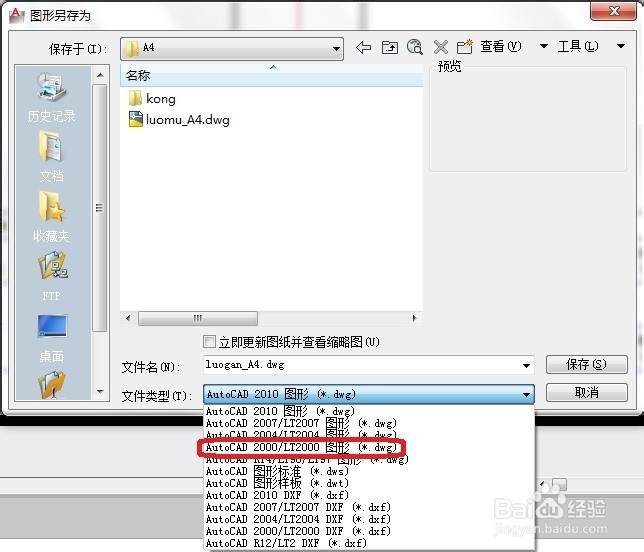

5、重点是这一步，另存为一个比较低版本的图纸文件。

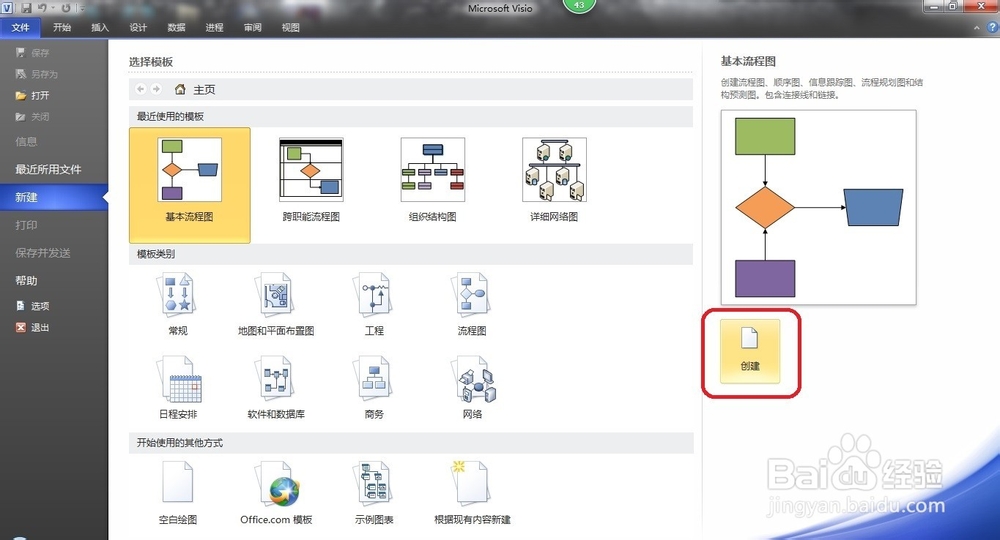

6、打开Visio2010，新建绘图

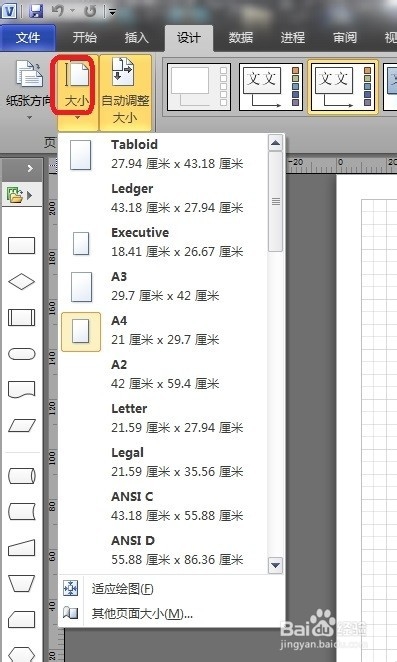

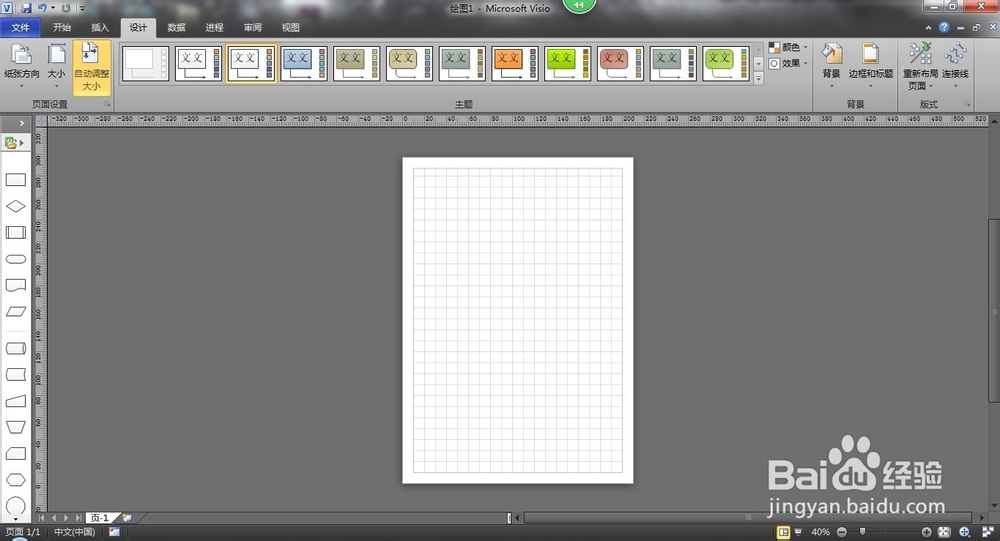

7、这里注意选择你需要的大小，我在这里选择A4纵向。

8、插入，CAD绘图，这里我们不需要改变大小位置，直接点确定。

9、如果你想改变大小位置，去掉这个勾。

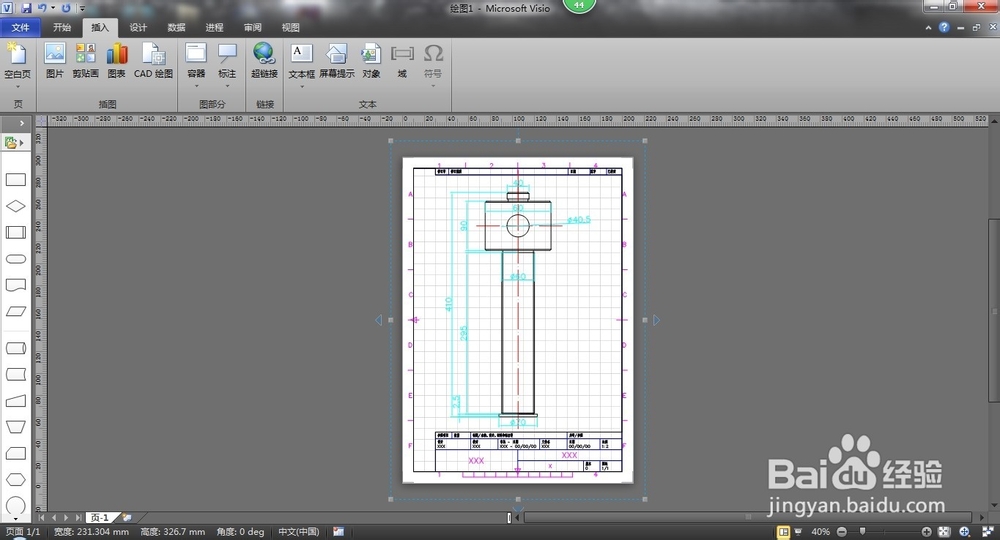

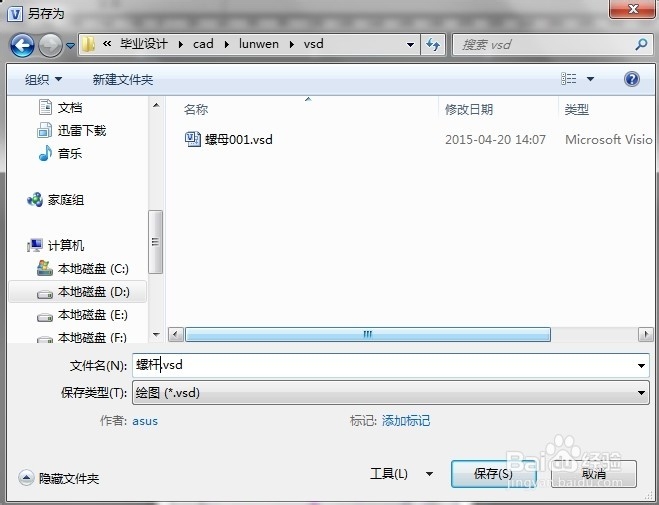

10、插入结果如图，保存。

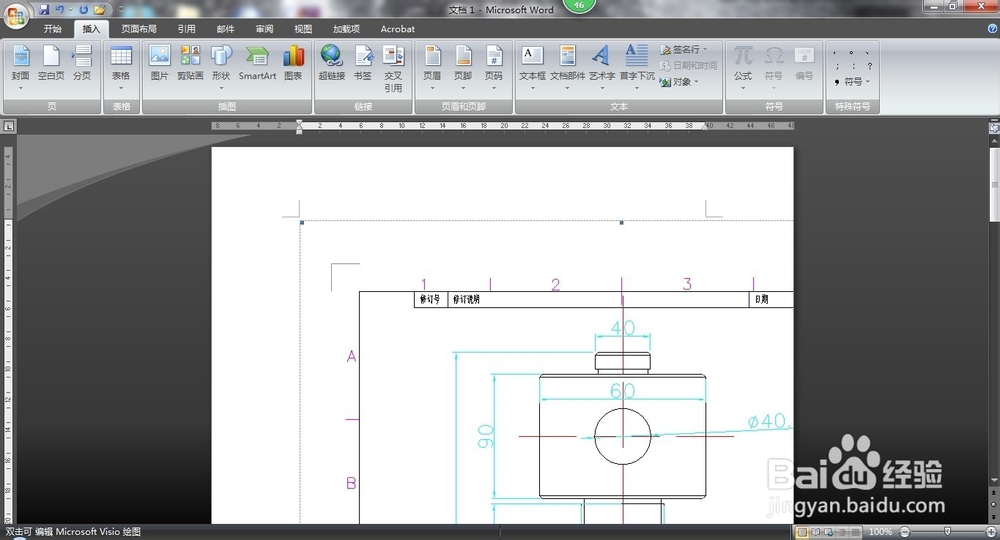

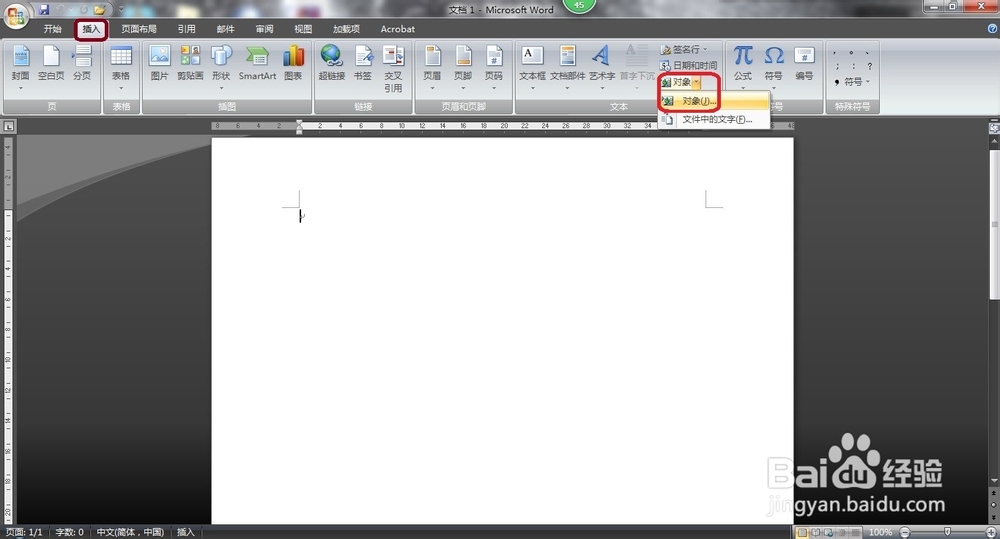

11、打开word，插入，对象，由文件创建，选择刚才我们保存的那个文件，OK

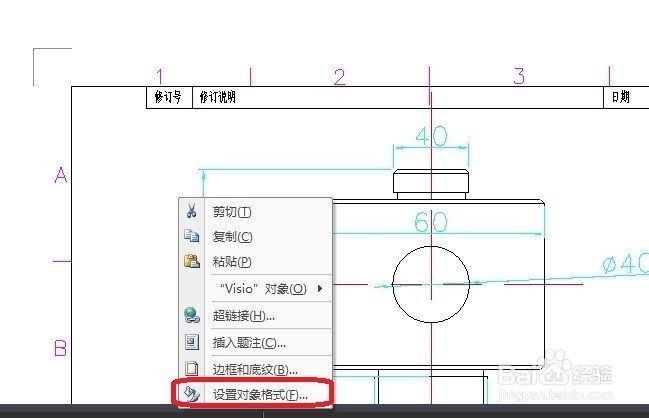

12、一定不要改变大小！右击，设置对象格式，版式改为浮于文字上方。这时我们可以随意拖动，把这四个角和word页面重合，保存这样，就在world中插入了比较精确的机械图纸。

13、最后说下我个人的一个习惯吧。如果是熹栳缂靖能在CAD中解决的问题，尽量就在CAD中改好。能在Visio中该设置的就在Visio中设置好。word中是几乎不做任何改动的。

14、总结步骤： 1、在CAD中编辑，保存成低版本的图纸。 2、插入到Visio中编辑，包括确定纸张大小在内的一系列设置。保存 3、把上述的Vsd文件插入到word中，设置版式，调整位置。完成 Office Visio 2010 是一款便于IT和商务专业人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。使用具有专业外观的 Office Visio 2010 图表，可以促进对系统和流程的了解，深入了解复杂信息并利用这些知识做出更好的业务决策。 Microsoft Office Visio帮助您创建具有专业外观的图表，以便理解、记录和分析信息、数据、系统和过程。 大多数图形软件程序依赖于艺术技能。然而，在您使用 Visio 时，以可视方式传递重要信息就像打开模板、将形状拖放到绘图中以及对即将完成的工作应用主题一样轻松。Office Visio 2010中的新增功能和增强功能使得创建 Visio 图表更为简单、快捷，令人印象更加深刻。 Visio 是一个很强大的软件，个人觉得它像是思维导图之类的图形编辑软件，本身内置了很多诸如流程图、工程图之类的，编辑类似的图片很方便。与其他Office软件兼容良好。采用不同的设置，可以达到不同的效果，不一定是机械图纸，包括文章中各种图例等。
