inventor怎样创建爆炸图，分解图

1、如图，要对该产品做一个爆炸图。

2、打开一个产品装配图，选择“新建”，“standard.ipn”，点“创建”。

3、选择“创建视图”，找到要创建爆炸图的装配图，“分解方式”可以是手动或者自动，如果想按照自己的思路分解，那么就选择“手动”。点确定。

4、选择“调整零部件位置”，点选零件1，马上显示了一个XYZ坐标，我们要向上移动，即是沿Z轴方向移动，对应的“变换”选项要切换到“Z”，按住鼠标左键向上拖动，完了之后，点“清除”，再移动别的零件。用同样的方法，移动零件2。

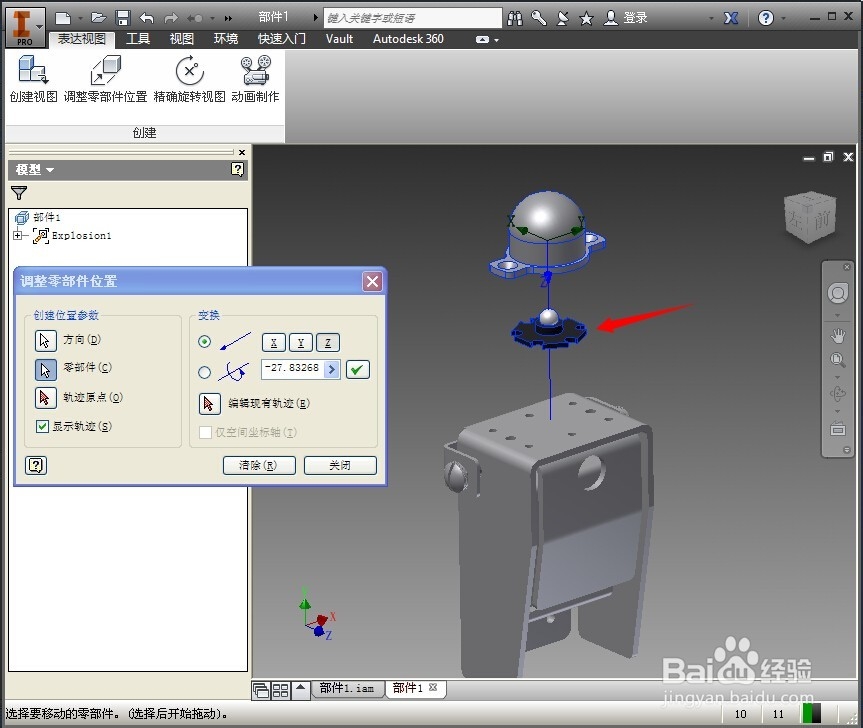

5、点选零件3，马上显示一个XYZ坐标，我们要前后移动这个零件，即沿着Y轴移动，对应的“变换”选项要切换成为“Y”，按住鼠标左键向后拖动，完了之后点“清除”，再移动其它零件。

6、依此类推，完成所有的零件移动，记住，每完成一个零件的移动，要点“清除”，才能执行其它的零件移动。下面是完成后的爆炸图。
