UG12.0中如何导入类似部件以快速完成建模

1、 新建建模文件，在建模窗口中点开文件菜单，在展开的选项中选择导入部件，选择之前创建好的部件“链条B”。

2、 点确定后，即将选中的部件导入到工作区。在部件导航器中，将草图以下的所有部件都删除掉。这里只借用其中的草图。

3、 双击草图，进入编辑模式。删除原草图左边的曲线组。用镜像曲线命令，将右边的曲线组镜像到左边。如图所示。

4、 选用拉伸命令，选择草图的最外轮廓线作为拉伸的截面线；开始值为0，窑钕仇焱结束值为8.确定后，得到模型的基本体。

5、 选中草图中两边最小的圆作为拉伸截面线，拉伸距离为8，布尔为减去。确定后得到两个开孔效果。

6、 选择草图两边直径为6的两圆作为拉伸截面线，距离为3，布尔求差后得到沉孔效果。

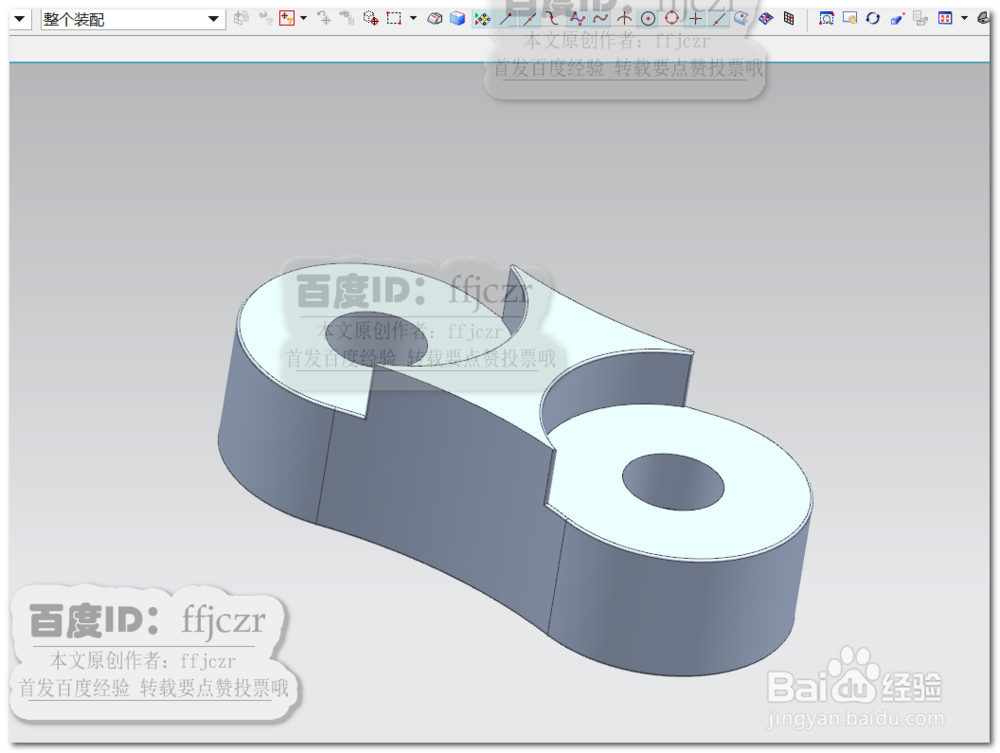

7、 选择草图两边最大的二圆，向基本体内拉伸，开始值为5.5，结束值为8.
