UG10.0练习三维建模一百四十一

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模一百四十一

2、如下图所示，执行【拉伸——XZ平面】，直接进入草图。

3、如下图所示，激活轮廓命令，画出大致轮廓，添加几何约束，左边线与纵轴重合，右边线与横轴重合，激活快速尺寸命令，标注尺寸，确定吾疣璨普形状，：左边线高64，下边线宽80，右边线稿32，中间线宽30，上边线宽20，点击完成，退出草图。

4、如下图所示，设置限制：-27开始，27结束，点击确定。

5、如下图所示，点击工具栏中的拉伸命令，点击实体中的红色平面，直接进入草图。

6、如下图所示，激活矩形命令，画矩形，激活快速尺寸命令，标注尺寸：左边线距离纵轴17.5，矩形宽22，点击完成，退出草图。

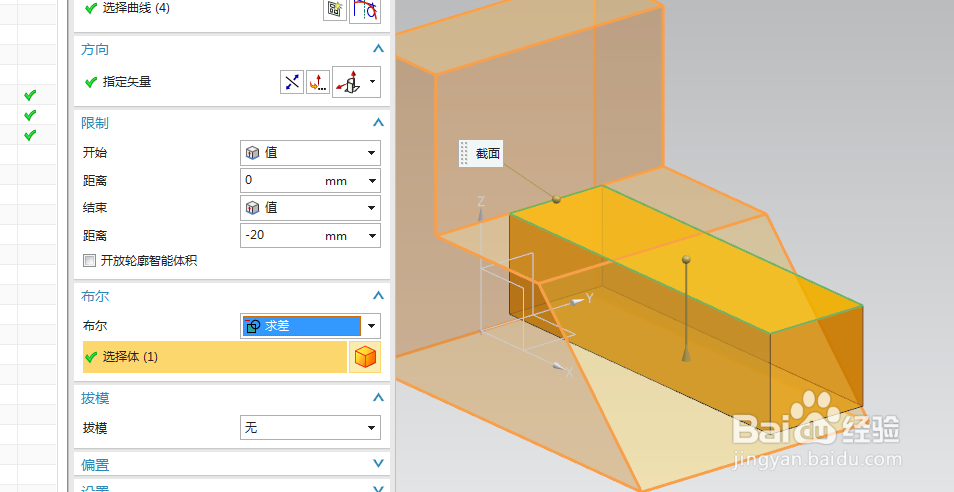

7、如下图所示，设置限制：0开始，-20结束，布尔求差，点击确定。

8、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维建模完成，本次练习结束。
