不同楼层间各个房间PC（电脑）联网方案（使用变长子网掩码VLSM划分）（图解），主要介绍了两层楼层各个房间的pc怎么实现联网，以及ip地址设置，这里运用了变长子网掩码进行子网划分的相关设置。

工具/原料

路由器3个或者1个主路由器+2个交换机，或者三层交换机一个+2个交换机 等等

pc电脑多个

网线

猫

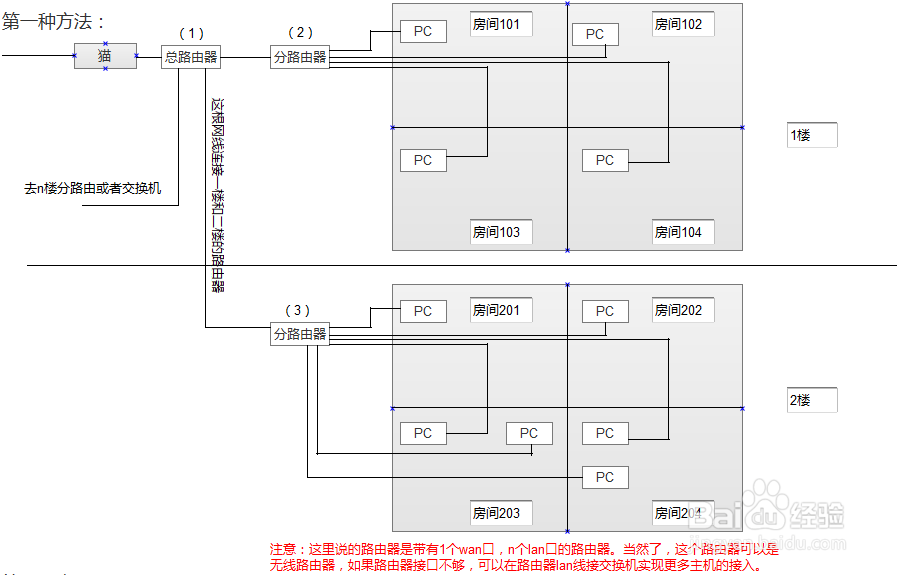

第一部分：联网图解

2、第二种方法：把这里的（2）（3）可以换成交换机，这样所有1楼2楼的主机都在一个网段中，当然棵褶佐峨还有其他方法，这里就介绍唁昼囫缍这些。注意其中：这两种方法都可以给路由器中的pc限速。第一种方法：可以通过（1）控制（2）（3）的网速，（2）（3）各自分别控制一楼二楼的各个pc的网速。第二种方法：只是通过（1）控制所有楼层的各个PC的网速。

第二部分：子网划分以及各个路由器的设置

1、这里我选择第一种方法旅邯佤践进行子网划分以及各个路由器的设置第一：如图可以见到路由器（1）（2）（3）连接的pc的个数以及IP地记醋弭床址数。路由器（1）：连接路由器（2）（3） ，一共2个终端[这里不考虑那个n楼]，加上路由器本身要用3个IP地址。路由器（2）：连接4个pc,一共4个终端，加上路由器本身要用5个IP地址路由器（3）：连接6个pc。一共6个终端，加上路由器本身7个IP地址

2、第二：根据第一步的分析，可以对这些终端分配c类IP地址，我这里选择192.168.0.0/24进行子网银碜嫖勿划分。路由器LAN口IP设置如下：（因为我这边是江苏连云港，我选择的DNS用了218.2.135.1，当然你也可以选择其他的DNS地址，比如谷歌的8.8.8.8）

3、其中各个楼层的PC以及路由器（2）（3）WAN口的IP地址设置：

4、由于这里的选择用猫联网，我就没有介绍路由器（1）的wan口地址，通过拨号连接上网的。不需要自己设置具体IP地址。
