AutoCAD中如何绘制螺旋线

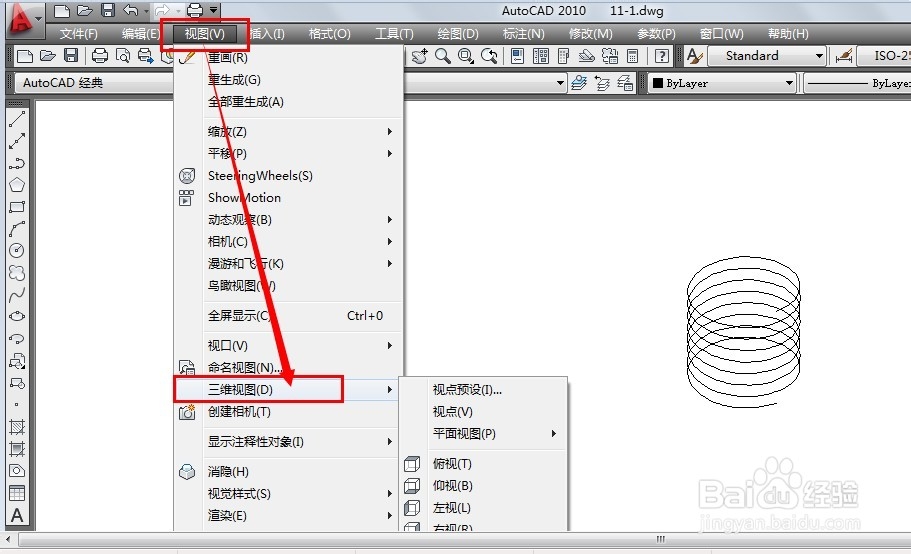

1、 在快速访问工具栏中选择【显示菜单栏】命令，在弹出的菜单中选择【视图】｜【三维视图】｜【东南等轴测】命令，切换到三维东南等轴测视图。

2、 在【功能区】选项板中选择【常用】选项卡，在【绘图】面板中单击【螺旋】按钮，绘制螺旋线。

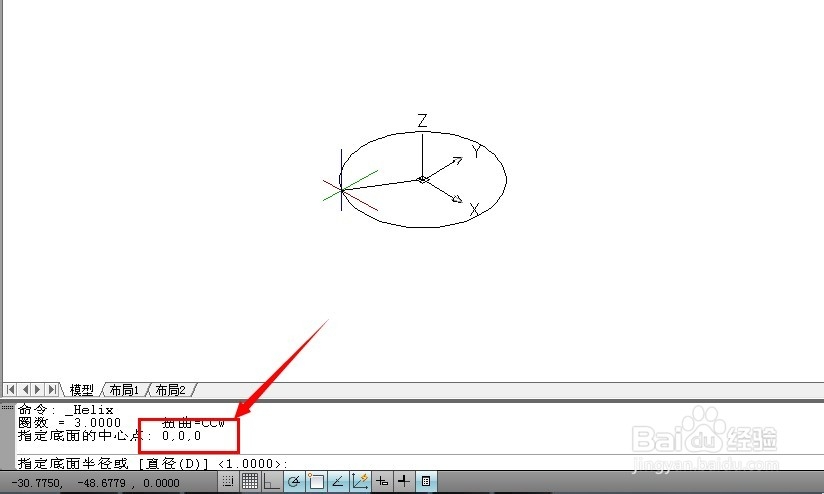

3、 在命令行的【指定底面的中心点：】提示信息下输入（0,0,0），指定螺旋线底面的半径。

4、 在命令行的【指定底面半径[直径（D）<1.0000>]：】提示下输入100，指定螺旋线底面的半径。

5、 在命令行的【指定顶面半径或[直径（D）<100.0000>]:】提示下输入100，指定螺旋线顶面的半径。

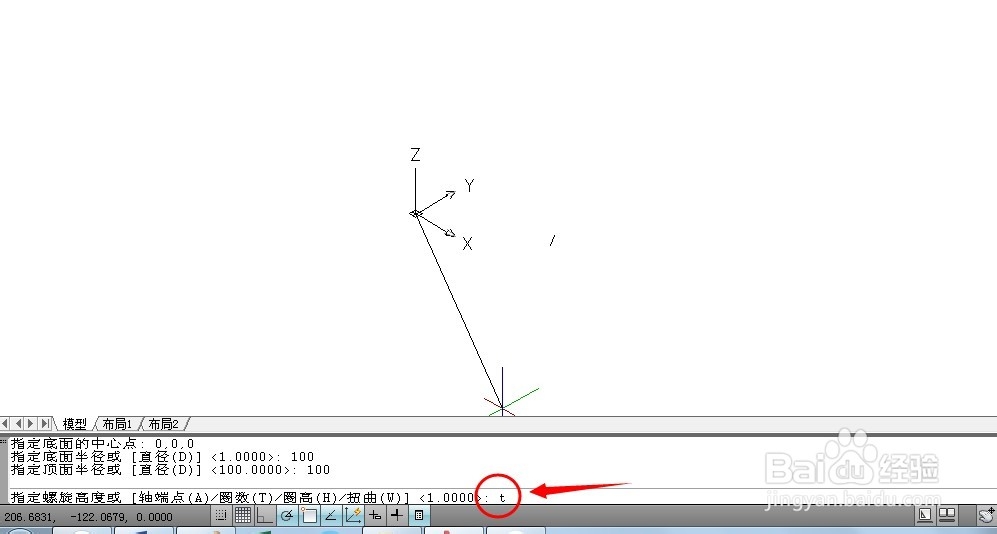

6、 在命令行的【指定螺旋高度或[轴端点（A）/圈数（T）/圈高（H）/扭曲（W）<1.0000>:]】提示下输入T，以设置螺旋线的圈数。

7、 在命令行的【输入圈数<3.0000>:】提示信息下输入8，指定螺旋线的圈数为8.

8、 在命令行的【指定螺旋高度或[轴端点（A）/圈数（T）/圈高（H犬匮渝扮）/扭曲（W）]<1.0000>:】提示信息下输入W，以设置螺旋线的扭曲方向。

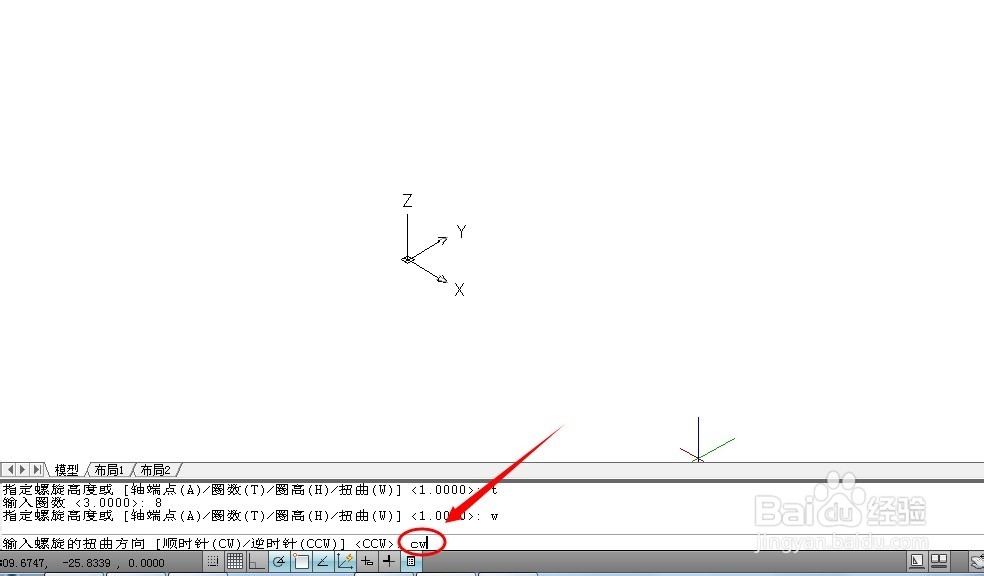

9、 在命令行的【输入螺旋线的扭曲方向[顺时针（CW）/逆时针（CCW）]<CCW>:】提示下输入CW，指定螺旋线的扭曲方向。

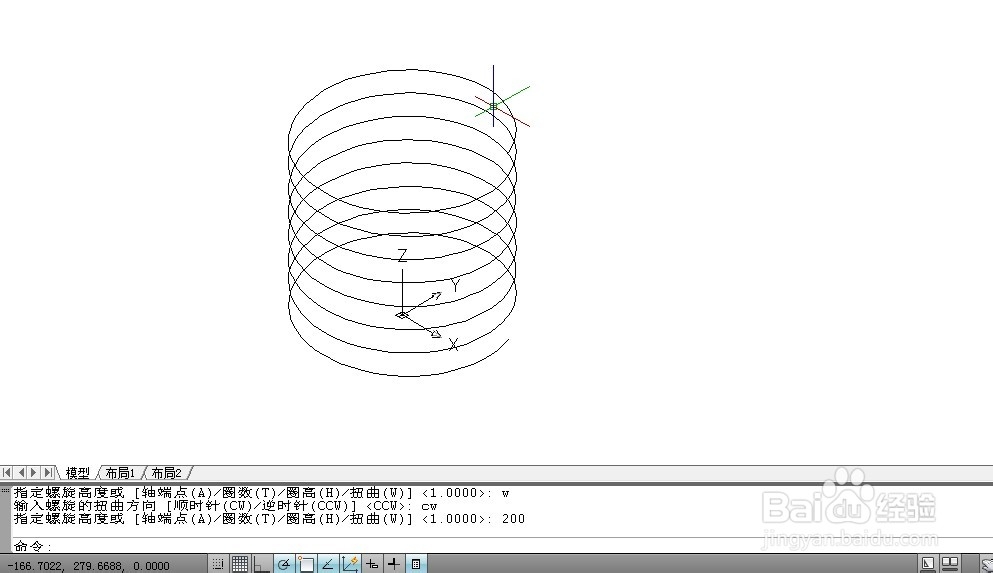

10、 在命令行的【指定螺旋高度或[轴端点（A）/圈数（T）/圈高（H）/扭曲（W）]<1.0000>:】提示信息下输入200，指定螺旋线的高度。此时完成绘制。
