电极拆解-案例步骤鉴赏

1、一、下图一红色圈内需拆解电极、图二箭头指示处R角缺失一部分。

2、二、创建箱体---注意箱体避开缺失一部分的R角，然后求差。

3、三、①：使用替换面把顶面多余的去除。②：曲面尖角处使用替换面，替换到底部平面再偏置回，做成避空。

4、四、先把R角删除，接下来处理缺失的R角部分。

5、五、在R角与侧部面相切处拉伸一个面，把电极面替换到拉伸的面。

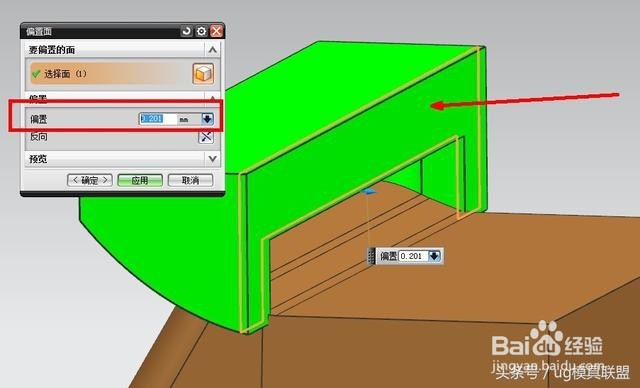

6、六、测量缺失部分的R角为R0.201,把电极侧面偏置0.201，倒回R角，先倒R0.201、再倒R0.151。

7、七、电极处理完成，此处理方法要根据图档的实际情况而定。
