RS-LB-100 油烟监测仪应用方案

1、采集单油烟油烟监测仪下接油烟采集器，油烟监测仪能够实时显示当前油烟值，根据设定的油烟上限值发送超上限报警短信，油烟上限关联到继电器2，超上限继电器2吸合，输出有源信号，可以接声光报警器等设备实现报警控制。上传的油烟值是实际值的100倍。

2、采集油烟和温湿度油烟监测仪下挂油烟温湿度一体设备，能够同时采集实时油烟值和温湿度值。根据设定的油烟上限值发送超上限报警短信，油烟上限关联到继电器2，超上限继电器2吸合，输出有源信号，可以接声光报警器产生报警。上传的油烟值是实际值的100倍，温湿度值是实际值的10倍。可以应用于需要检测管道中的油烟和温湿度的场合。

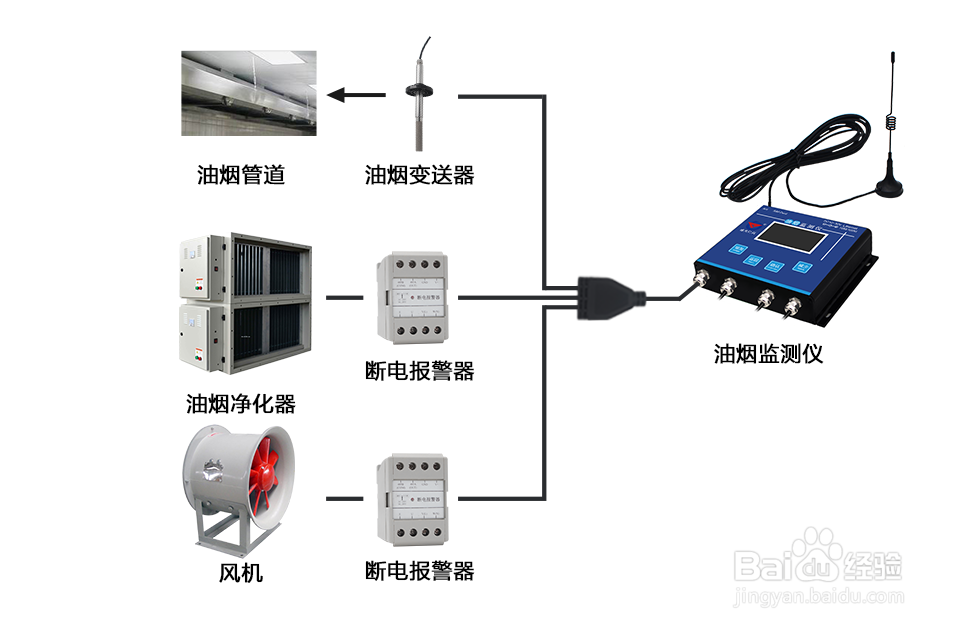

3、采集油烟和两路电压型断电检测油烟监测仪下挂油烟变送器及两路断电报警器，能够检测油烟管道的油烟值，根据设定的油烟上限值发送超上限报警短信，油烟上限关联到继电器，超上限继电器吸合，输出有源信号，可以接声光报警器产生报警。同时也可以通过两路485型断电报警器检测净化器和风机是否断电，并根据检测结果上传实时值。

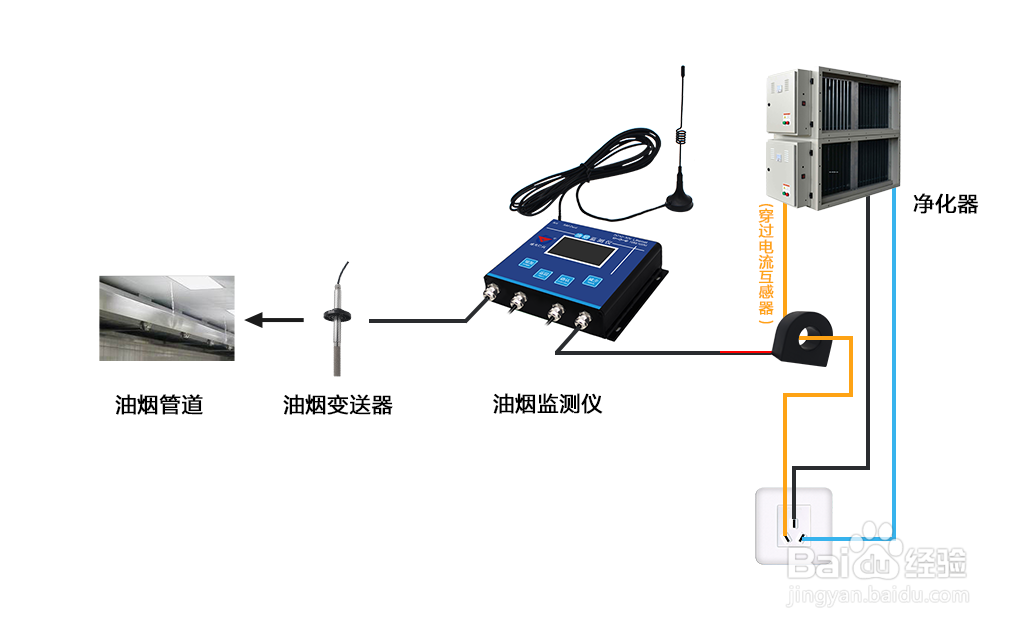

4、采集油烟和一路电流断电检测油烟监测仪下挂油烟设备及电流互感器，能够检测油烟管道的油烟值，根据设定的油烟上限值发送超上限报警短信，油烟上限关联到继电器2，超上限继电器2吸合，输出有源信号，可以接声光报警器产生报警。将油烟监测仪的净化器的报警源设置为电流，将给净化器供电的市电的火线或者零线串入电流互感器，可以检测电流互感器的电流值，根据设定的门槛电流判断净化器的状态，并根据检测结果上传实时值。

5、采集油烟和两路电压型断电检测和风量检测油烟监测仪下挂油烟设备及两路485断电报警器及一路风量检测，能够检测油烟管道的油烟苒锃巳伢值，根据设定的油烟上限值发送超上限报警短信，油烟上限关联到继电器，超上限继电器吸合，输出有源信号，可以接声光报警器产生报警。同时也可以通过两路485型断电报警器检测净化器和风机是否断电，如果净化器或者风机关机会产生报警，并且能够检测管道的实时风量值，如果当前实时风量值低于设置风量值的下限会产生报警。
