南方cass中交通设施的绘制方法以及测绘方法

1、打开南方cass7.1软件，进入右侧地物皤材装肢工具栏中的交通设施一栏。可以发现交通设施包括铁路、铁路附属、公路、其它道路、道路附属、桥梁、渡口码头、航行标志。

2、单击其中的“公路”，弹出“公路”选择框，里面有很多公路类型可供选择。

3、南方cass软件的操作可以有效指导我们外业测绘的方法。接下来以测绘高速公路为例。高速公路的两边通常都是平行的。

4、在“公路”选择框中选择“平行高速公路”并确定。

5、命令提示：要求输入高速公路的第一点，继续指定点，绘制完高速公路的一边后，按回车结束。询问是否拟合线，你和输入Y，不拟合默认回车。

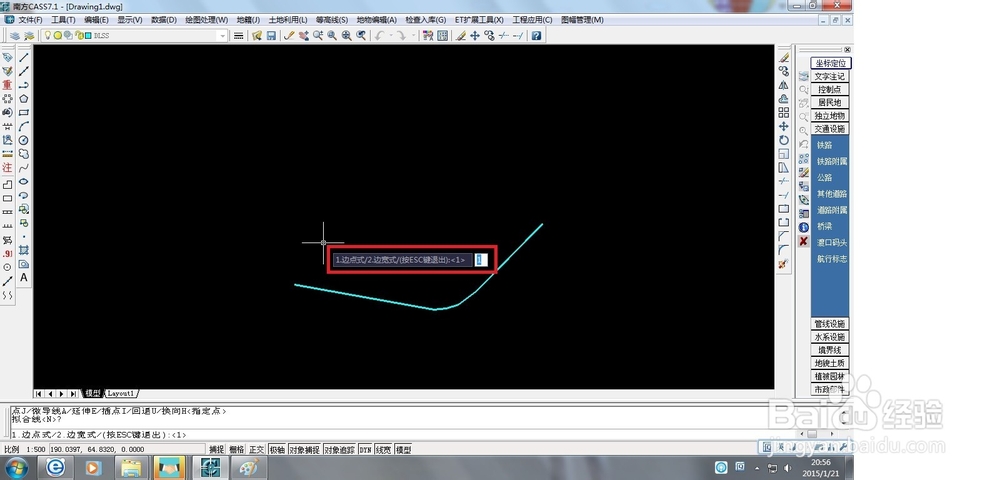

6、命令提示：选择绘制高速公路的方式，1表示边点式。2表示边宽式。野外测绘采集了高速公路一边的点，然后在对面采集一点即可用边点式绘制出。

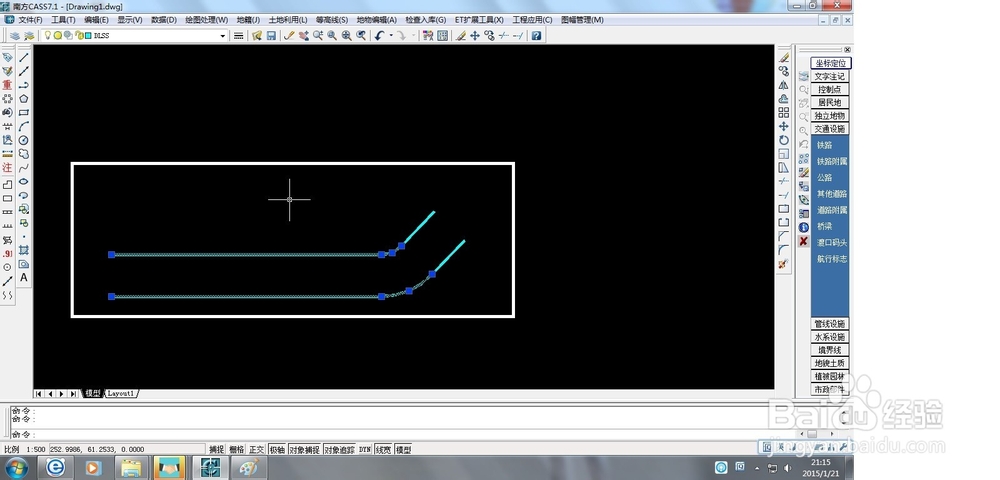

7、回车默认选择边点式，指定对面一点，软件自动绘制出平行高速公路。根据cass7.1的绘制方式得出：直线段，只需在一边一头一尾各测一个点，对面测一个点即可，直线与曲线连接处，两侧都要打点。
