如何用UG12.0创建扳牙绞手牙盘

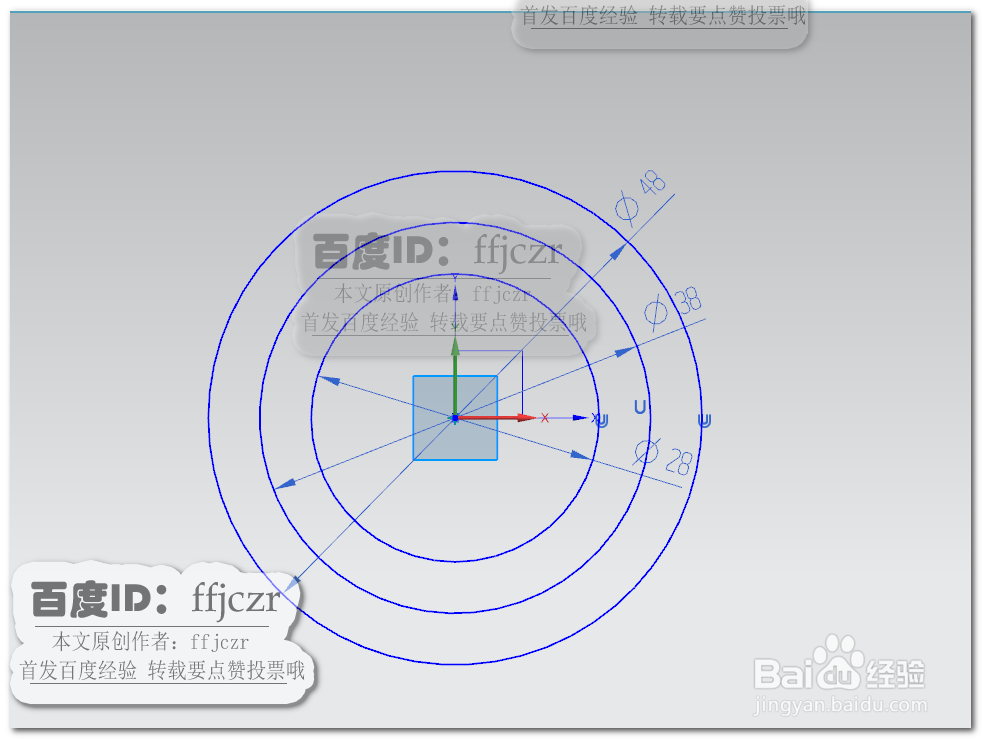

1、 创建草图，以XY面为草绘平面；在草绘中以坐标原点为圆心分别绘出三个同心圆，直径分别为28、38、48.

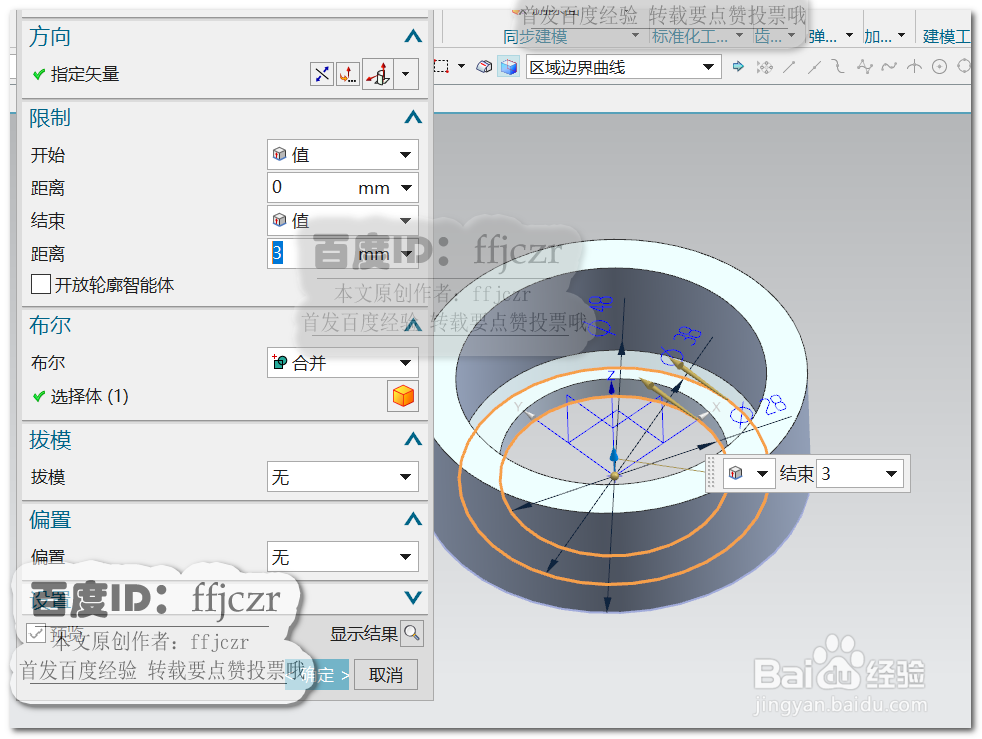

2、 选用拉伸命令，这里进行二次拉伸，第一次选择直径为48和38的圆作为截面线，拉伸距离为向Z轴正向17.第二次选直径为38和28的圆作为截面线，拉伸距离为3，布尔为合并。

3、 创建一个与圆柱外侧面相切的基准平面。以基准平面作为拉伸的草绘平面。在草绘中绘出长为25宽高为15的矩形，矩形左右两边对称于Y轴，底边距离X轴为1.

4、 回到拉伸对话框，拉伸距离为25，从起始限制拔模，角度为1.5度。对拉伸形成的实体，选用同步建模的替换面命令，将拉伸底部面替换成圆柱体侧面。

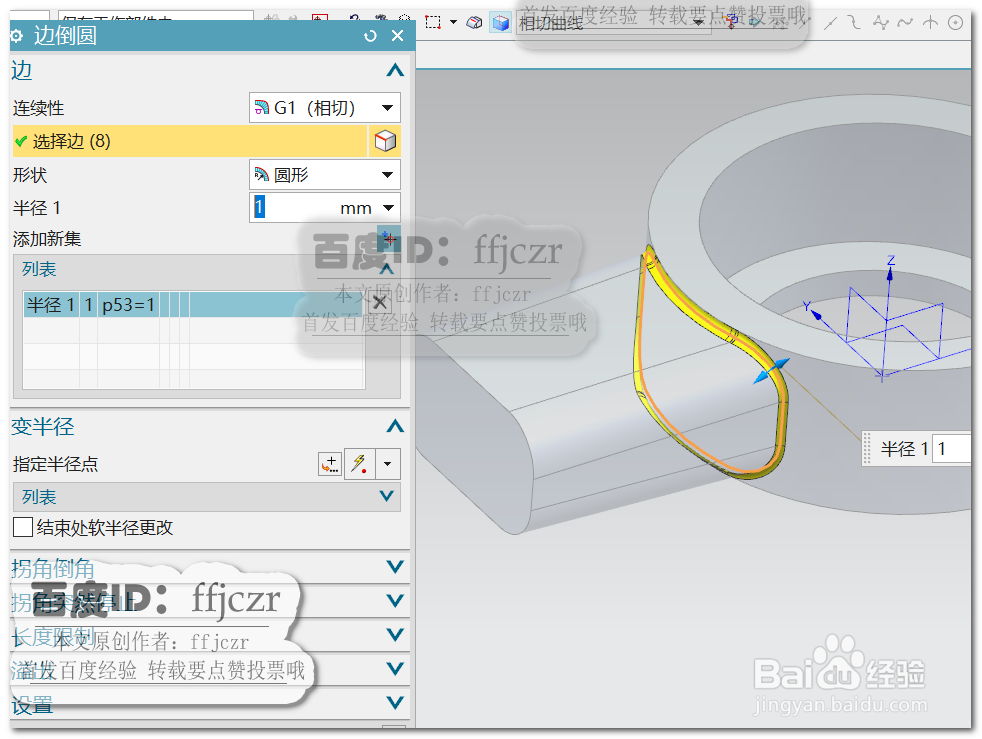

5、 选用倒圆角命令，对上步的拉伸实体四个侧边倒半径为5的圆角；选用布尔命令，将拉伸实体与圆柱体合并成一整体。对两合并相交处倒半径为1的圆角。

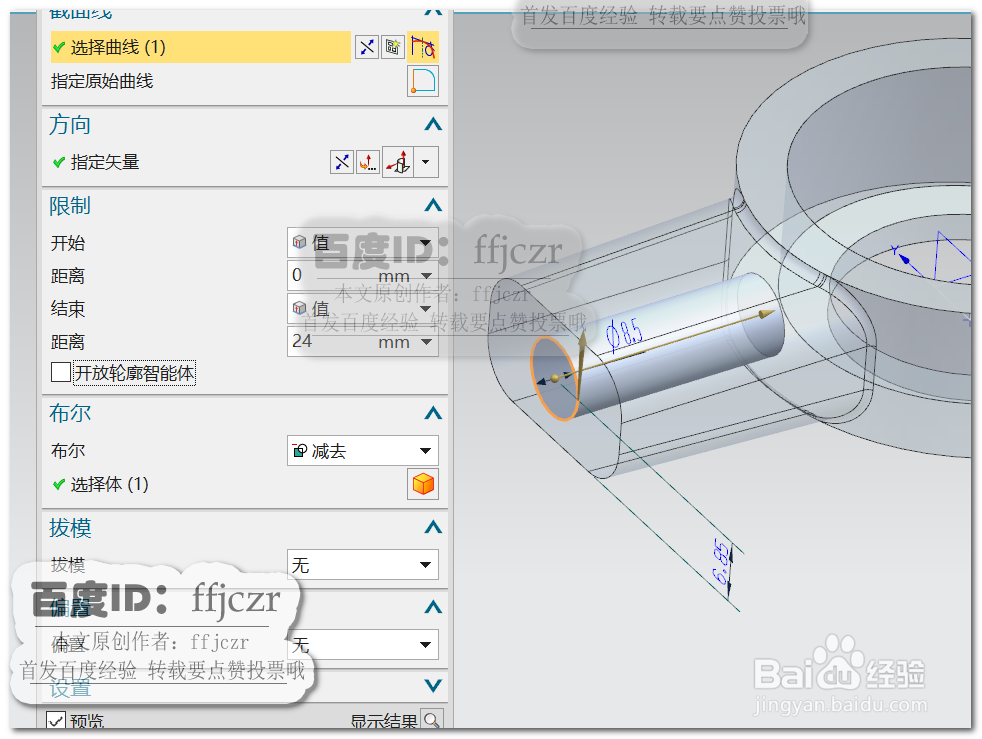

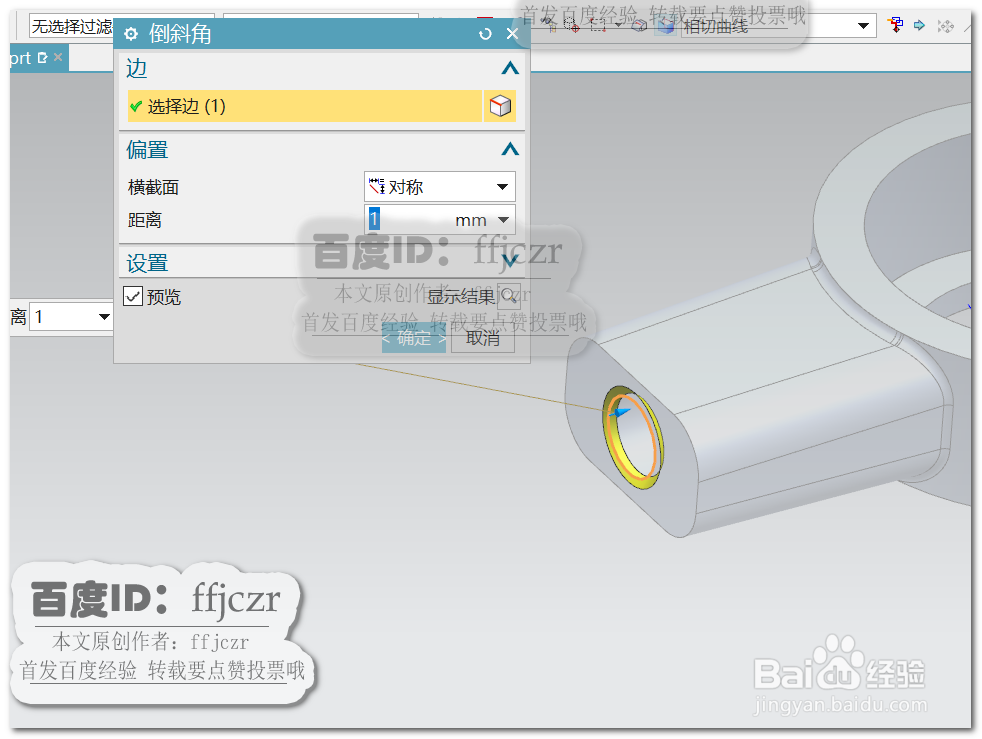

6、 选用拉伸命令，在第4步创建的实体端面上绘一直径为8.5的圆作为截面线，向内拉伸24.对形成的孔及外边倒半径为1的圆角。

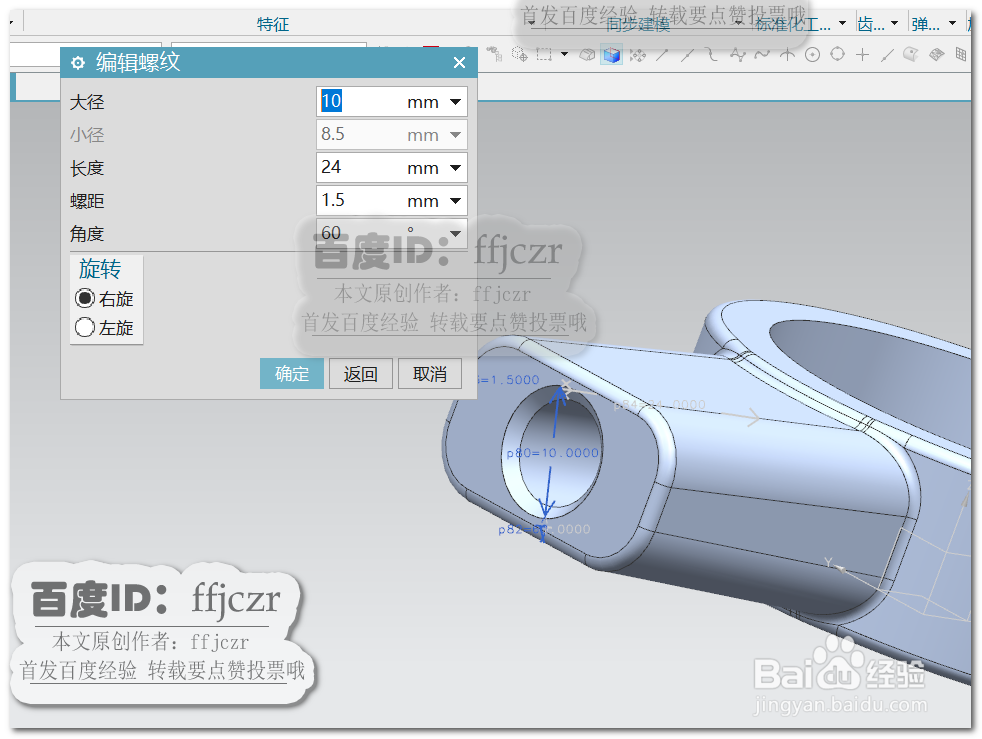

7、 选用螺纹刀命令，以上步拉伸得到的内孔侧面为螺纹刀放置面；长度为24.

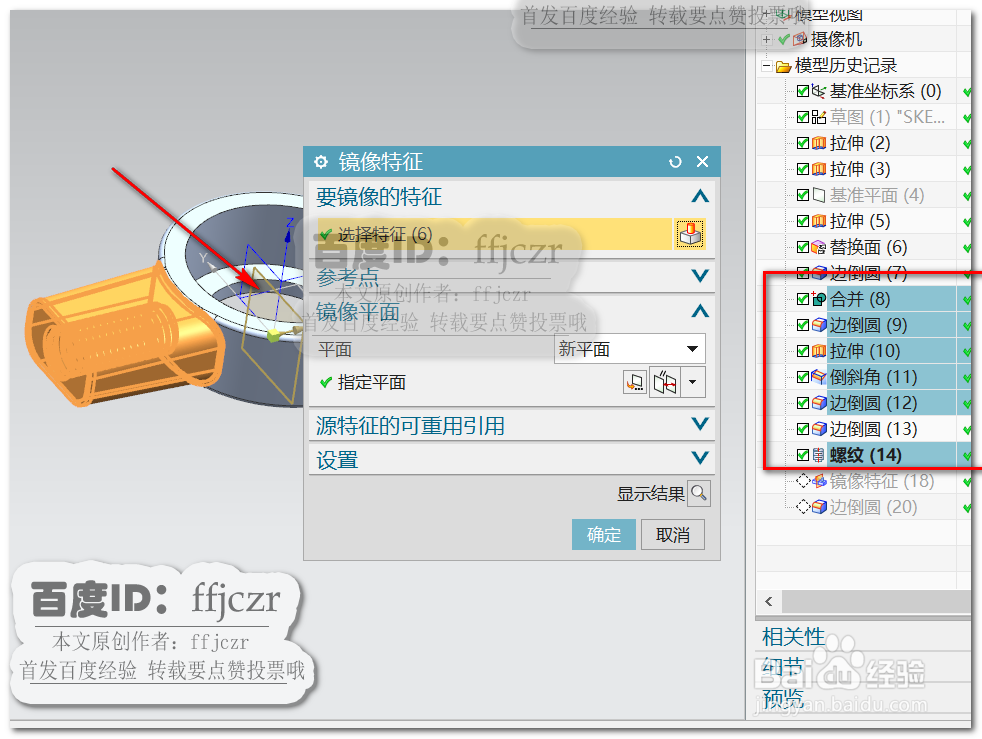

8、 选用镜像命令，要镜像的特征为构成第4步的模型；如果选择不上可通过部件导航器来选择。以XZ面为镜像平面，使另一边得到相应的模型。

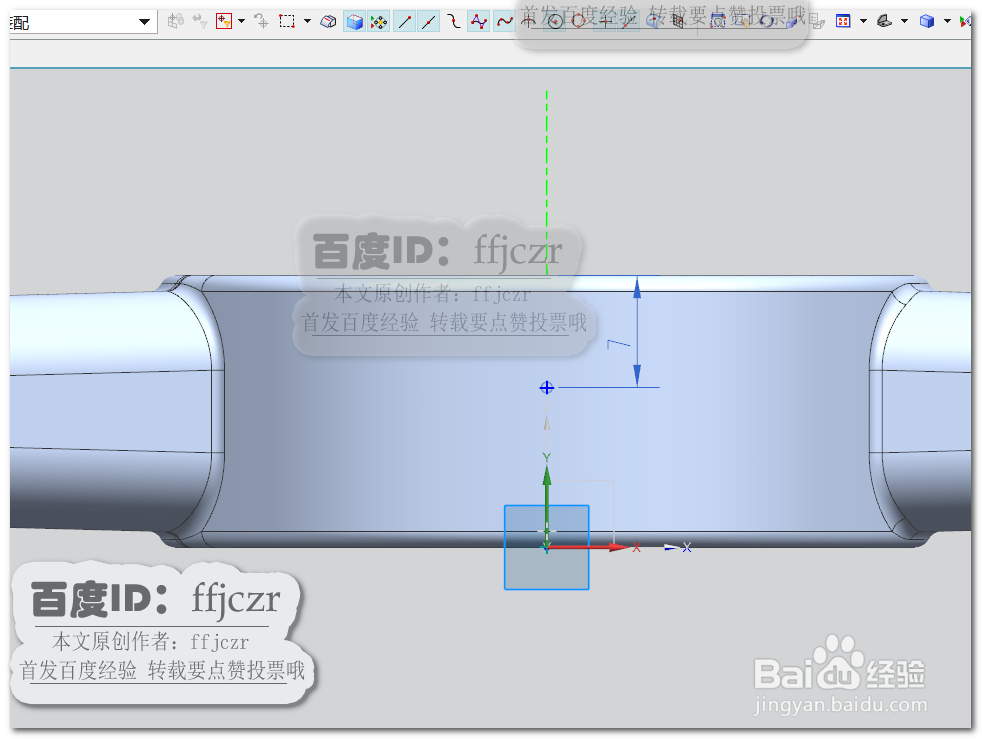

9、 选用开孔命令，以XZ面为开孔放置面；在草绘中Y轴上绘一点，该点距什置葆鸳离模型上端面为7.开孔直径为4.2，深度限制为贯通体。 选用螺纹刀命令，以XZ面为螺纹起始面，长度为28；如图所示。

10、 用镜像特征命令，以XZ面为镜像平面，使得模型另一侧得到螺纹孔造型。模型创建完成。
