怎么用solidworks绘制一条直线

2025-03-16 19:18:23

1、新建零件并创建草图,不会创建草图的朋友可以参考如下这篇经验。

怎么用solidworks绘制一条直线

2、鼠标左键单击击软件工具栏上的直线命令按钮,如图所示。

怎么用solidworks绘制一条直线

3、直线命令下有如下几种绘制方式,这里我们以软件默认的方式为例进行绘制,该方式也是最常用的方式,如图所示。

怎么用solidworks绘制一条直线

4、鼠标左键单击绘图区任意一点作为直线的起始点,这里以原点为例,如图所示。

怎么用solidworks绘制一条直线

5、鼠标左键单击绘图区另外一点作为直线的另一个端点,如图所示。

怎么用solidworks绘制一条直线

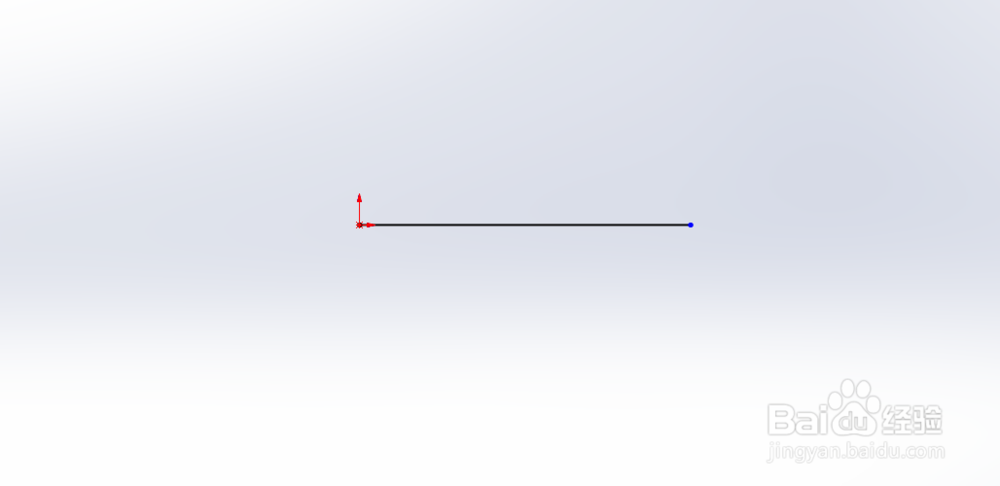

6、此时按下键盘上的“esc”键,一条直线就绘制完成了。

怎么用solidworks绘制一条直线
