AUTOCAD块命令详解（二）

1、图中就是我们计划制作的标高符的样子。除了圆形的图元之外，块里面还包含着两个数据，一个是标高数据，一个是标高的位置（TOC-胼秀阔绡混凝土上表面；TOS-钢结构上表面；BOC-混凝土下表面；BOS-钢结构下表面）

2、首先，我们先按照设计意图，画出圆形，中心线并填充上“SOLID”。如附图

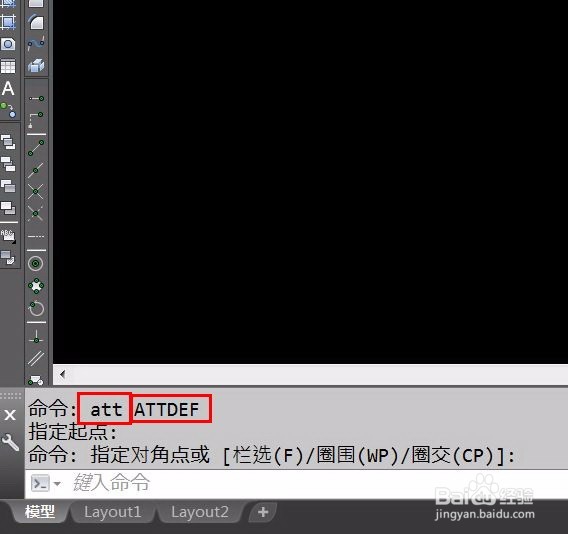

3、接下来就是重头戏，定义块属性。点击工具栏“绘图”-命令组“块”-命令“定义属性”，命令开始执行。也可以在命令栏输入“ATTDEF（ATT）”来执行同样的命令。

4、跳出新的独瘦配溧窗口“属性定义”。这里我们主要定义“属性栏”里面的数据。- “标记”就是块属性的名字，在块生成之前，所有块属性均显示标记的内容- “提示”就是编辑属性块的时候，给用户的枞绶晷箜提示信息，准确的提示有助于制图者根据提示输入正确的数据-“默认”就是块属性初始的赋值。在用户定义属性块的时候如果没有输入对应属性的赋值，那么就将默认的数据填写进去。全部按照如附图输入完毕，点击“确定”。这个时候命令会提示定义块属性的位置。我们按照设计意图将块属性布置好。

5、我们按照上一步的操作来定义第二个块属性-“标高位置”。属性的定义如附图，然后布置在恰当的位置。

6、现在我们来定义“标高符”的块。-起名字“标高符”-设置基点为圆的中心点-将圆形标记点和两个块属性全部都选中。现在可以确定了。

7、现在程序会自动跳出“编辑属性”对话框。这就意味着，你可以给这个块的两个属性赋值了。输入你满足设计意图的数值，然后确定。我们已经完成了一个标高的块制作。

8、现在可以将这个块复制到其他需要的位置，然后双击修改属性的赋值，就可以快速完成标高的描述。大家应该已经注意到了，即使你双击修改任何一个块属性，其他的块并不会被修改。任务完成。
