拾音器安装接线完整版

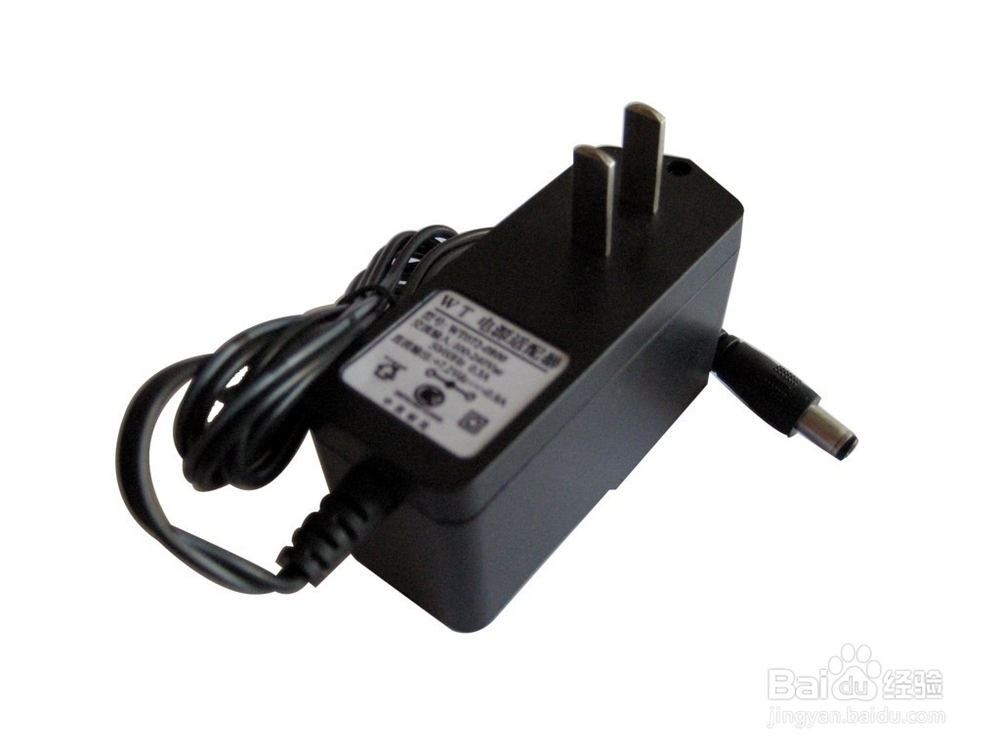

12V、一安稳压电源完整电源 DC插口

剪掉 DC插口引出电源线红色正极黑色负极

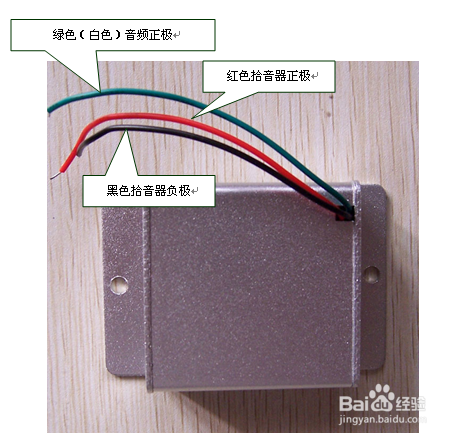

红线：电源正极 （12V直流稳压电源）

绿线：音频信号输出线（Line Out）

黑线：公共地（电源负极和音频地线公共使用）

记住：每一款的硬盘录像机它的音频端口都是不一样的，有些就是莲花头，有些就是DC接头，有些就是BNC头.....拾音器本身是不带任何接头，方便你们那边的后端设配接线安装..

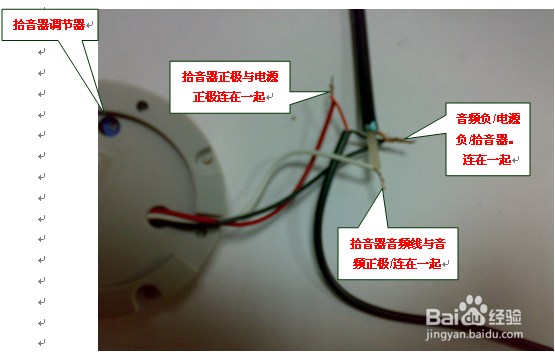

拾音器接线彩色：示意图

音频线的连接：

音频信号线和音频地线可以直接连接的设备：

随声听耳机、有源音箱、音响功放、音视频分配器、DVR硬盘录像机、视频服务器、调音台、录音机、声卡或其他音频设备的Line In 线性输入端（严禁接麦克风接口）。

1、硬盘录像机。硬盘录像机大都有相应的音频输入端口，一般为同轴电缆 BNC插头。拾音器音频线需要连接到BNC插头的中心插针位置，拾音器公共地需要连接到BNC插头的外壳（也就是连接同轴电缆的屏蔽铜网）

2、自带功放的有源音箱。一整套普通的有源音箱一般都是左右两只，分别对应音频线的左右声道。此款拾音器只提供一路音源，所以它是“单声道”音源。拾音器的音频线接音箱线的左/右声道音频线，拾音器公共地接音箱线的地线。

3、其他诸如功放、调音台等音频设备的连接方法等同上述方式。

4、严禁把拾音器接入声卡、调音台、功放等设备的麦克风(MIC)输入端，否则可能损坏设备。这是因为拾音器内部虽然也包含麦克风，但同时也包含放大、降噪、回声处理等电路，输出1Vpp以上的“Line Out”音频信号。

5、笔记本计算机很少配备有“Line In” 音频输入插孔，一般只配备MIC 输入插孔和SPEAKER输出插孔。拾音器不能直接接入到 MIC口，只能购买一台专业的外置USB接口台式声卡，使用其中的“Line In”端口来接。
