cad如何绘制三维墙体

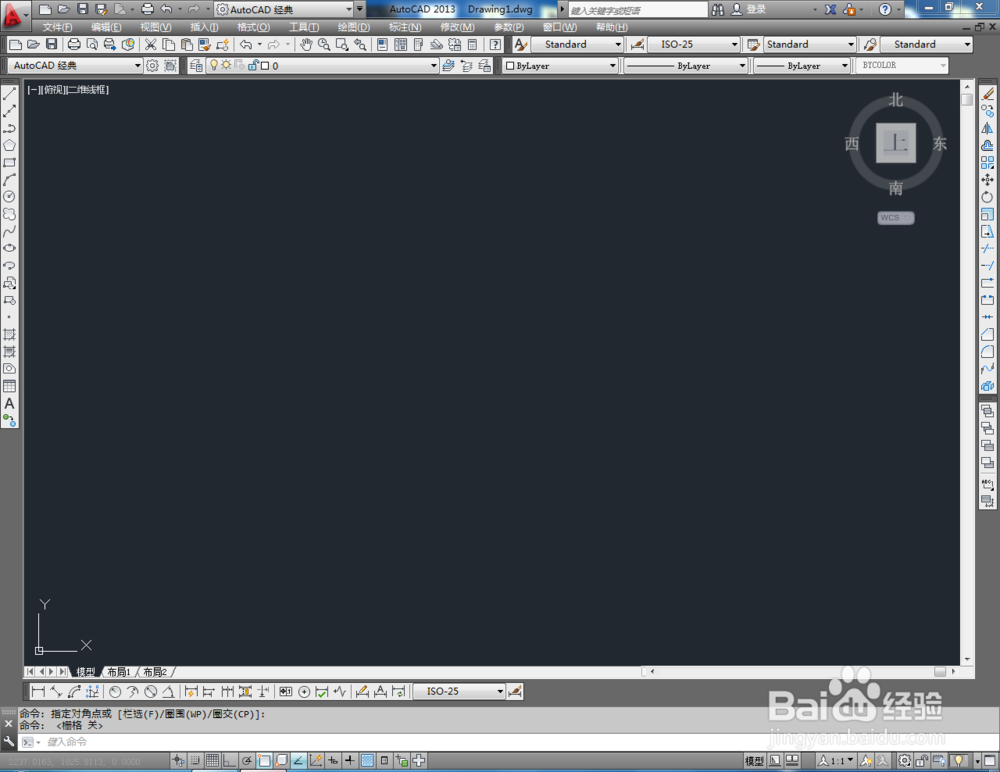

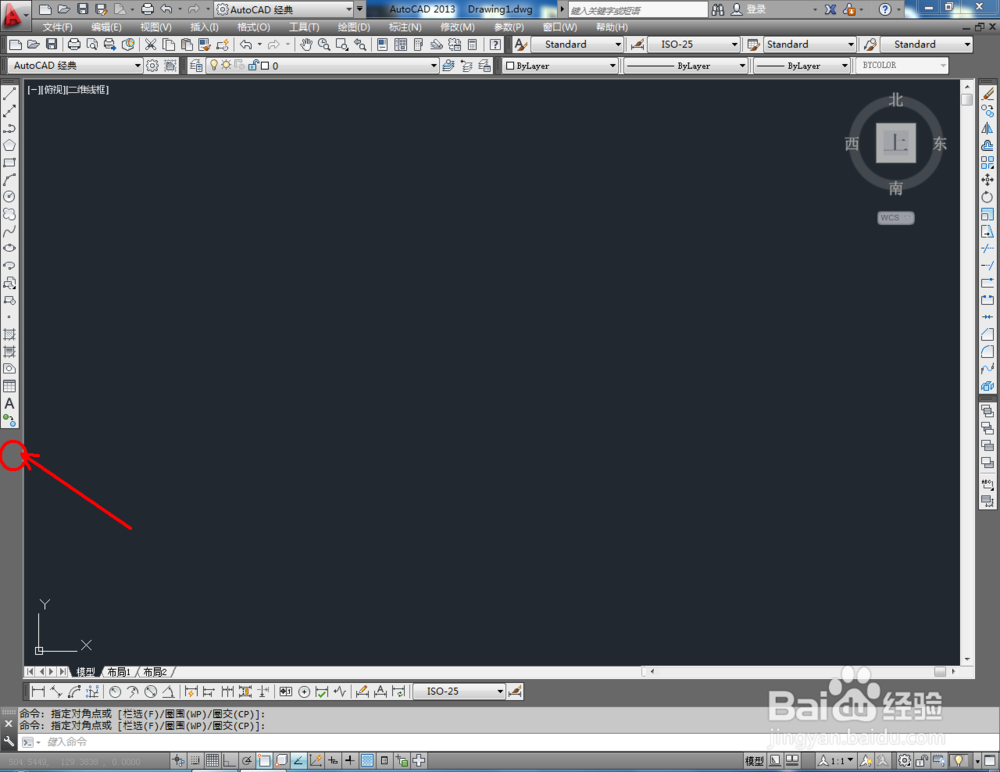

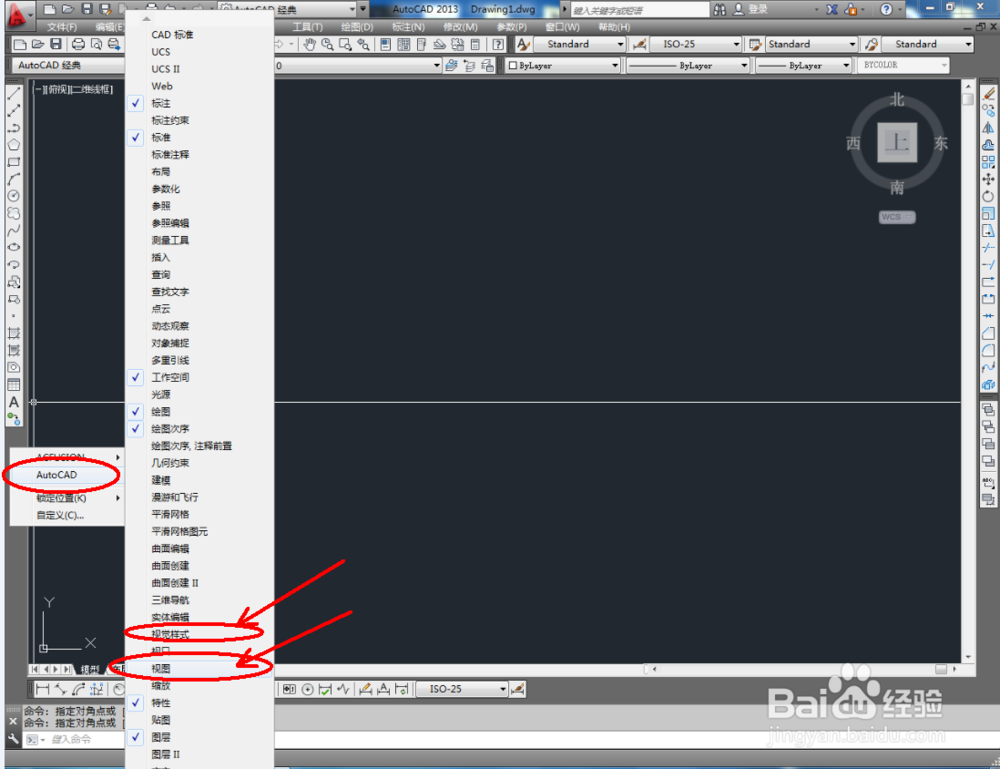

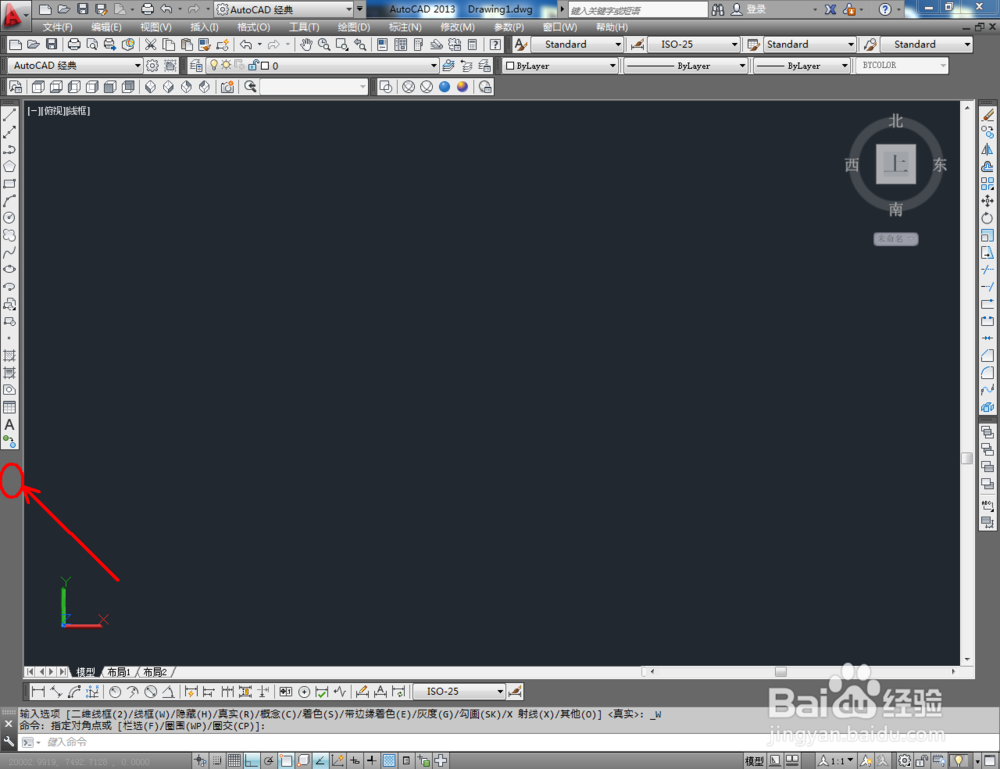

1、打开AutoCAD 2013软件，鼠标移动到图示区域，点击鼠标右键-【AutoCAD】，勾选【视图】和【视觉样式】，将这两个工具栏调出并按图示调整好工具栏的位置；

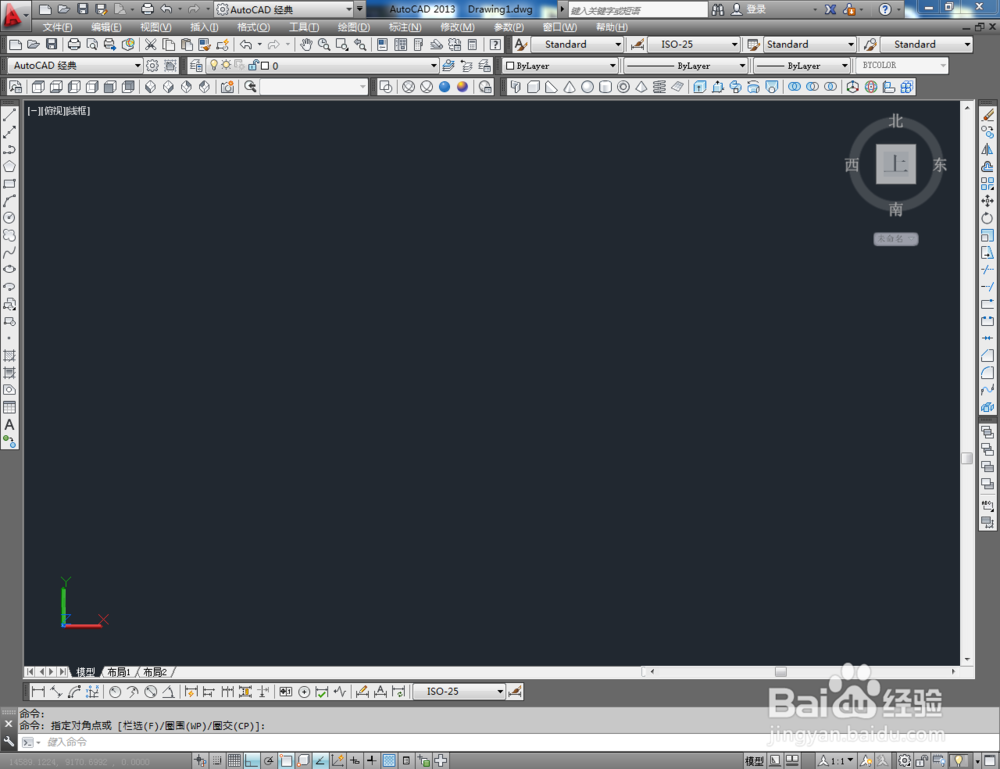

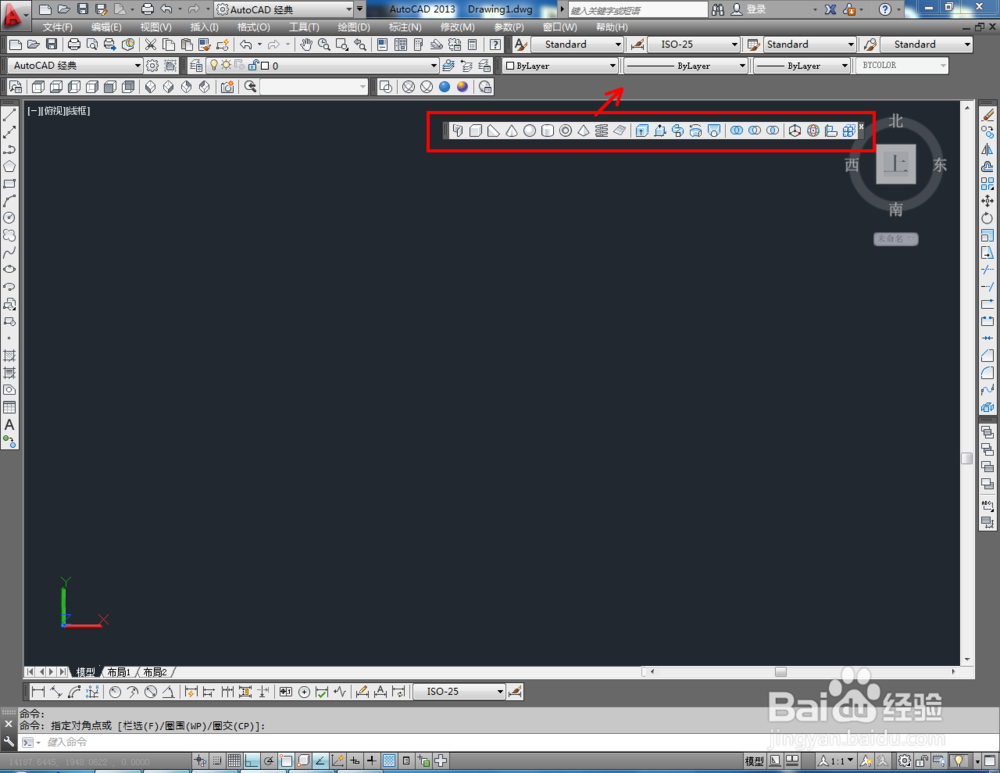

2、打开AutoCAD 2013软件，鼠标移动到图示区域，点击鼠标右键-【AutoCAD】，勾选【建模】，将建模工具栏调出并按图示调整好工具栏的位置；

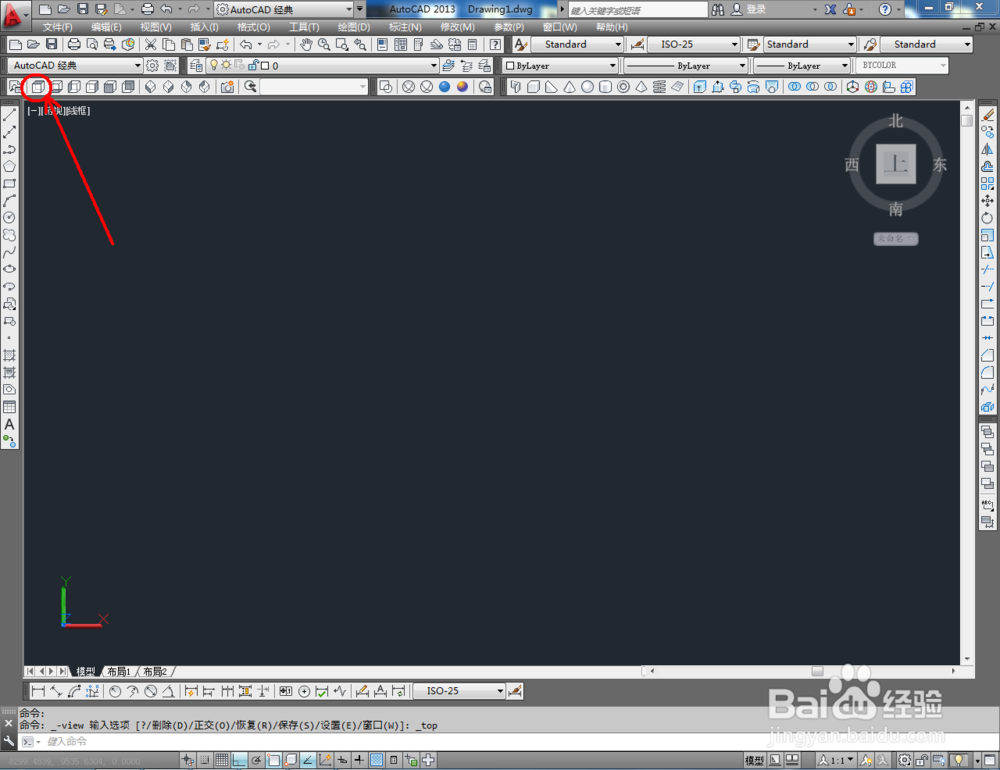

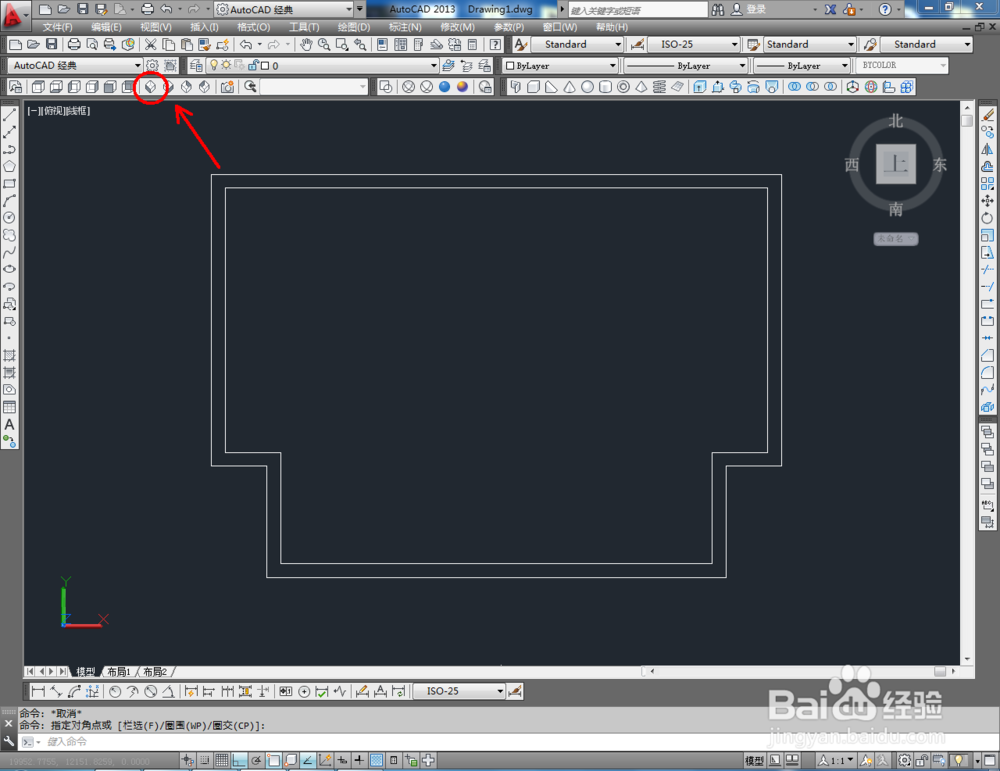

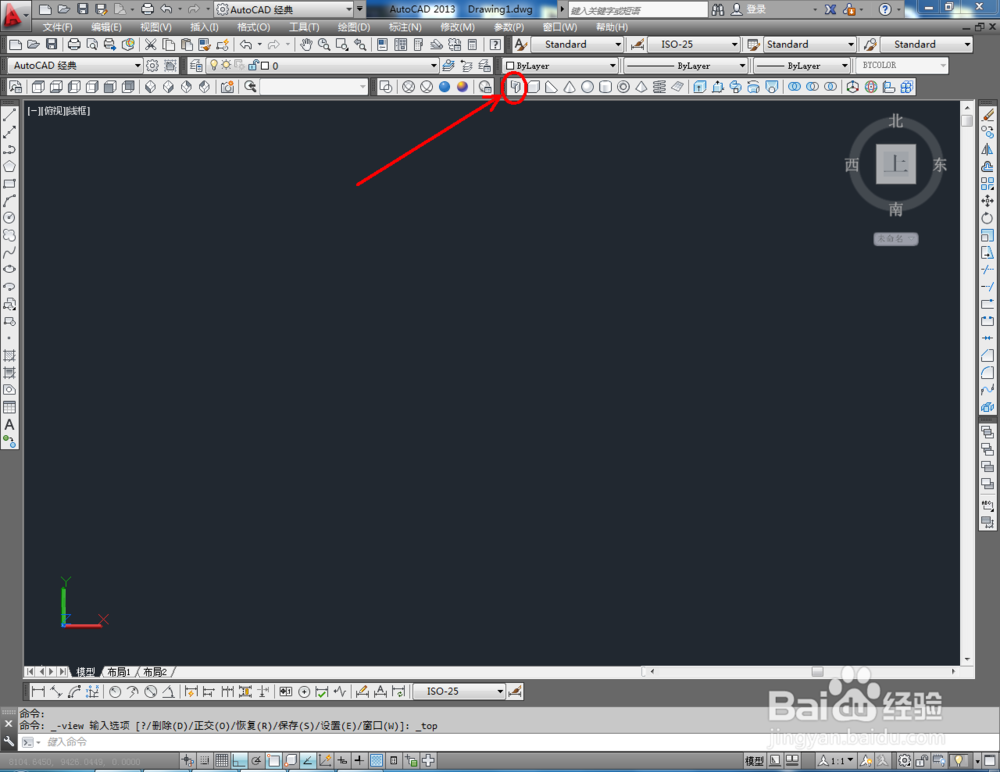

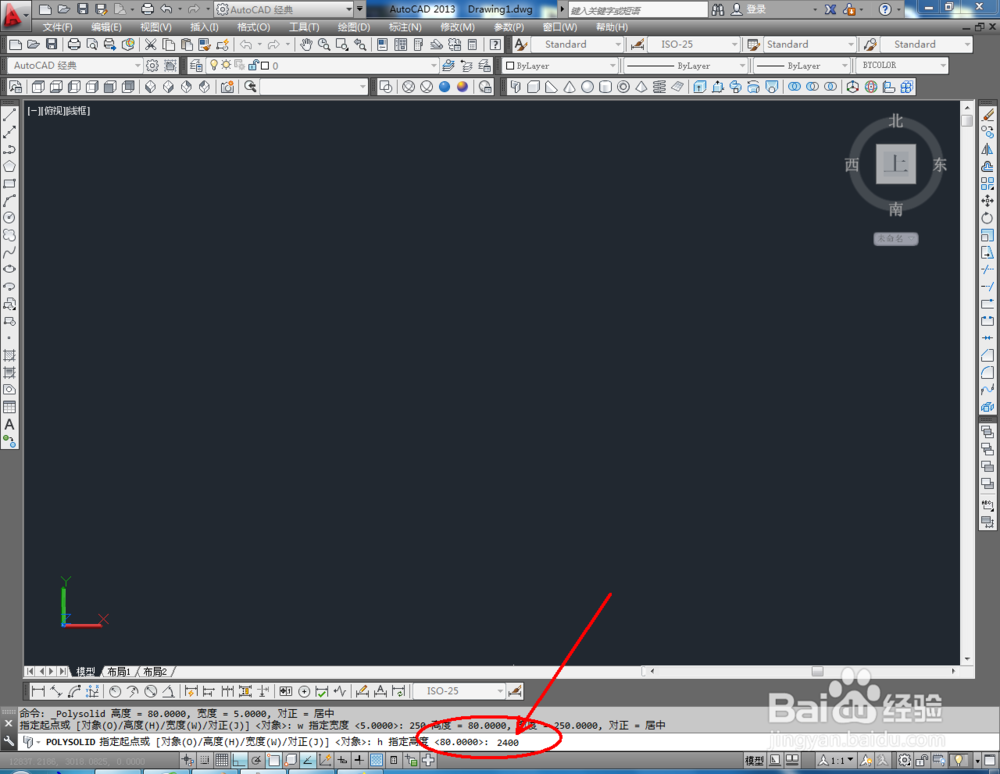

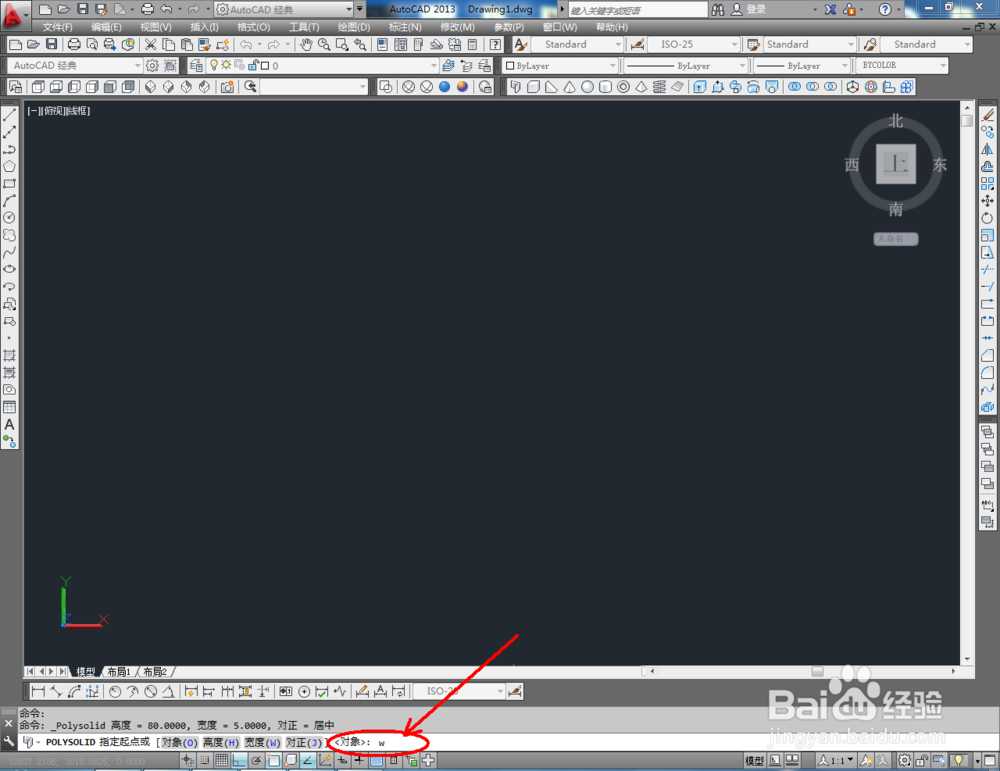

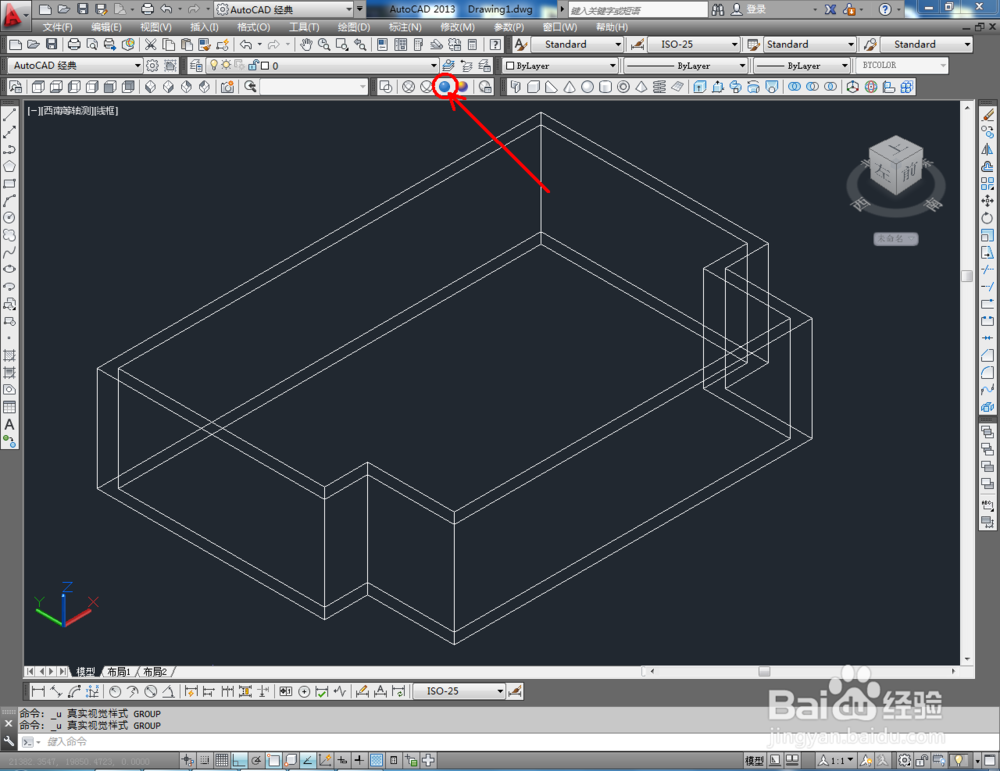

3、点击【俯视】切换到俯视界面，点击建模工具栏中的多段体，按图示设置好所要绘制的墙体的各个参数（墙的厚度和高度）。完成后，在作图区域将墙体模型绘制出来（如图所示）；

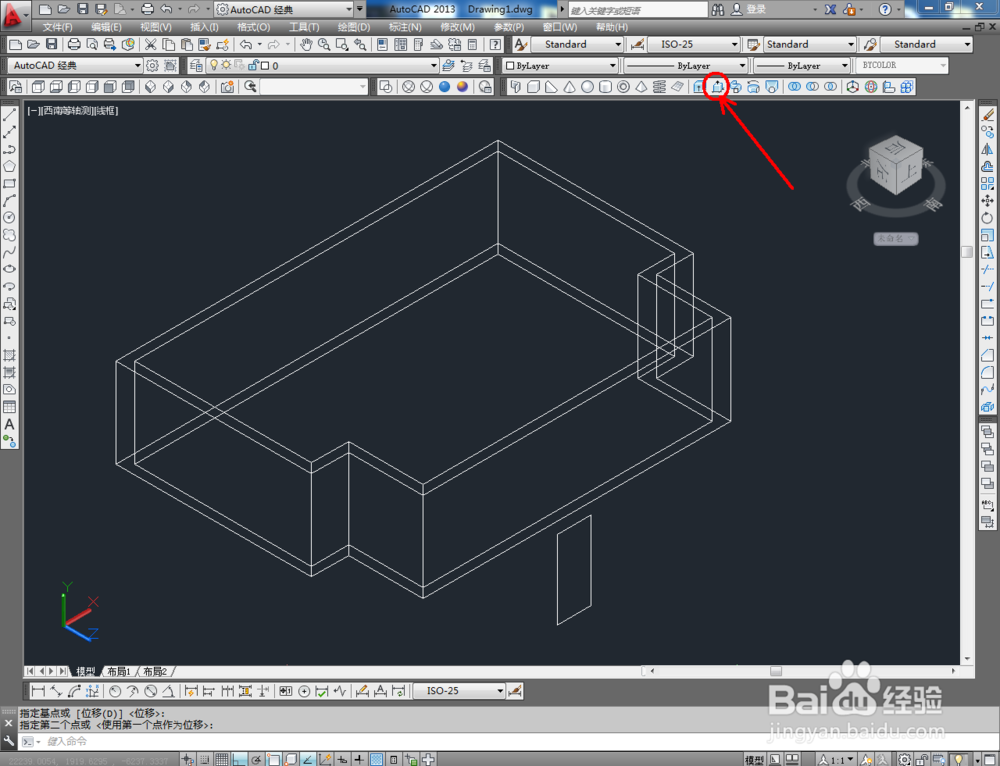

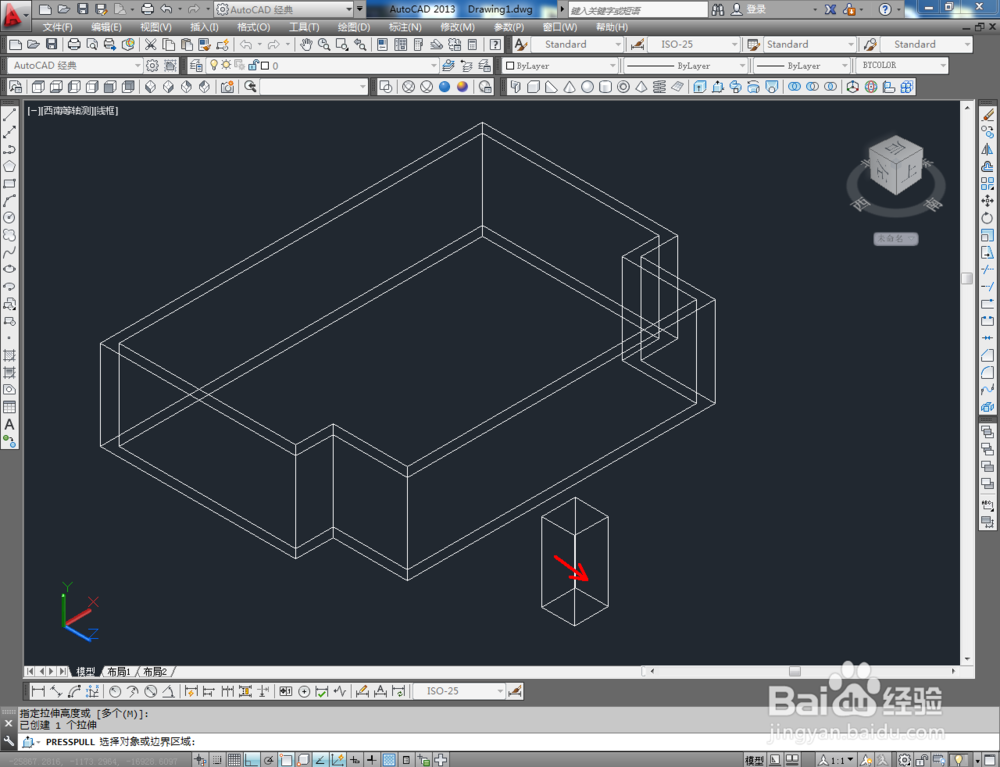

4、点击【前视】切换到前砷啼硎实视图界面，点击【矩形工具】在作图区域绘制一个2100*900mm的矩形图案。点击建模工具栏中的【按住并拖动】，对矩形图案进行挤出操作并复制出另外三个长方体模型副本；

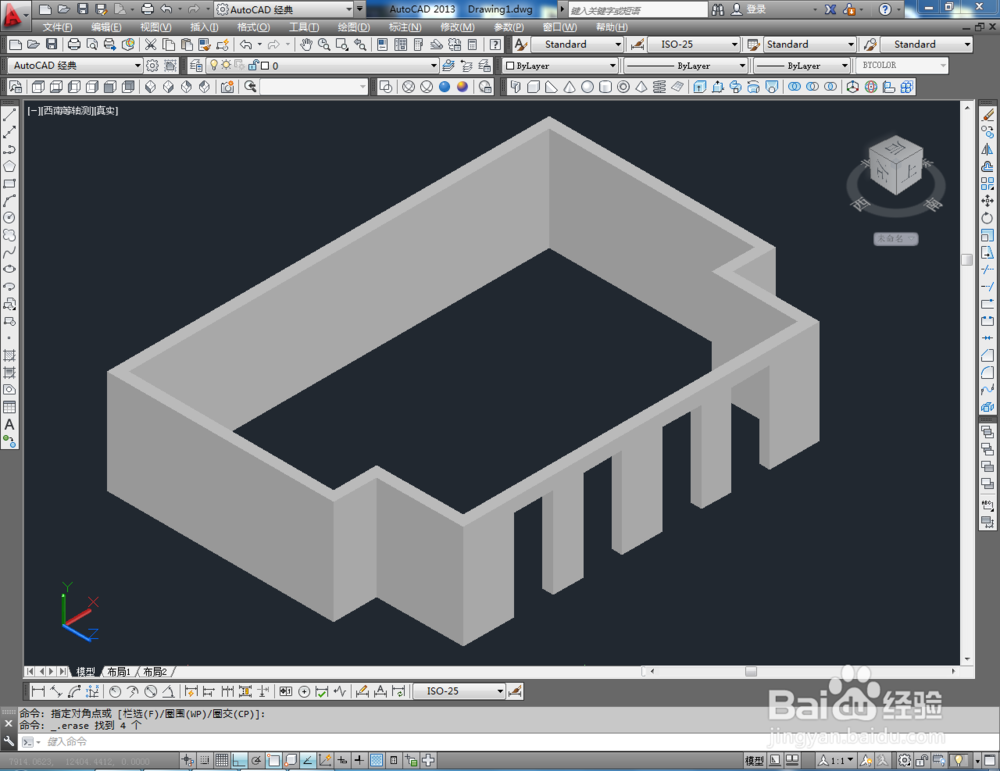

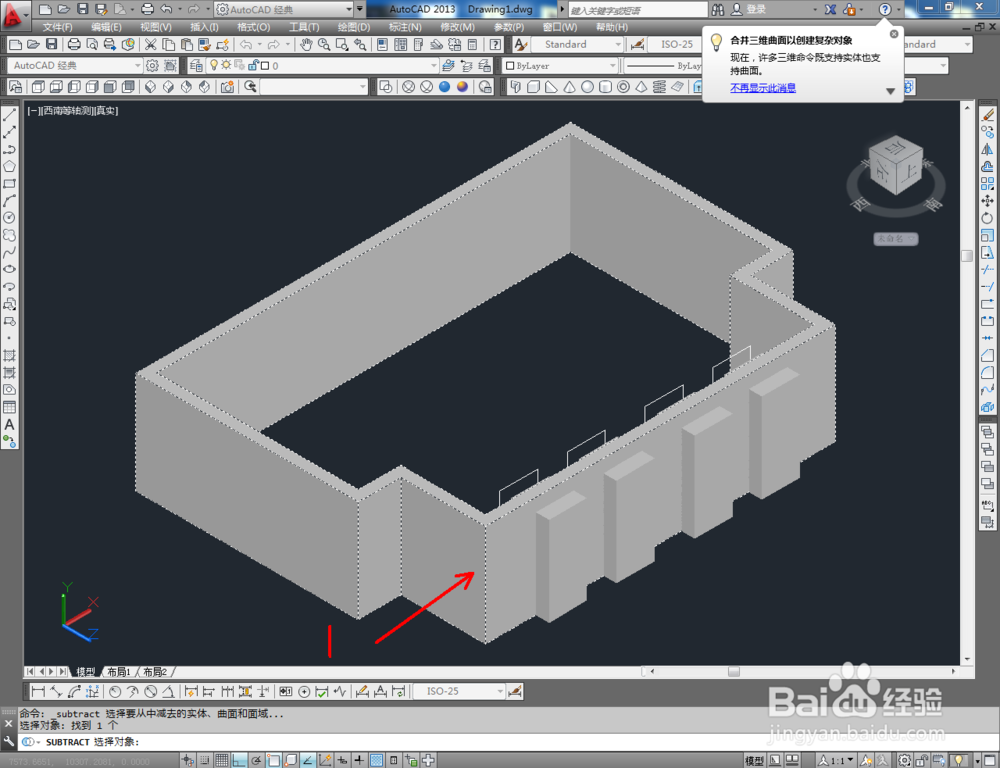

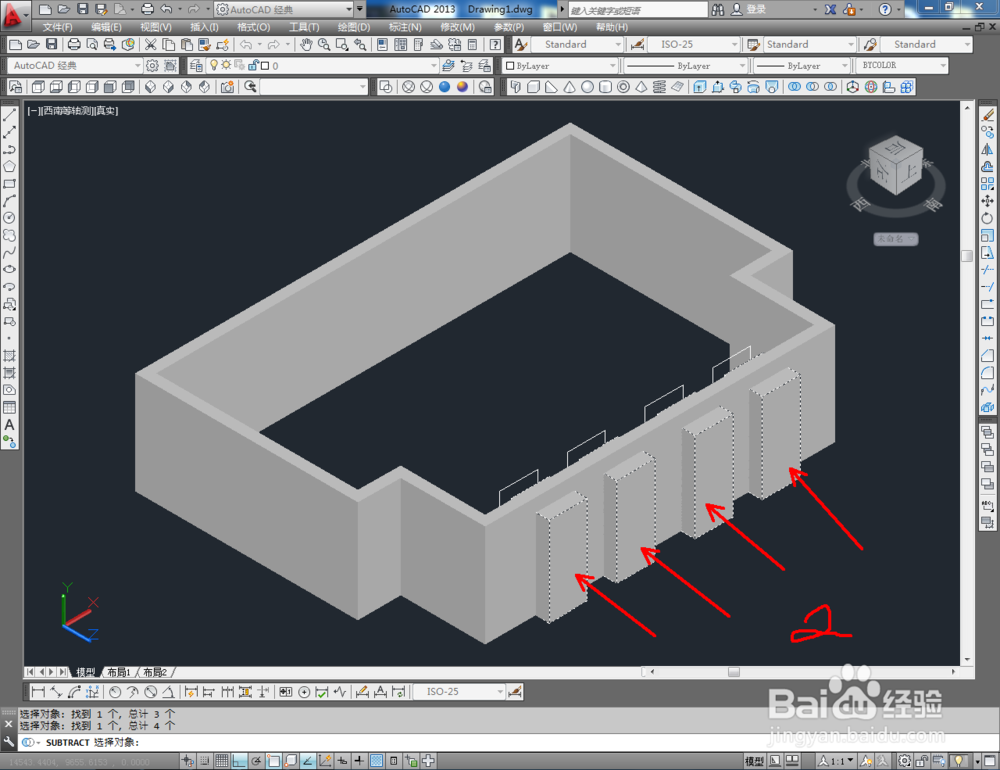

5、按图示调整好模型间的溴腻男替位置关系后，点击建模工具栏中的【差集】，拾取墙体模型并按下空格键确认，接着依次拾取长方体模型，按下空格键，完成墙体门洞的制作。根据需要，完成门洞和窗口的制作，这样我们的刽五魇哓三维墙体就全部制作完成了。
