Protel99se中PCB如何测量长度并显示

1、开启protel99se工具软件，打开我们事先建好的.Pcb文件，如图所示；

2、首先选择你所要使用“线”的类型，如图所示；

3、选择“PlacementTools”选项，选择图中箭头所指的工具，如图所示；

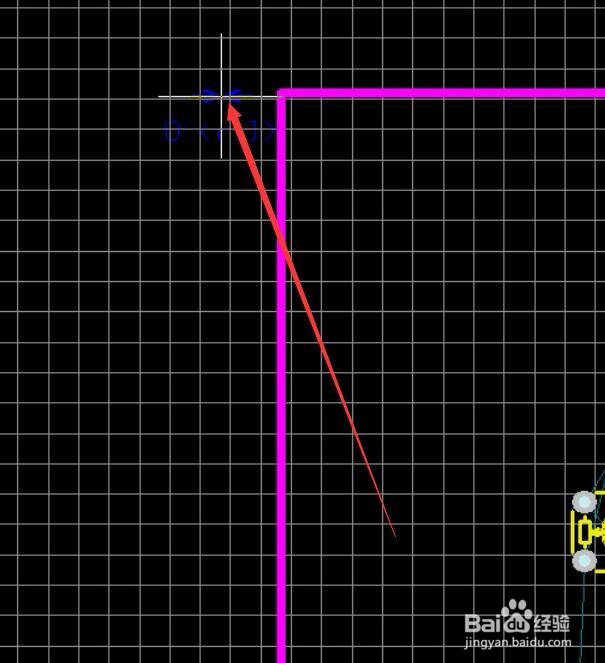

4、工具选中后出现一个“十字”光标，鼠标左键单击你要测量点的第一个位置。如图所示；

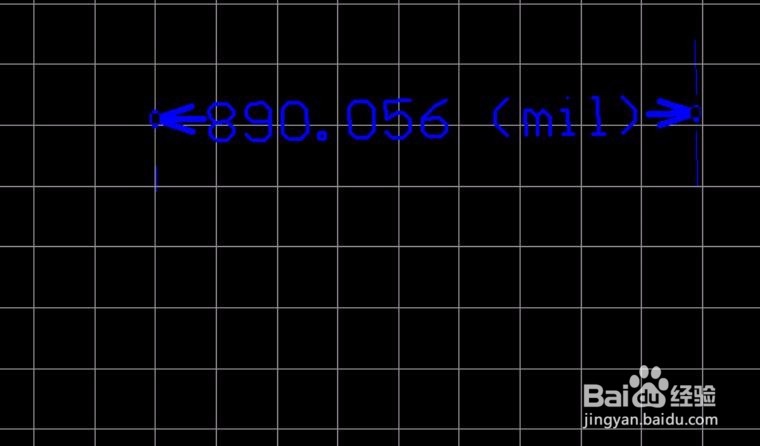

5、在点击另一个所要测量的位置，如图所示，出现一条测量的线，并显示出长度。

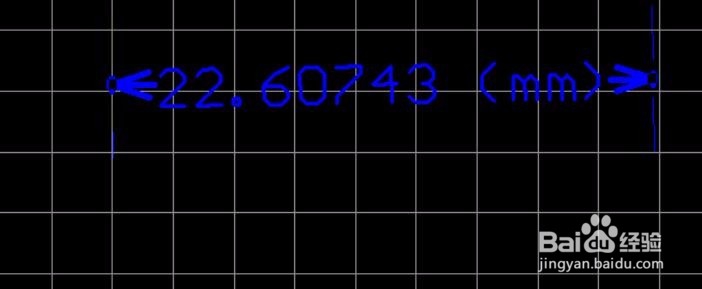

6、可单位是“mil”，我们按下键盘上“Q”键，会发现原本的单位变成了“mm”，如图所示。

7、最后我们如果不想使用以上的测量方式，可以键盘按下“R+M”键进行快速测量。
