XW-HD0401EDID读写说明

1、此设备为HDMI0401产品背面如下图

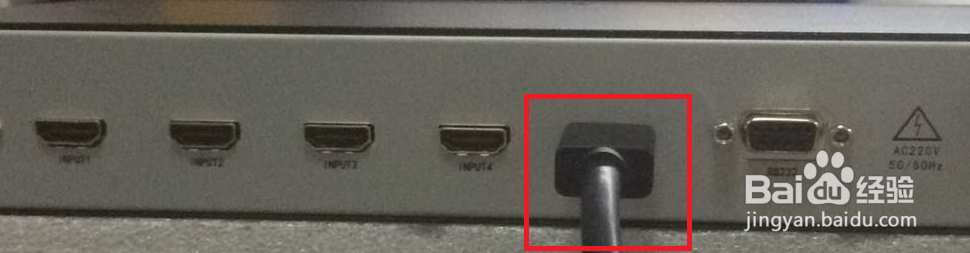

2、EDID数据来源于显示设备，将显示设备用HDMI线连接至该设备输出端口，如下图

3、接入电源并开机，使用遥控器按MENU键进入菜单（如下图菜单界面，遥控器上输出数字键为菜单操作按键），按输出按键6选择第六个菜单进入EDID读写菜单；

4、进入EDID读写功能，遥皮薹匆热控器按输出1键，然后按OK键，开始将输出端口所连接的显示器的EDID数据复制并下载到输入1通道，屏幕显示DOING开始读写操作；

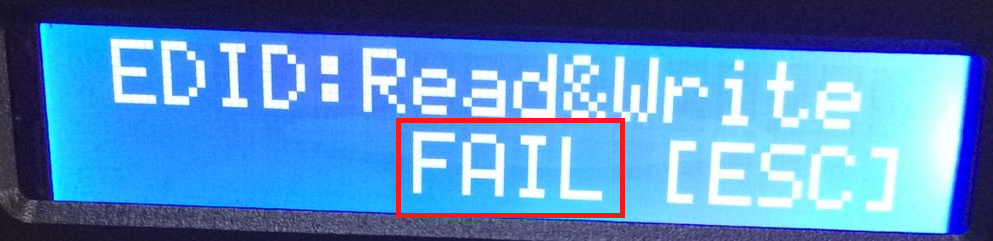

5、当显示屏出现OK【ESC】或者DONE表示读写已经成功，当显示屏出现FAIL为失败

6、成功后继续按其他输出数字键选择对应的输入端口的EDID读写操作直至完成所有输入端口的EDID读写工作；注：HD0801、1601EDID读写功能操作一致，HD0桃轾庾殇404将显示设备连接至输出1端口，其余操作同上；因程序版本不同，也有EDID读写菜单在SYS菜单目录下的第三个选项的。
