UG10.0练习三维建模四十四

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模四十四

2、如下图所示，执行【拉伸——XY平面】，直接进入草图。

3、如下图所示，自动激活轮廓命令，画出大致图亲莉植轮廓，添加几何约束，圆心在横轴上，激活快速尺寸命令，标注尺寸约束形状：长170、长100、宽100、R20，点击完成，退出草图。

4、如下图所示，设置限制：0开始，16结束，点击确定。

5、如下图所示，执行【拉伸——XY平面】，直接进入草图。

6、如下图所示，自动激活轮廓命令，画一个封间糈尢各闭的U型环，双击修改尺寸：ø40，圆心距50，点击完成，退出草图。

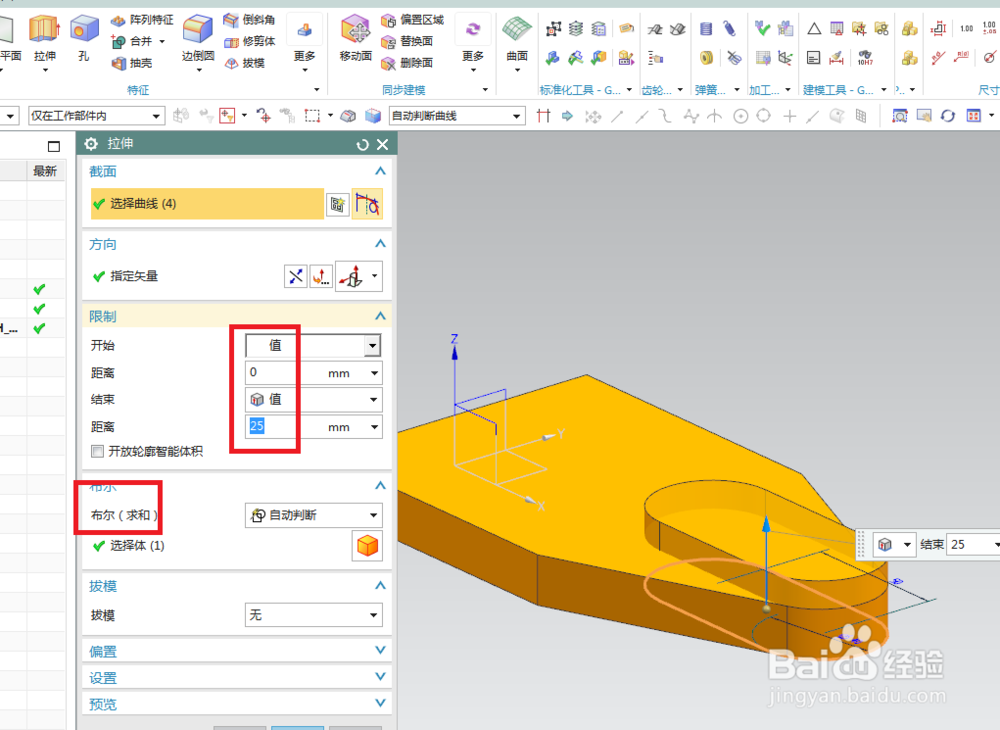

7、如下图所示，设置限制：0开始，25结束，布尔求和，点击确定。

8、如下图所示，执行【菜单——插入——设计特征——长方体】，指定点：具体坐标见下图，设置尺寸：60x60x30，布尔求和，点击确定。

9、如下图所示，点击工具栏中的边倒圆命令，点击长方体的四条边，设置半径R12，点击应用。

10、如下图所示，点击另外两条实体边线，设置半径R10，点击应用。

11、如下图所示，点击另外两条实体边线，设置半径R30，点击确定。

12、如下图所示，执行【拉伸——XY平面】，直接进入草图。

13、如下图所示，激活圆命令，画两个圆，双击彭榧逡钚修改直径为ø18.0，激活矩形命令，画轮廓，修剪，激活快速尺寸命令，标注尺寸约束形状，具体尺寸见下图，点击完成，退出草图。

14、如下图所示，回到拉伸对话框，设置限制：0开始，40结束，布尔求差，点击确定。

15、如下图所示，隐藏基准坐标系，显示为着色，————至此，这个三维实体建模完成，本次练习结束。
