电锤拆解步骤

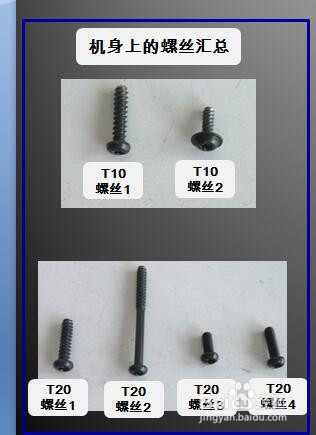

1、首先拆卸掉电锤炭摆牦赐辅助手柄，再依次拆卸手柄机壳上的T20螺丝1 (4个)、底罩上的T10螺丝1 (2个) ，如图1。卸完螺丝后，拆下手柄机壳、底罩，如图2

2、依次拆卸马达机壳的T10螺丝1 (2个)、碳刷架上的T10螺丝2 (2个) ，如图3再拆卸另一碳刷架上的T10螺丝2 (2个) ，如图4

3、用一字螺丝刀将两个碳刷组件从马达两边的机壳中翘起，如图5 、图6

4、用手将两个碳刷组件从马达机壳取出，如图7。. 再拆卸牙箱壳上的T20螺丝2 (4个)，如图8

5、. 左手掰开马达机壳让牙箱壳后环露出，右手用胶锤轻敲牙箱壳后环使牙箱从马达机壳中退出，如图9。将带马达转子的牙箱从马达机壳内取出，如图10

6、拆卸马达机壳上盖上的T20螺丝1(4个),就能从马达机壳上拆卸下马达定子，如图11.拆卸牙箱上的T20螺丝3 (2个)，即可拆卸下马达转子，如图12

7、经过以上步 骤即可拆分出机壳、牙箱、马达转子、马达定子、 开关及电子线、 碳刷组件，如图13
