CAD二维图形里面轴侧图的倾斜标注

1、在桌面打开AutoCAD2010

2、先绘制一个立体二维图形

3、然后对其长、宽、高进行标注，如下图为常规标注。如何修改成图1的效果

4、点击上方下拉菜单“标注（N）”选择“倾斜（Q）”

5、在命令行里面出现“选择对象”，此时光标变成一个矩形框。然后选择需要修改的尺寸，如长高度尺寸“127”

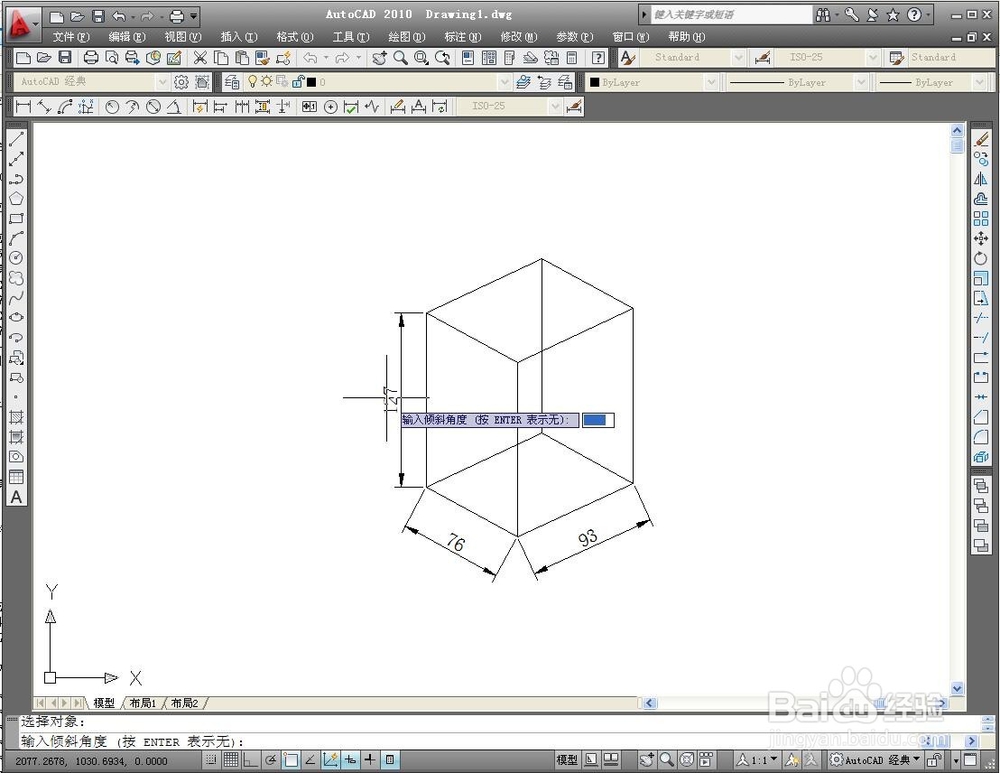

6、选择后，点击右键。此张虢咆噘时命令行会出现“输入倾斜角度（按ENTER标示无）：”输入需要倾斜的角度。如-30°,之后成功倾斜

7、按上一步骤，修改宽度和长度方向的尺寸。
